The CT-PAC.22 is an alternating relay without time delay. The relay has 2 n/o output contacts, each rated at 250 V / 4 A. When the control supply voltage is applied to A1-A2 terminals (energized), one of the n/o contact remains open while the other closes. The contacts maintain their respective positions until the relay is de-energized. Once re-energize, the position of the relay contacts alternate. This relay operates with a rated control supply voltage of 24 - 48 V DC / 24 - 240 V AC.
Relés Industriais

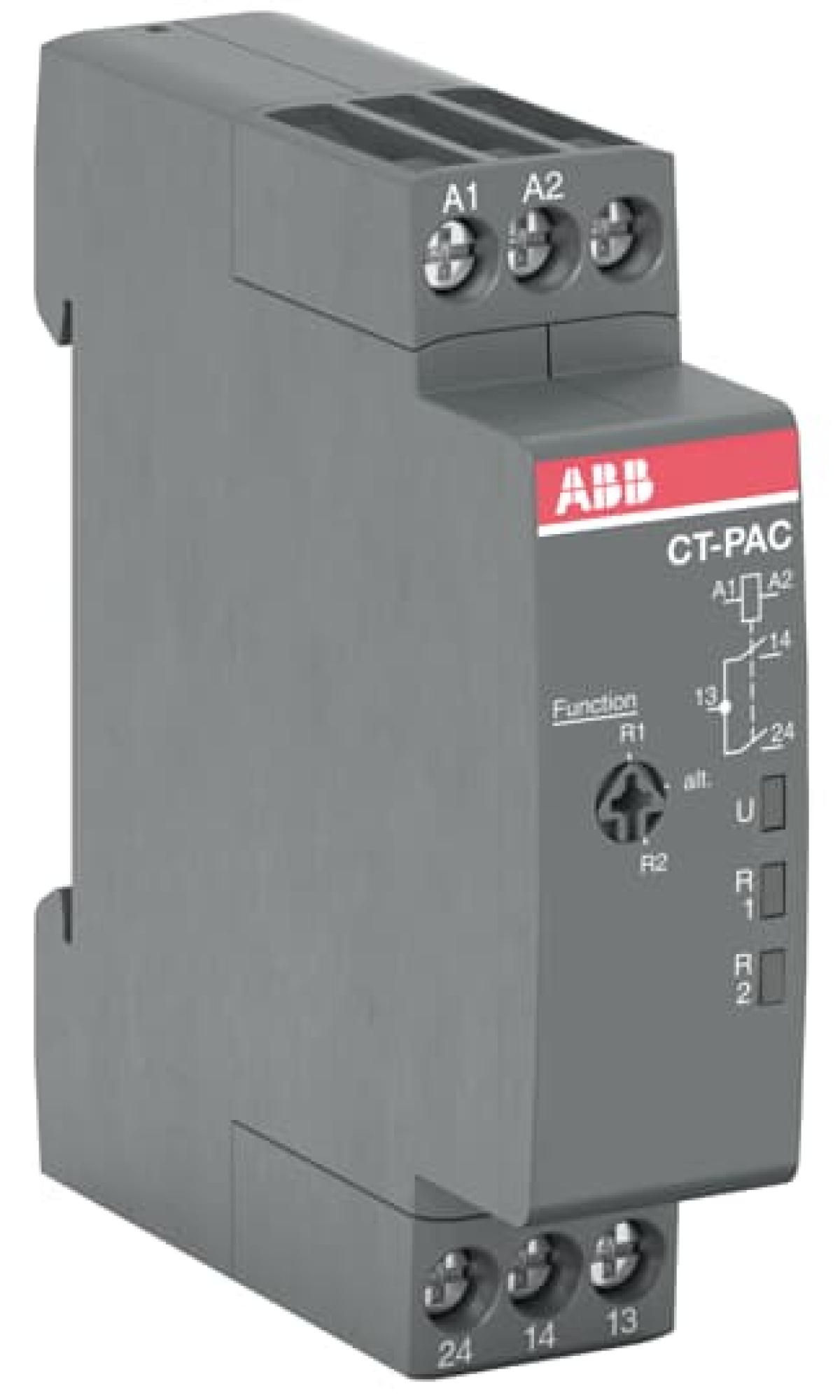

CT-PAC.22 Time relay, Alternating 2 no, 24-48VDC24-240VAC
Ref Nortécnica:
EAN:
4013614555664
Descrição
Informações Técnicas
Atributos
Corrente nominal
4
Largura
17.5
Altura
70
Profundidade
63
Corrente máxima de arranque
-
Completo com base
Não
Possibilidade de operação remota
Não
Adequado para controlo remoto
Não
Função piscar, iniciar com pausa, tempo fixo
Não
Função piscar, iniciar com pulso, tempo fixo
Não
Função de relógio, iniciar com pausa, variável
Não
Função de relógio, começar com pulso, variável
Não
Com saída semicondutora
Não
Função de atraso na energização
Não
Função de contato flutuante na energização
Não
Função estrela-triângulo
Não
Intervalo de tempo
-
-
Função de atraso na desenergização
Não
Função de contato flutuante na desenergização
Não
Função de modelação de pulso
Não
Acabamento da conexão elétrica
Ligação com parafuso
Tensão de alimentação de corrente nominal de 50 Hz AC
24
240
Tensão de alimentação de corrente nominal de 60 Hz CA
24
240
Tensão de alimentação de corrente nominal DC
24
48
Material da superfície de contato
-
Tipo de tensão tensão de operação
AC/DC
Grau de proteção IP
IP20
Número de saídas, sem atraso, contato normalmente fechado
0
Número de saídas, sem atraso, contato normalmente aberto
2
Número de saídas, sem atraso, contato de comutação
0
Número de saídas, com atraso, contato normalmente fechado
0
Número de saídas, com atraso, contato normalmente aberto
2
Número de saídas, atraso, contato de comutação
0
Conectável no bloco de contato auxiliar
Não
Saídas reversíveis com atrasosem atraso
Não
Adequado para montagem em calha DIN calha superior
Sim
Material de contato
-
Tensão de operação de 50 Hz CA
250
250
Tensão de operação AC 60 Hz
250
250
Tensão de operação DC
-
-
Tipo de tensão para atuação
AC/DC
Material do contato
-
Categoria de tecnologia de relés de acordo com IEC 61810-7
-
Montagem frontal
Não
Marcas
ABB
Descrição Longa
The CT-PAC.22 is an alternating relay without time delay. The relay has 2 n/o output contacts, each rated at 250 V / 4 A. When the control supply voltage is applied to A1-A2 terminals (energized), one of the n/o contact remains open while the other closes. The contacts maintain their respective positions until the relay is de-energized. Once re-energize, the position of the relay contacts alternate. This relay operates with a rated control supply voltage of 24 - 48 V DC / 24 - 240 V AC.
