Sentry TSR20MP Safety relay with delayed relay outputs 3NO+1NC, 85-265 VAC/120-375 VDC power supply and push-in spring terminals. For monitoring of safety devices with contacts, 2 equivalent channels. OFF-delay time (0,5s or 1,5s) selectable by switch on the front. Sentry safety relays cover various types of safety applications up to PLe / SIL3. Basic models provide reliable supervision of simpler safety functions, while universal models provide advanced features and high flexibility. Models with display offer preset configurations and extensive information to further simplify troubleshooting. Additional variants offer a high accuracy timer function of ± 1% and an adjustable time setting range from 0-999 s. High output current capacity of up to 6 A can save the use of an intermediary contactor. Multi-reset allows up to 10 safety relays connected to one reset light-button. All models are available with detachable push-in or screw terminals. Terminals and coding kit to mark removed terminals are available as accessories.
Relés Industriais

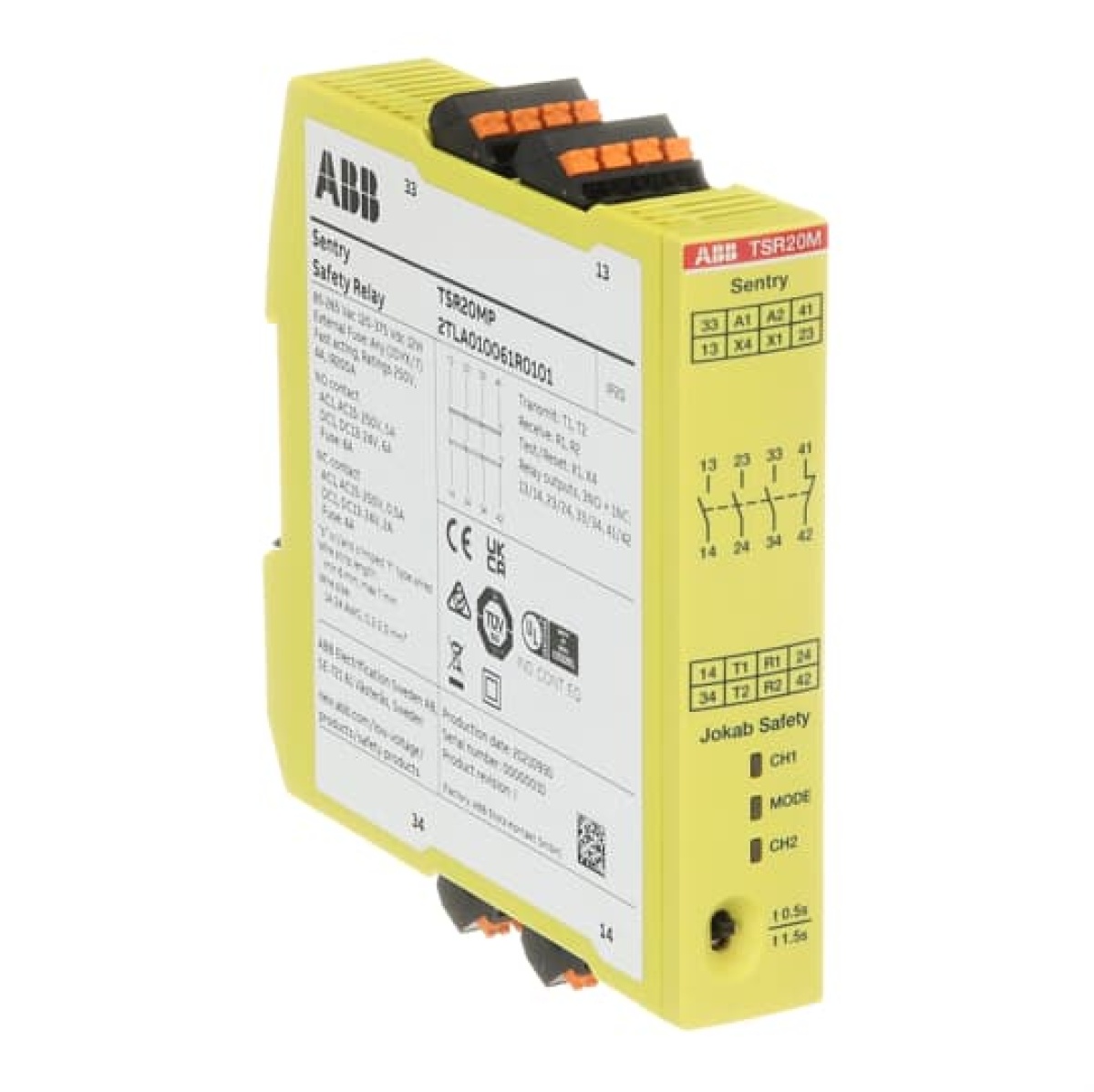

Sentry TSR20MP Safety relay
Ref Nortécnica:
EAN:
7350024486339
Descrição
Informações Técnicas
Atributos
Largura
22.5
Modelo
Outro
Altura
120
Profundidade
120
Consumo potência em VA
-
Atraso no desengate
20
20
Com aprovação de acordo com UL
Sim
Tensão de controlo 1
24
24
Tensão de controlo 2
24
24
Tipo de tensão de controlo 1
DC
Tipo de tensão de controlo 2
DC
Tipo de tensão de alimentação
AC/DC
Com braçadeiras destacáveis
Sim
Com entrada inicial
Sim
Com circuito de feedback
Sim
Número de saídas, relacionadas à segurança, sem atraso, com contato
0
Número de saídas, relacionadas à segurança, atrasadas, com contato
4
Número de saídas relacionadas à segurança, sem atraso, semicondutores
0
Número de saídas, relacionadas à segurança, atrasadas, semicondutores
0
Número de saídas, função de sinalização, sem atraso, com contato
0
Número de saídas, função de sinalização, com atraso, com contato
0
Número de saídas, função de sinalização, sem atraso, semicondutores
0
Número de saídas, função de sinalização, atrasada, semicondutores
0
Acabamento da conexão elétrica
Conexão por encaixe
Possível montagem em calha
Sim
Com função de silenciamento
Não
Tipo de segurança de acordo com IEC 614961
Nenhum
Com aprovação para BG BIA
Não
Tipo de tensão tensão de operação
AC/DC
Corrente estipulada do interruptor
5
Adequado para monitorização de interruptores magnéticos
Não
Adequado para monitorização de sensores de proximidade
Não
Adequado para monitorização de circuitos de parada de emergência
Sim
Adequado para monitorização de equipamentos de proteção optoelectrónicos
Não
Adequado para monitorização de interruptores de posição
Não
Adequado para monitorização de sensores táteis
Não
Adequado para monitorização de válvulas
Não
Nível de desempenho de acordo com EN ISO 138491
Nível e
Categoria de paragem de acordo com a IEC 60204
1
Tensão de alimentação AC 50 Hz
85
265
Tensão de alimentação AC 60 Hz
85
265
Tensão de alimentação DC intervalo
-
-
Tensão de operação de 50 Hz CA
85
265
Tensão de operação AC 60 Hz
85
265
Tensão de operação DC
120
375
Avaliação de entradas
2 canais
SIL de acordo com IEC 61508
3
Marcas
ABB
Descrição Longa
Sentry TSR20MP Safety relay with delayed relay outputs 3NO+1NC, 85-265 VAC/120-375 VDC power supply and push-in spring terminals.
For monitoring of safety devices with contacts, 2 equivalent channels.
OFF-delay time (0,5s or 1,5s) selectable by switch on the front.
Sentry safety relays cover various types of safety applications up to PLe / SIL3.
Basic models provide reliable supervision of simpler safety functions, while universal models provide advanced features and high flexibility.
Models with display offer preset configurations and extensive information to further simplify troubleshooting.
Additional variants offer a high accuracy timer function of ± 1% and an adjustable time setting range from 0-999 s.
High output current capacity of up to 6 A can save the use of an intermediary contactor. Multi-reset allows up to 10 safety relays connected to one reset light-button.
All models are available with detachable push-in or screw terminals. Terminals and coding kit to mark removed terminals are available as accessories.
