The miniature circuit breaker S 200 M UC extends the established ABB System pro M compact® product range with an MCB for DC and AC applications. The S 200 M UC impresses with its performance range and the accordingly large amount of approvals. Its high inbuilt short circuit breaking capacity across the entire model line, its flexible AC and DC application and its approval and compliance in accordance with all major international and local standards make it truly unique. All current System pro M compact® accessories can be combined easily with the new model line. Whether warehousing or project engineering, planning, installing or maintaining your equipment, the S 200 M UC is a simple and flexible solution.
Aparelhos de Corte e Proteção

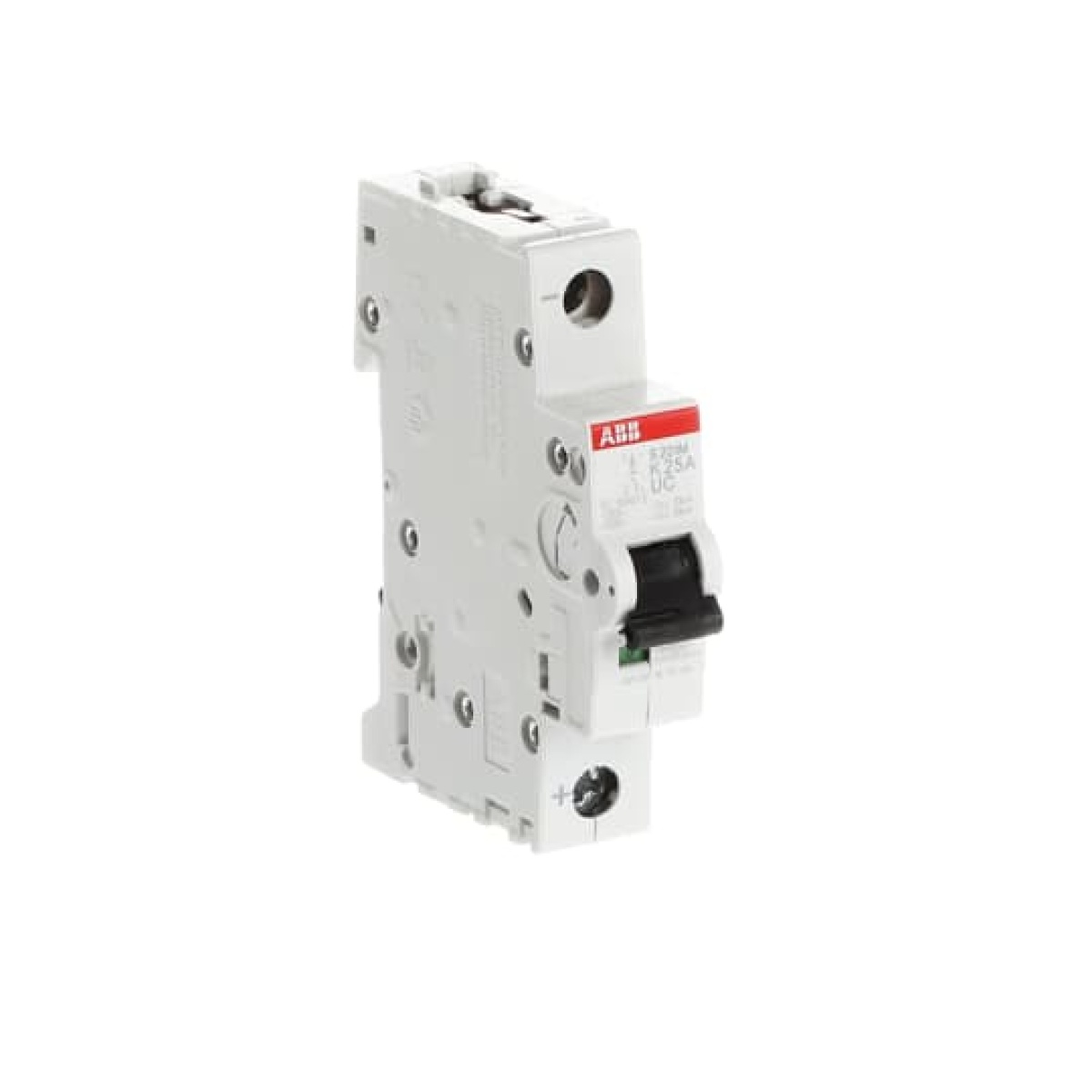

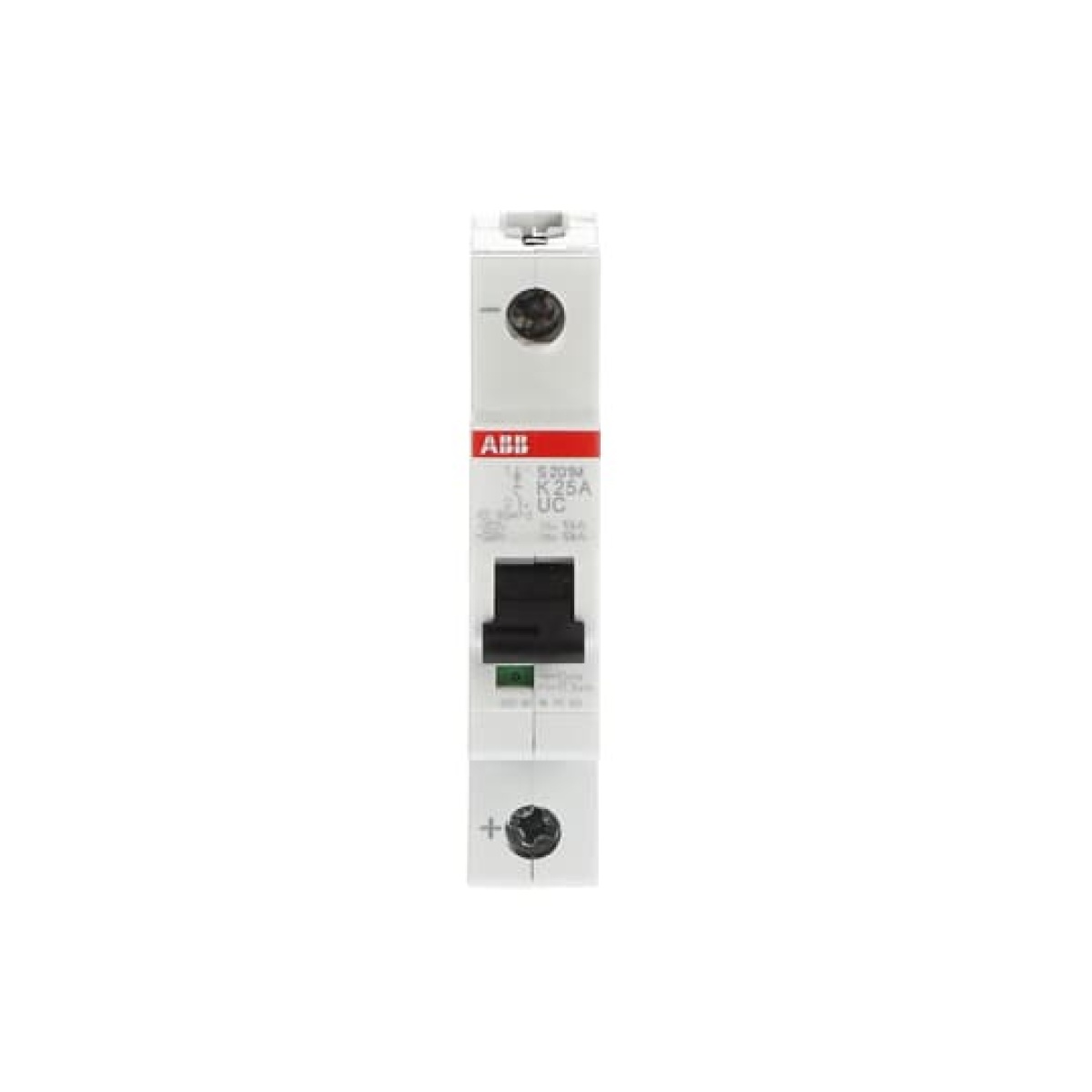

Miniature Circuit Breaker - S200MUC - 1P - 25 A - K - AC 10 kA
Ref Nortécnica:
272CDS271061R0517
EAN:
4013614431036
Descrição
Informações Técnicas
Atributos
Tipo de tensão
AC/DC
Profundidade incorporada
69
Corrente nominal especificada
25
Tensão especificada de funcionamento
230
Frequência intervalo
50
60
Curva de funcionamento
K
Tensão nominal de isolamento Ui
440
Classe de limitação de energia I²t
3
Categoria de sobretensão
3
Grau de poluição
3
Largura em número de módulos
1.0
Antideflagrante
Não
Potência dissipada
2.81
Grau de proteção IP
IP20
Número de polos protegidos
1
Comutação simultânea de neutro N
Não
Secção da ligação de cabo rígido
0.75
35
Secção da ligação de cabo flexível
0.75
25
Temperatura ambiente durante a operação
-25
55
Instalação à face
Não
Possibilidade de equipamento adicional
Sim
Número de polos total
1
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V
10
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V
10
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V
10
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V
-
Tensão estipulada suportável ao choque Uimp
4
Marcas
ABB
Descrição Longa
The miniature circuit breaker S 200 M UC extends the established
ABB System pro M compact® product range with an MCB for DC and AC applications. The S 200 M UC impresses with its performance range and the accordingly large amount of approvals. Its high inbuilt short circuit breaking capacity across the
entire model line, its flexible AC and DC application and its approval and compliance in accordance with all major international and local standards make it truly unique.
All current System pro M compact® accessories can be combined easily with the new model line. Whether warehousing or project engineering, planning, installing or maintaining your equipment, the S 200 M UC is a simple and flexible solution.
