System pro M compact S200UDC current limiting miniature circuit breakers are specially designed for DC applications in the scope of UL489. They have two different tripping mechanisms, the delayed thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. They are available in different characteristics (K,Z), configurations (1P,2P) and rated currents (up to 63A).The Short-circuit current rating SCCR acc. UL489 is 14 kA. The S200UDC is suitable for DC voltages up to 125 VDC (2 pole). All MCBs of the product range S200UDC comply with UL489, allowing the use for commercial and industrial applications. .
Aparelhos de Corte e Proteção

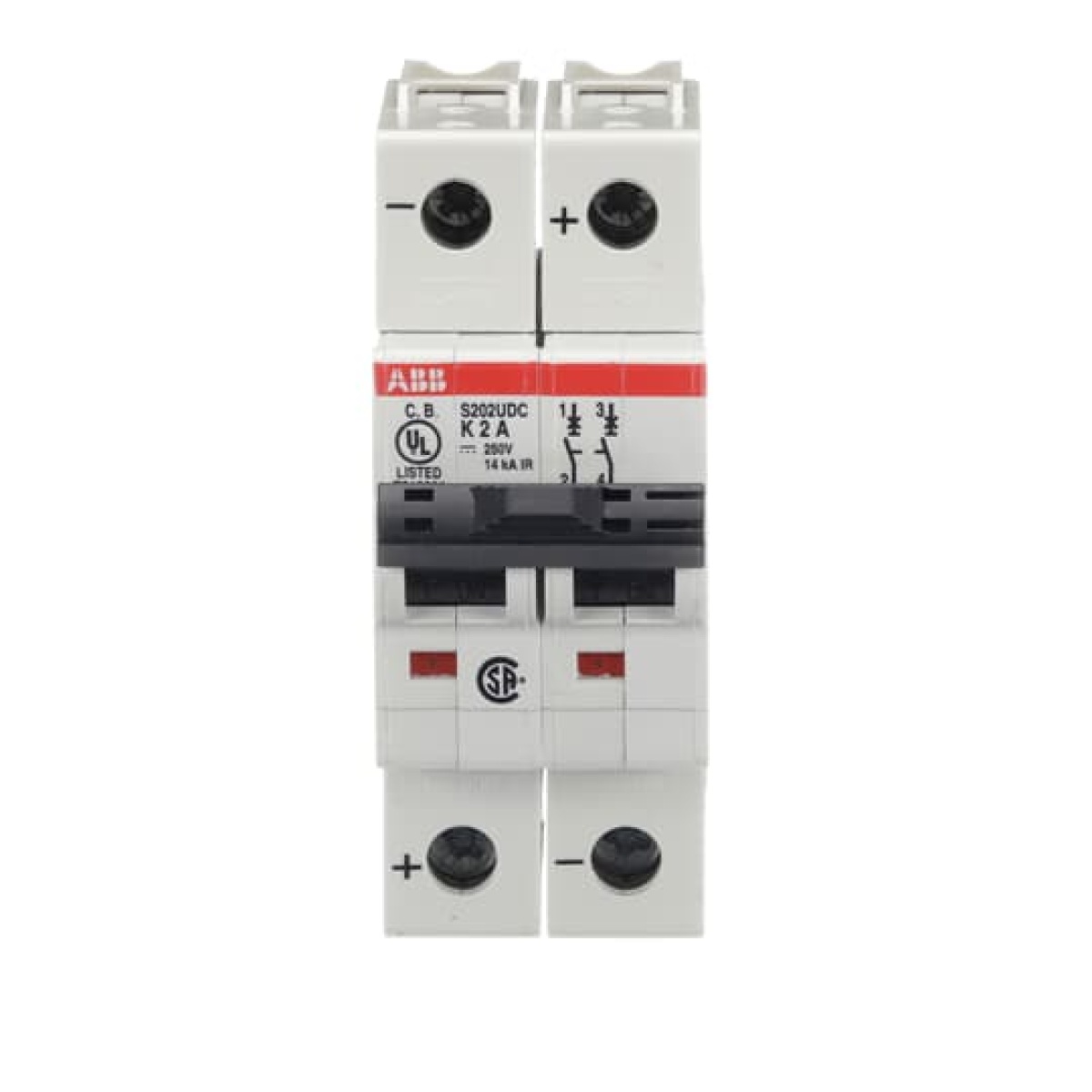

Miniature Circuit Breaker - S200UDC - 2P - 2 A - K - 230 V AC 14 kA
Ref Nortécnica:
EAN:
4016779825177
Descrição
Informações Técnicas
Atributos
Tipo de tensão
DC
Profundidade incorporada
69
Corrente nominal especificada
2
EF000228
250
Frequência intervalo
-
-
Curva de funcionamento
K
Tensão nominal de isolamento Ui
-
Classe de limitação de energia I²t
3
Categoria de sobretensão
3
Grau de poluição
3
Largura em número de módulos
2.0
Antideflagrante
Não
Potência dissipada
3.6
Grau de proteção IP
IP20
Número de polos protegidos
2
Comutação simultânea de neutro N
Não
Secção da ligação de cabo rígido
0.75
25
Secção da ligação de cabo flexível
0.75
16
Temperatura ambiente durante a operação
-25
55
Instalação à face
Não
Possibilidade de equipamento adicional
Sim
Número de polos total
2
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 400 V
-
Capacidade nominal de interrupção de curto-circuito Icn EN 60898 a 230 V
14
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 em 230 V
14
Capacidade nominal de interrupção de curto-circuito Icu IEC 60947-2 a 400 V
-
Tensão estipulada suportável ao choque Uimp
4
Marcas
ABB
Descrição Longa
System pro M compact S200UDC current limiting miniature circuit breakers are specially designed for DC applications in the scope of UL489.
They have two different tripping mechanisms, the delayed thermal tripping mechanism for overload protection and the electromechanic tripping mechanism for short circuit protection. They are available in different characteristics (K,Z), configurations (1P,2P) and rated currents (up to 63A).The Short-circuit current rating SCCR acc. UL489 is 14 kA. The S200UDC is suitable for DC voltages up to 125 VDC (2 pole). All MCBs of the product range S200UDC comply with UL489, allowing the use for commercial and industrial applications.
.
