Safety switch, 3-p. 415V AC23 1250A, 710kW. Mounted auxiliary contact: 2NO1NC. Steel sheet enclosure. IP65. RedYellow Pistol handle. Interlocked cover. Defeatable interlocking. The enclosed switch is using a galvanised steel enclosure, with polyester coating. It is suitable for outdoor use with respect to UV light and ingress protection. The enclosure have inbuilt gas pressure relief function to protect the user in case of an internal arc. The door is earthed via the hinges. The enclosure is prepared for single and parallell cables. Cable entry types can be blank , ring-flange or C-flange type (FL21), with different cable configuration, like top/bottom or bottom/bottom. The handle is padlockable for 3 padlocks, cover is interlocked, and interlock function can be bypassed for thermographing.
Aparelhos de Corte e Proteção

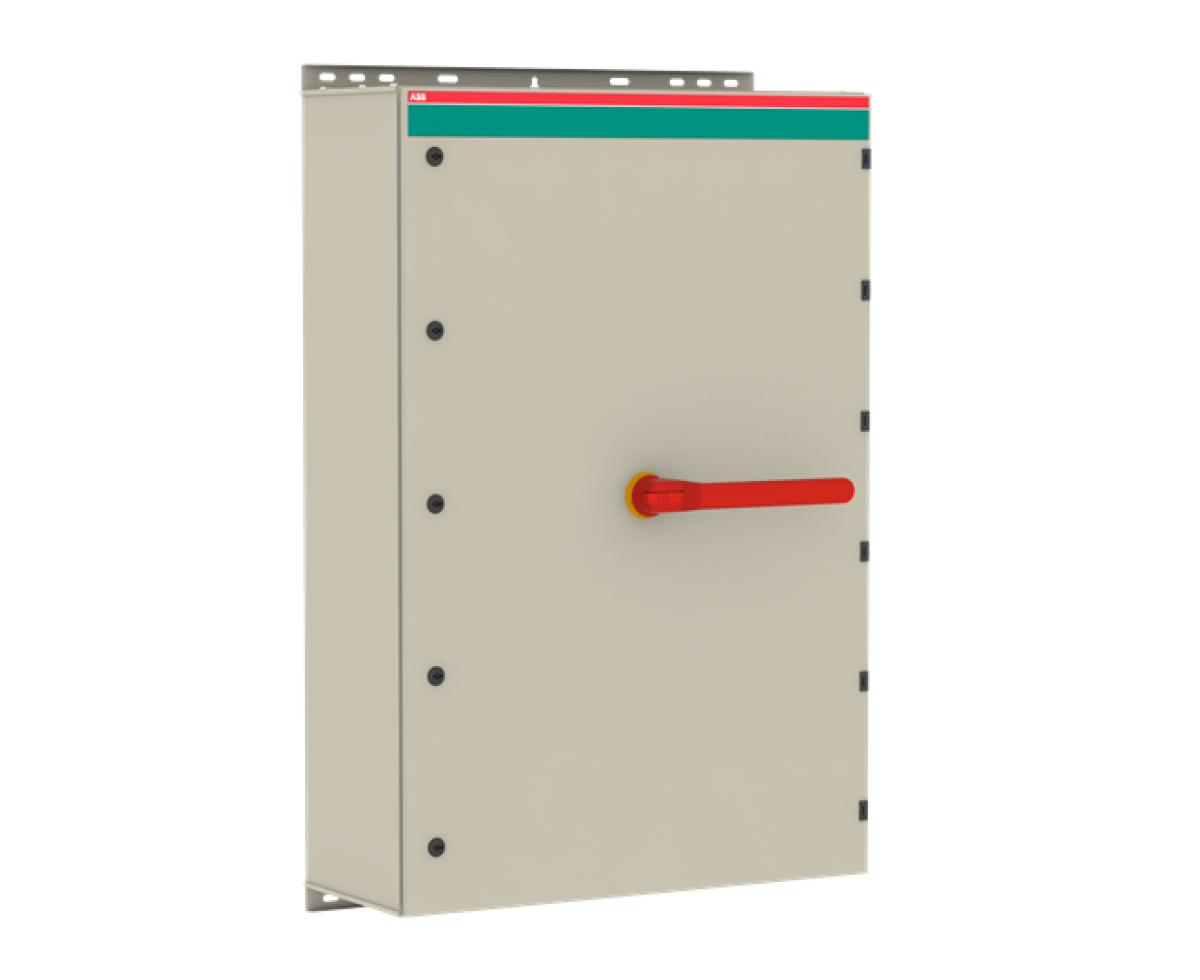

OT1250ELCC3AZ Safety switch
Ref Nortécnica:
EAN:
6417019374420
Descrição
Informações Técnicas
Atributos
Largura
800
Altura
1200
Profundidade
330
Potência de operação nominal em AC-3, 400 V
-
Número de contatos auxiliares como contato normalmente aberto
2
Número de contatos auxiliares como contato normalmente fechado
1
Corrente permanente nominal Iu
1250
Número de polos
3
Tensão nominal de operação
1000
1000
Corrente condicional nominal de curto-circuito Iq
-
Largura em número de módulos
-
Grau de proteção IP, frente
IP65
Número de contatos auxiliares como contato de comutação
0
Número de interruptores
1
Possível interbloqueio
Sim
Acionamento do motor integrado
Não
Tipo de conexão elétrica do circuito principal
-
Versão como instalação de paragem de emergência
Não
Tipo de elemento de controlo
Botão de giro longo
Versão de interruptor principal
Sim
Versão de interruptor de segurança
Sim
Versão de chave de manutençãoserviço
Sim
Potência de operação nominal em AC-23, 400 V
710
Corrente nominal suportável lcw atual
50
Cor do elemento de atuação
Vermelho
EF007243
-
Adequado para montagem frontal de 4 furos
Não
Adequado para o centro de montagem frontal
Não
Apropriado para a instalação do quadro de distribuição
Sim
Adequado para montagem intermediária
-
Máx. tensão nominal de operação Ue CA
1000
Acionamento do motor opcional
Não
Saída de tensão opcional
Não
Construção do dispositivo
Dispositivo completo na carcaça
Corrente permanente nominal em AC-21, 400 V
-
Potência de comutação a 400 V
710
Versão do interruptor de inversão
Não
Corrente contínua nominal, AC-23, 400 V
1250
Grau de proteção NEMA
Outro
Com cablagem pré-montada
-
Marcas
ABB
Descrição Longa
Safety switch, 3-p. 415V AC23 1250A, 710kW. Mounted auxiliary contact: 2NO1NC. Steel sheet enclosure. IP65. RedYellow Pistol handle. Interlocked cover. Defeatable interlocking. The enclosed switch is using a galvanised steel enclosure, with polyester coating. It is suitable for outdoor use with respect to UV light and ingress protection. The enclosure have inbuilt gas pressure relief function to protect the user in case of an internal arc. The door is earthed via the hinges. The enclosure is prepared for single and parallell cables. Cable entry types can be blank , ring-flange or C-flange type (FL21), with different cable configuration, like top/bottom or bottom/bottom. The handle is padlockable for 3 padlocks, cover is interlocked, and interlock function can be bypassed for thermographing.
