EMC safety switch, 6-p. 415V AC23 16A, 7.5kW. Mounted auxiliary contact: 1NO0NC. Plastic enclosure. IP65. Black Selector handle. Interlocked cover. Defeatable interlocking. The enclosure in the OTE series is using a rigid glass reinforced polycarbonate enclosure. The enclosure is UV protected, protected against low-pressure water jets (IP65), and hence built for outdoor and indoor use. The cable entries are threaded and have knock out holes for 2 parallell cables and one control cable, both from top and bottom. The handle is padlockable and made for three padlocks. The interlocking can be by-passed, for thermographing etc. The switch is made for 5 wire system, and have a fixed neutral terminal and PE terminal. The EMC protection is utilized by a metal plate in the bottom, connected to the cable shield with clamps, included in the delivery. No EMC glands needed.
Aparelhos de Corte e Proteção

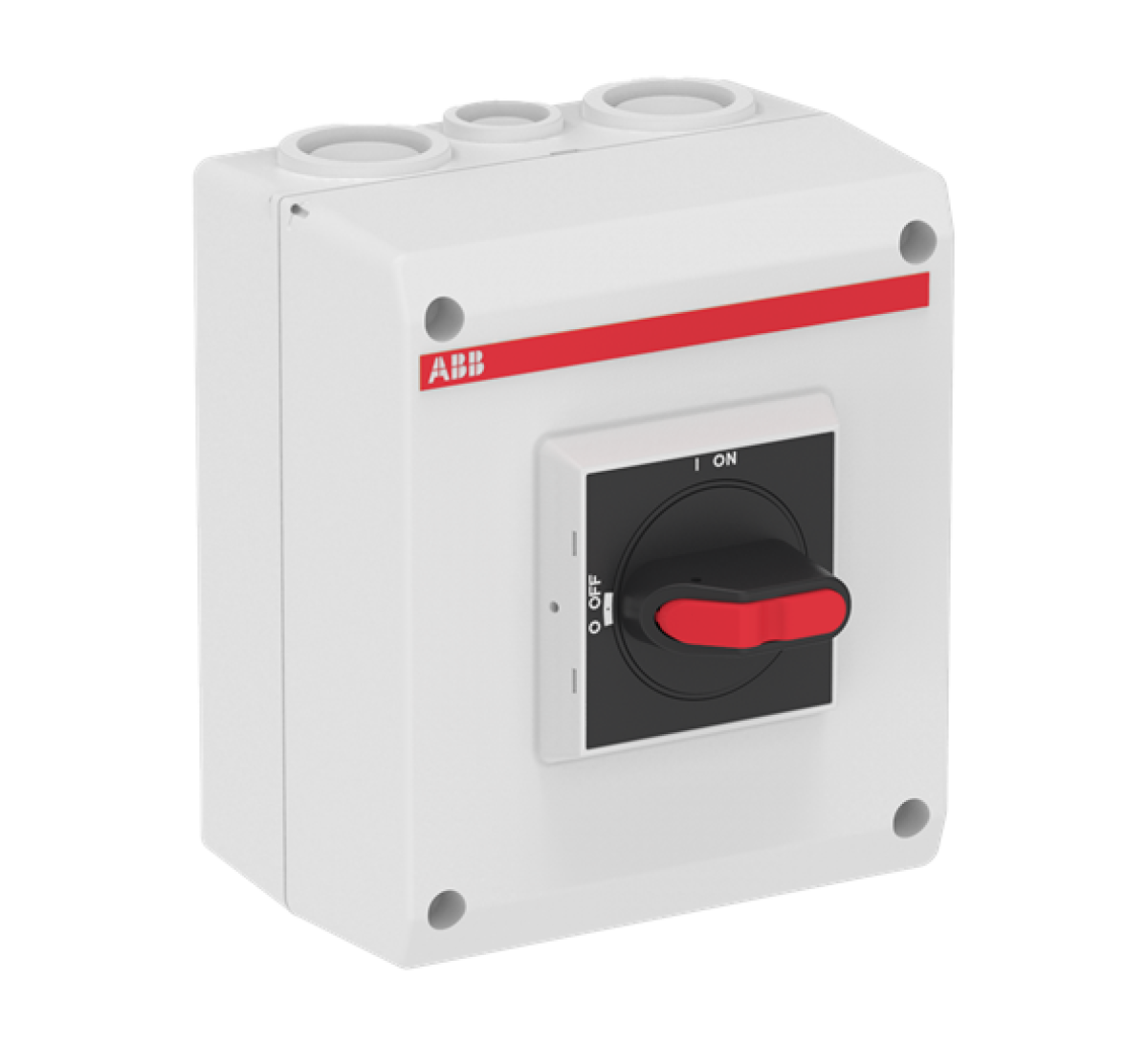

OTE16T6M EMC safety switch
Ref Nortécnica:
271SCA022613R8980
EAN:
6417019199986
Descrição
Informações Técnicas
Atributos
Largura
130
Altura
150
Profundidade
85
Potência de operação nominal em AC-3, 400 V
-
Número de contatos auxiliares como contato normalmente aberto
1
Número de contatos auxiliares como contato normalmente fechado
0
Corrente permanente nominal Iu
40
Número de polos
6
Tensão nominal de operação
750
750
Corrente condicional nominal de curto-circuito Iq
-
Largura em número de módulos
-
Grau de proteção IP, frente
IP65
Número de contatos auxiliares como contato de comutação
0
Número de interruptores
1
Possível interbloqueio
Sim
Acionamento do motor integrado
Não
Tipo de conexão elétrica do circuito principal
-
Versão como instalação de paragem de emergência
Não
Tipo de elemento de controlo
Botão rotativo
Versão de interruptor principal
Sim
Versão de interruptor de segurança
Sim
Versão de chave de manutençãoserviço
Sim
Potência de operação nominal em AC-23, 400 V
7.5
Corrente nominal suportável lcw atual
0.5
Cor do elemento de atuação
Preto
EF007243
-
Adequado para montagem frontal de 4 furos
Não
Adequado para o centro de montagem frontal
Não
Apropriado para a instalação do quadro de distribuição
Sim
Adequado para montagem intermediária
-
Máx. tensão nominal de operação Ue CA
750
Acionamento do motor opcional
Não
Saída de tensão opcional
Não
Construção do dispositivo
Dispositivo completo na carcaça
Corrente permanente nominal em AC-21, 400 V
-
Potência de comutação a 400 V
7.5
Versão do interruptor de inversão
Não
Corrente contínua nominal, AC-23, 400 V
16
Grau de proteção NEMA
Outro
Com cablagem pré-montada
-
Marcas
ABB
Descrição Longa
EMC safety switch, 6-p. 415V AC23 16A, 7.5kW. Mounted auxiliary contact: 1NO0NC. Plastic enclosure. IP65. Black Selector handle. Interlocked cover. Defeatable interlocking. The enclosure in the OTE series is using a rigid glass reinforced polycarbonate enclosure. The enclosure is UV protected, protected against low-pressure water jets (IP65), and hence built for outdoor and indoor use. The cable entries are threaded and have knock out holes for 2 parallell cables and one control cable, both from top and bottom. The handle is padlockable and made for three padlocks. The interlocking can be by-passed, for thermographing etc. The switch is made for 5 wire system, and have a fixed neutral terminal and PE terminal. The EMC protection is utilized by a metal plate in the bottom, connected to the cable shield with clamps, included in the delivery. No EMC glands needed.
