Safety switch, 4-p. 415V AC23 45A, 22kW. Mounted auxiliary contact: 1NO0NC. Steel sheet enclosure. IP65. RedYellow Selector handle. Interlocked cover. Defeatable interlocking. The enclosure of the OTL series is made of rigid alu-zinc coated steel with polyester powder coating. The enclosure has a hinged door, with door lock. The cover is interlocked, and can not be opened when switch is on. The interlock function can be defeated for thermographing. Suitable for outdoor use with respect to exposure to Ultraviolet Light, Water exposure and Immersion in accordance with UL746C. The cable entries are of knock out types. PE terminal included.
Aparelhos de Corte e Proteção

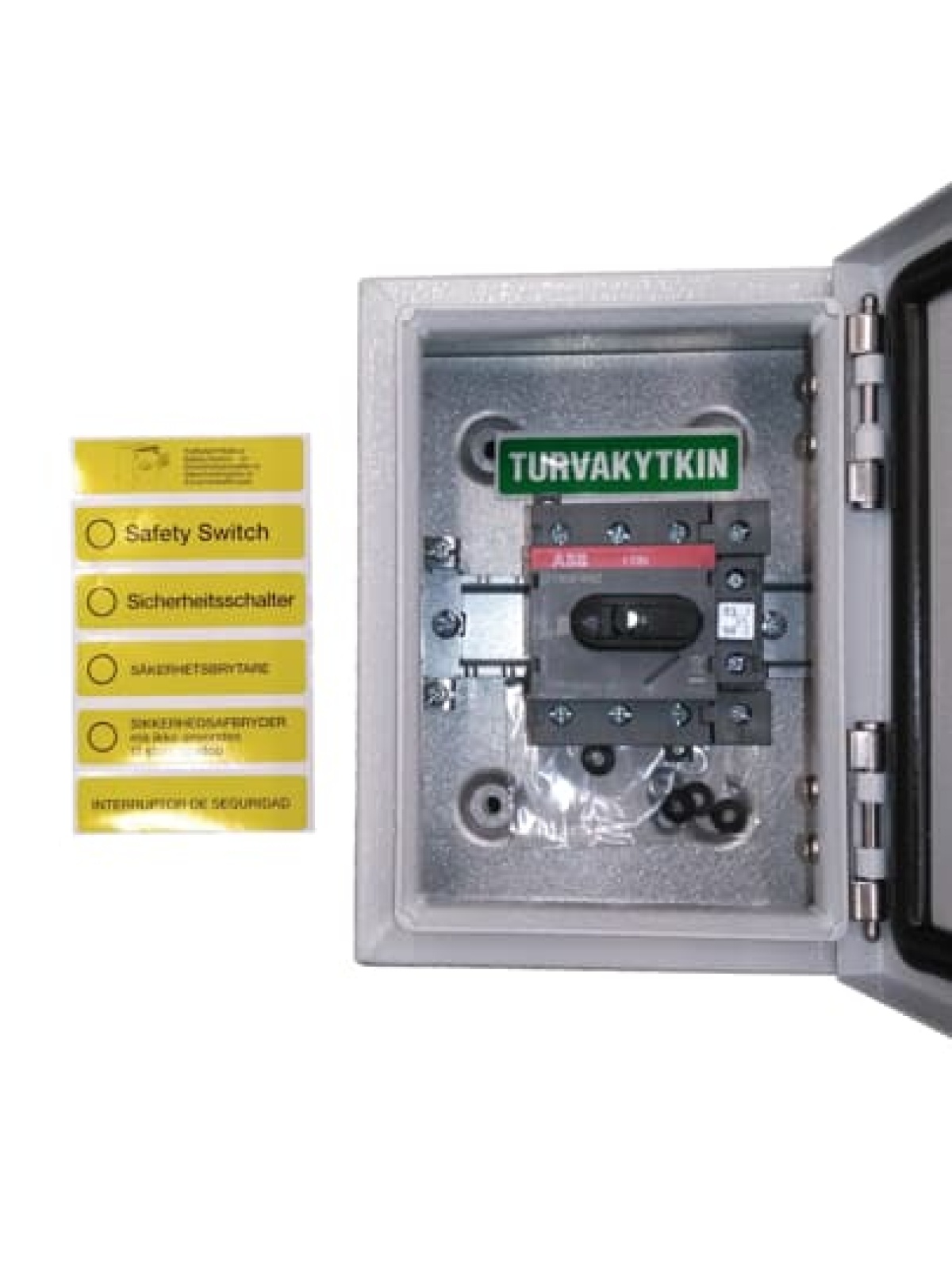

OTL36A4B Safety switch
Ref Nortécnica:
EAN:
6417019241937
Descrição
Informações Técnicas
Atributos
Largura
150
Altura
200
Profundidade
100
Potência de operação nominal em AC-3, 400 V
-
Número de contatos auxiliares como contato normalmente aberto
1
Número de contatos auxiliares como contato normalmente fechado
0
Corrente permanente nominal Iu
80
Número de polos
4
Tensão nominal de operação
750
750
Corrente condicional nominal de curto-circuito Iq
-
Largura em número de módulos
-
Grau de proteção IP, frente
IP65
Número de contatos auxiliares como contato de comutação
0
Número de interruptores
1
Possível interbloqueio
Sim
Acionamento do motor integrado
Não
Tipo de conexão elétrica do circuito principal
-
Versão como instalação de paragem de emergência
Não
Tipo de elemento de controlo
Botão rotativo
Versão de interruptor principal
Sim
Versão de interruptor de segurança
Sim
Versão de chave de manutençãoserviço
Sim
Potência de operação nominal em AC-23, 400 V
22
Corrente nominal suportável lcw atual
1.5
Cor do elemento de atuação
Vermelho
EF007243
-
Adequado para montagem frontal de 4 furos
Não
Adequado para o centro de montagem frontal
Não
Apropriado para a instalação do quadro de distribuição
Sim
Adequado para montagem intermediária
-
Máx. tensão nominal de operação Ue CA
750
Acionamento do motor opcional
Não
Saída de tensão opcional
Não
Construção do dispositivo
Dispositivo completo na carcaça
Corrente permanente nominal em AC-21, 400 V
-
Potência de comutação a 400 V
22
Versão do interruptor de inversão
Não
Corrente contínua nominal, AC-23, 400 V
45
Grau de proteção NEMA
Outro
Com cablagem pré-montada
-
Marcas
ABB
Descrição Longa
Safety switch, 4-p. 415V AC23 45A, 22kW. Mounted auxiliary contact: 1NO0NC. Steel sheet enclosure. IP65. RedYellow Selector handle. Interlocked cover. Defeatable interlocking. The enclosure of the OTL series is made of rigid alu-zinc coated steel with polyester powder coating. The enclosure has a hinged door, with door lock. The cover is interlocked, and can not be opened when switch is on. The interlock function can be defeated for thermographing. Suitable for outdoor use with respect to exposure to Ultraviolet Light, Water exposure and Immersion in accordance with UL746C. The cable entries are of knock out types. PE terminal included.
