TV and R double outlet - CATV outlet - Final With filter. Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor). Connection: screw terminal and clamp. Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam. Frequency range (C1 / C2): 5 - 68 & 118 - 1.000 MHz / 87,5 - 108 MHz Basic loss (R / FM / TV): 0,3±0,1 dB / 1,1 ±0,3 dB / 0,9±0,3 dB Isolation (FM / TV): >18 / >16 Selectivity (FM / TV): >10 / >18 Return loss (R / FM / TV): >18 / >16 / >18 Chroma-luminance delay (ns): <10 Included: fixing claws Cover plate code: 8550, 8650, N2250.8, 8450, 8250 & 5550
Antenas e Complementos

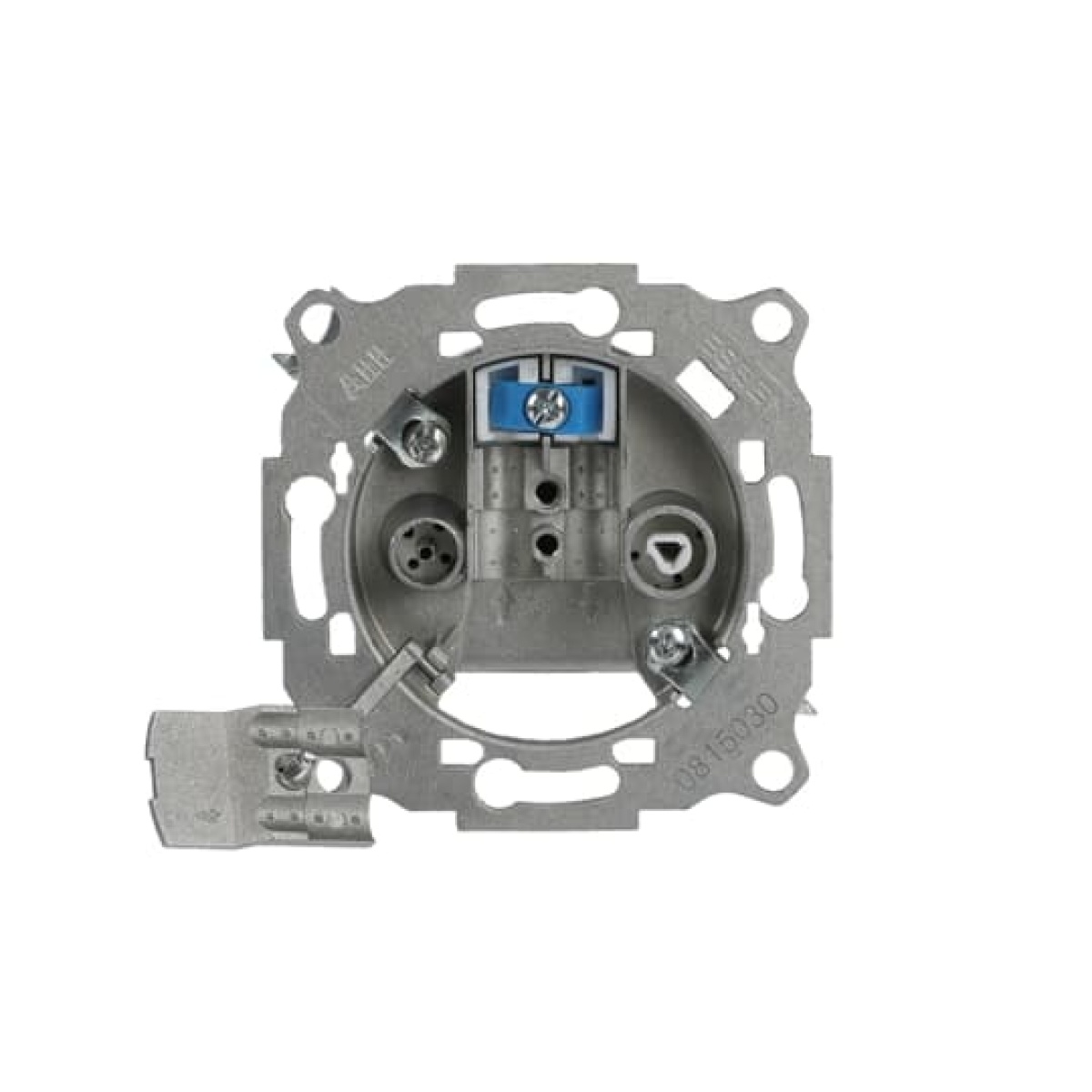

TV outlet End socket
Ref Nortécnica:
272CLA815030A1001
EAN:
8427238045092
Descrição
Informações Técnicas
Atributos
Método de montagem
Montagem encastrada (gesso)
Cor
-
Modelo
Tomada final
Livre de halogéneo
Sim
EF000055
EV000494
Tipo de acabamento
-
Número de vias de saída
2
Atenuação da passagem a 860 MHz
-
Perda de derivação a 860 MHz
3
Qualidade do material
-
Adequado para modem de cabo
Não
Adequado para fonte de alimentação remota
Não
Material
-
Tipo de aperto da fixação
Montagem com parafuso
Tipo de tomada standard
-
Atenuação da conexão em 2 150 MHz
-
Atenuação da passagem a 2 150 MHz
-
Número RAL semelhante
-
Resistência ao impacto IK
-
Grau de proteção IP
-
Acabamento da superfície
-
Largura do dispositivo
149.000
Altura do dispositivo
78.000
Profundidade do dispositivo
225.000
Número de módulos sistema de módulos
-
DAB
-
Min. profundidade da caixa de instalação embutida
-
Classe de eficiência da blindagem
-
Banda de frequência de TV
-
-
Banda de radiofrequência
-
-
Banda de frequência do SAT
-
-
Tratamento antibacteriano
Não
Marcas
ABB
Descrição Longa
TV and R double outlet - CATV outlet - Final
With filter.
Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor).
Connection: screw terminal and clamp.
Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam.
Frequency range (C1 / C2): 5 - 68 & 118 - 1.000 MHz / 87,5 - 108 MHz
Basic loss (R / FM / TV): 0,3±0,1 dB / 1,1 ±0,3 dB / 0,9±0,3 dB
Isolation (FM / TV): >18 / >16
Selectivity (FM / TV): >10 / >18
Return loss (R / FM / TV): >18 / >16 / >18
Chroma-luminance delay (ns): <10
Included: fixing claws
Cover plate code: 8550, 8650, N2250.8, 8450, 8250 & 5550
