TV-R and SAT double outlet - Final Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor). Connection: screw terminal and clamp. Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam. Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 862 MHz / 930 - 2.400 MHz Basic loss (FM / TV / SAT): 0,2±0,1 dB / 1,0 ±0,5 dB / 1,2±0,6 dB Isolation (FM / TV / SAT): >45 / >14 / >14 Selectivity (TV-R / SAT): >15 / >15 Return loss (VR / FM / TV / SAT): >25 / >25 / >14 / >10 DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC Included: fixing claws Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
Antenas e Complementos

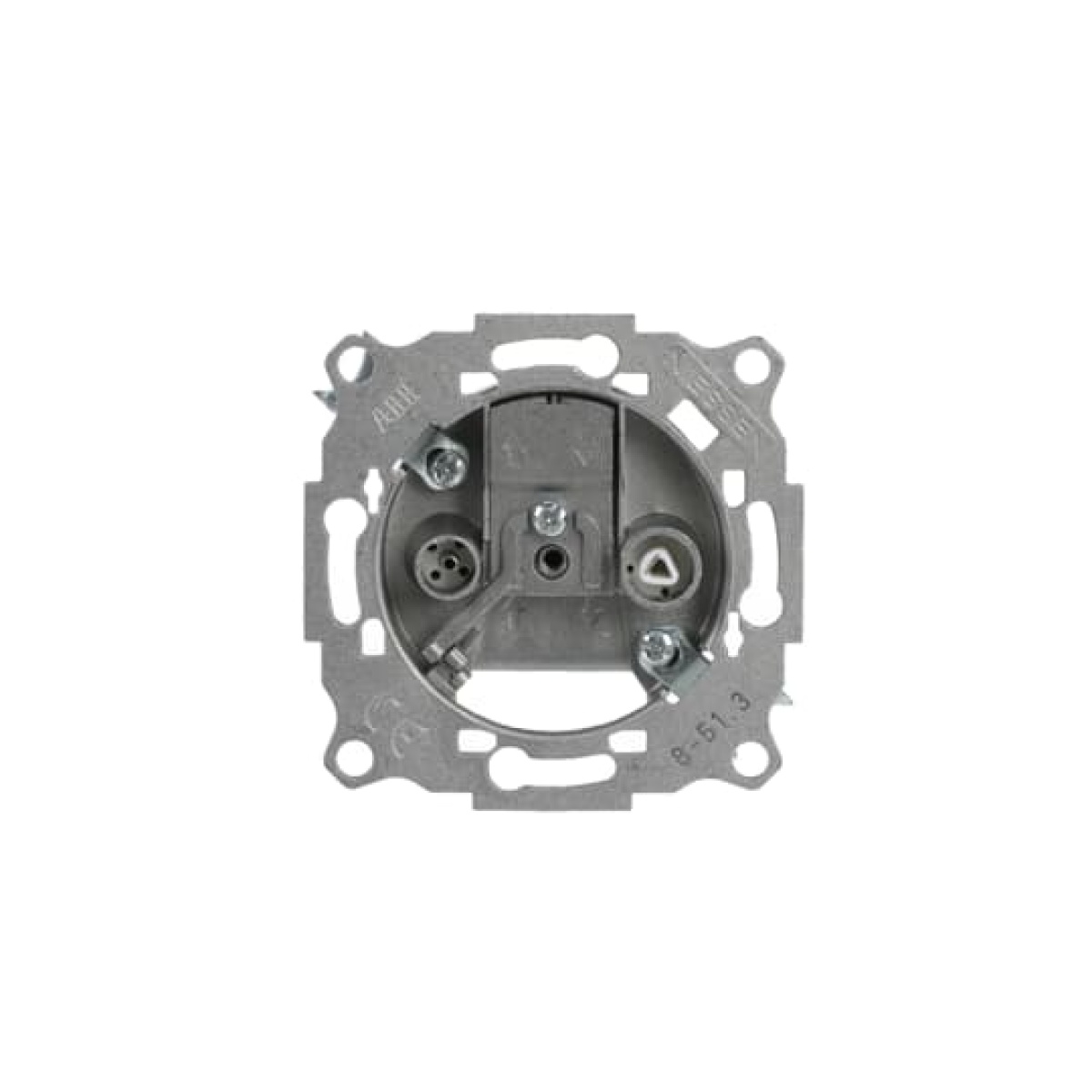

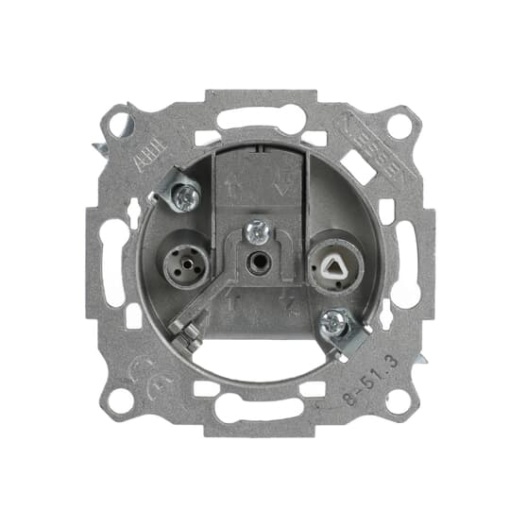

TVSAT outlet End socket
Ref Nortécnica:
EAN:
8427238045146
Descrição
Informações Técnicas
Atributos
Método de montagem
Montagem encastrada (gesso)
Cor
-
Modelo
Tomada final
Livre de halogéneo
Sim
EF000055
EV000494
Tipo de acabamento
-
Número de vias de saída
2
Atenuação da passagem a 860 MHz
-
Perda de derivação a 860 MHz
-
Qualidade do material
-
Adequado para modem de cabo
Não
Adequado para fonte de alimentação remota
Não
Material
-
Tipo de aperto da fixação
Montagem com parafuso
Tipo de tomada standard
-
Atenuação da conexão em 2 150 MHz
1.2
Atenuação da passagem a 2 150 MHz
-
Número RAL semelhante
-
Resistência ao impacto IK
-
Grau de proteção IP
-
Acabamento da superfície
-
Largura do dispositivo
149.000
Altura do dispositivo
78.000
Profundidade do dispositivo
225.000
Número de módulos sistema de módulos
-
DAB
-
Min. profundidade da caixa de instalação embutida
-
Classe de eficiência da blindagem
-
Banda de frequência de TV
-
-
Banda de radiofrequência
-
-
Banda de frequência do SAT
-
-
Tratamento antibacteriano
Não
Marcas
ABB
Descrição Longa
TV-R and SAT double outlet - Final
Installation as a terminal outlet connected to a tap-off or splitter (without terminal resistor).
Connection: screw terminal and clamp.
Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam.
Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 862 MHz / 930 - 2.400 MHz
Basic loss (FM / TV / SAT): 0,2±0,1 dB / 1,0 ±0,5 dB / 1,2±0,6 dB
Isolation (FM / TV / SAT): >45 / >14 / >14
Selectivity (TV-R / SAT): >15 / >15
Return loss (VR / FM / TV / SAT): >25 / >25 / >14 / >10
DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC
Included: fixing claws
Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
