Analisador de rede Evolução
Aparelhos de Gestão e Medida

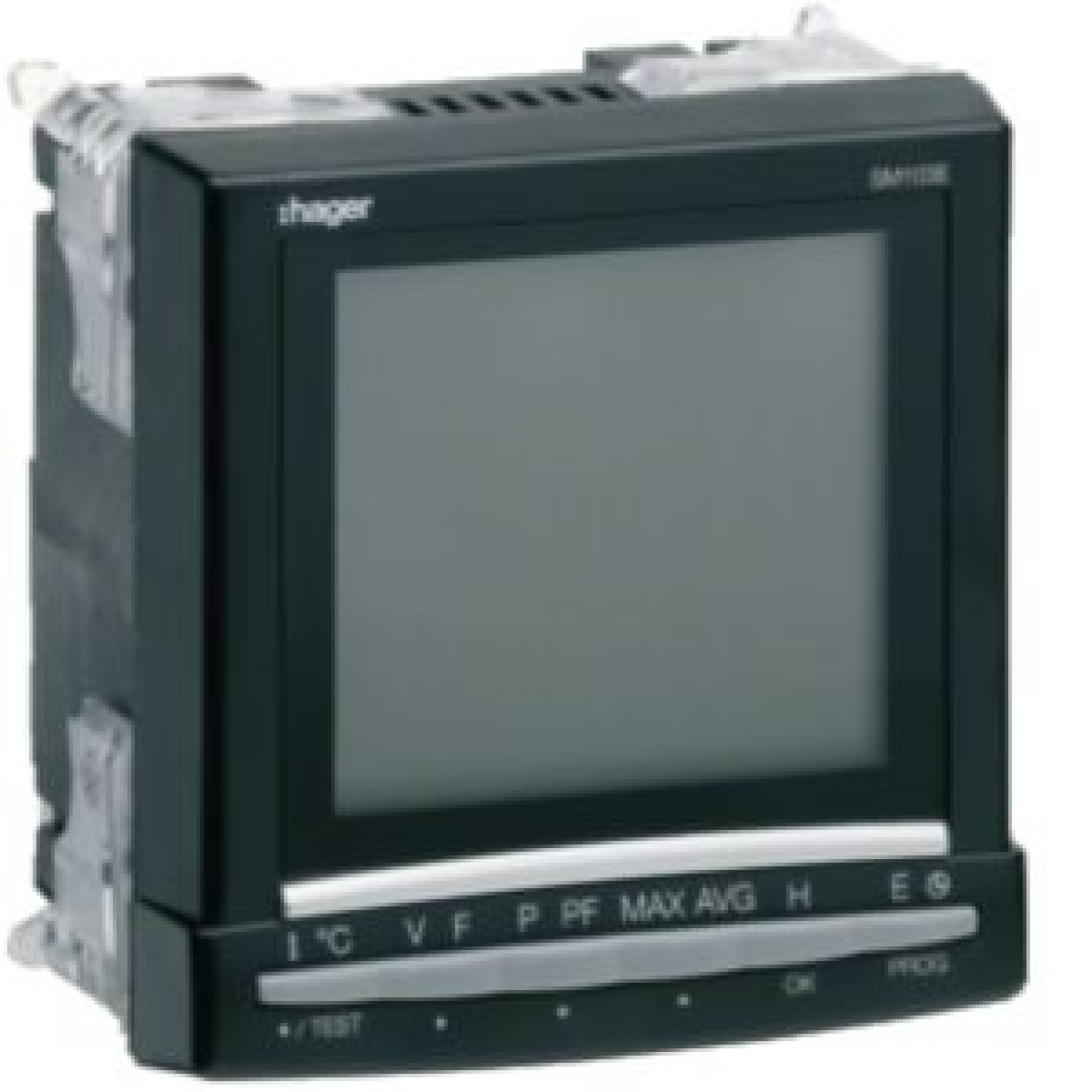

Analisador de rede Evolução
Ref Fabricante:
SM103E
Ref Nortécnica:
71SM103E
EAN:
3250615639981
Descrição
Informações Técnicas
Atributos
Método de montagem
Montagem frontal
Largura
96
Modelo
Transformador de medição
Altura
96
Profundidade
60
Memória de valor medido
Não
Consola
LCD
Corrente máxima Imax
10
Medição harmónicas
-
Leitura de fator de potência
Sim
Potência aparente
Sim
Ângulo de fase cos phi
Sim
Número de entradas digitais
0
Número de saídas digitais
0
Número de entradas analógicas
7
Número de saídas analógicas
0
Tipo de tensão de alimentação
ACDC
Suporta o protocolo PROFIBUS
Não
Suporta o protocolo MODBUS
Sim
Suporta o protocolo outros sistemas de barramento
Não
Grau de proteção IP, frente
IP51
Conexões Ethernet
0
Amperímetro
Sim
Contador de energia reativa
Sim
Tacómetroconta-rotações
Não
Medidor de frequência
Sim
Contador de impulsos
Não
Voltímetro
Sim
Wattímetro
Sim
Com interface de comunicação RS-485
Não
Secção da ligação de cabo rígido
2.5
6
Suporta o protocolo PROFINET IO
Não
Tensão de alimentação AC 50 Hz
110
400
Tensão de alimentação AC 60 Hz
110
400
Tensão de alimentação DC intervalo
120
350
Adequado para ligação RJ
Não
Calibrado
Não
Saída de pulso
Nenhum
Tipo de poste
-
Tipo de medição da curva de carga
Não
Corrente nominal In
5
Faixa de medição de frequência
45
65
Resolução do ecrã horizontal
-
Resolução do ecrã vertical
-
Classe de precisão da energia ativa segundo IEC 62053-22
05S
Classe de precisão da energia reativa segundo IEC 62053-23
Outro
Frequência de amostragem
-
Número de entradas de medida de tensão
4
Número de entradas de medida de corrente
3
Suporta protocolo Ethernet IEC 61850
Não
Suporta protocolo para OPC UA PubSub
Não
Com registo para auditoria audit log
Não
Com assinatura digital de firmware
Não
Com registo de eventos de segurança
Não
Com controlo de acesso baseado em função RBAC
Não
Servidor web com protocolo de transferência HTTPS
Não
Com interface de comunicações KNX
Não
Com interface de comunicações M-Bus
Não
Ecrã remoto
Não
Marcas
Hager Sistemas Eléctricos Modulares SA
