Descarregador combinado do tipo 1+2, 3 polos, com indicador ótico de funcionamento, para aplicação em redes TN-C. Completamente pré-montado e pronto a instalar, composto por: 3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305. • Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305) • Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no total • Nível de proteção <1,7 kV, possibilita a proteção do aparelho • Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG • Consumo de energia < 26 mW/Polo • Explosor de equipotencial, blindado sem insuflação Aplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricas das classes I a IV.
Descarregadores de Sobretensão

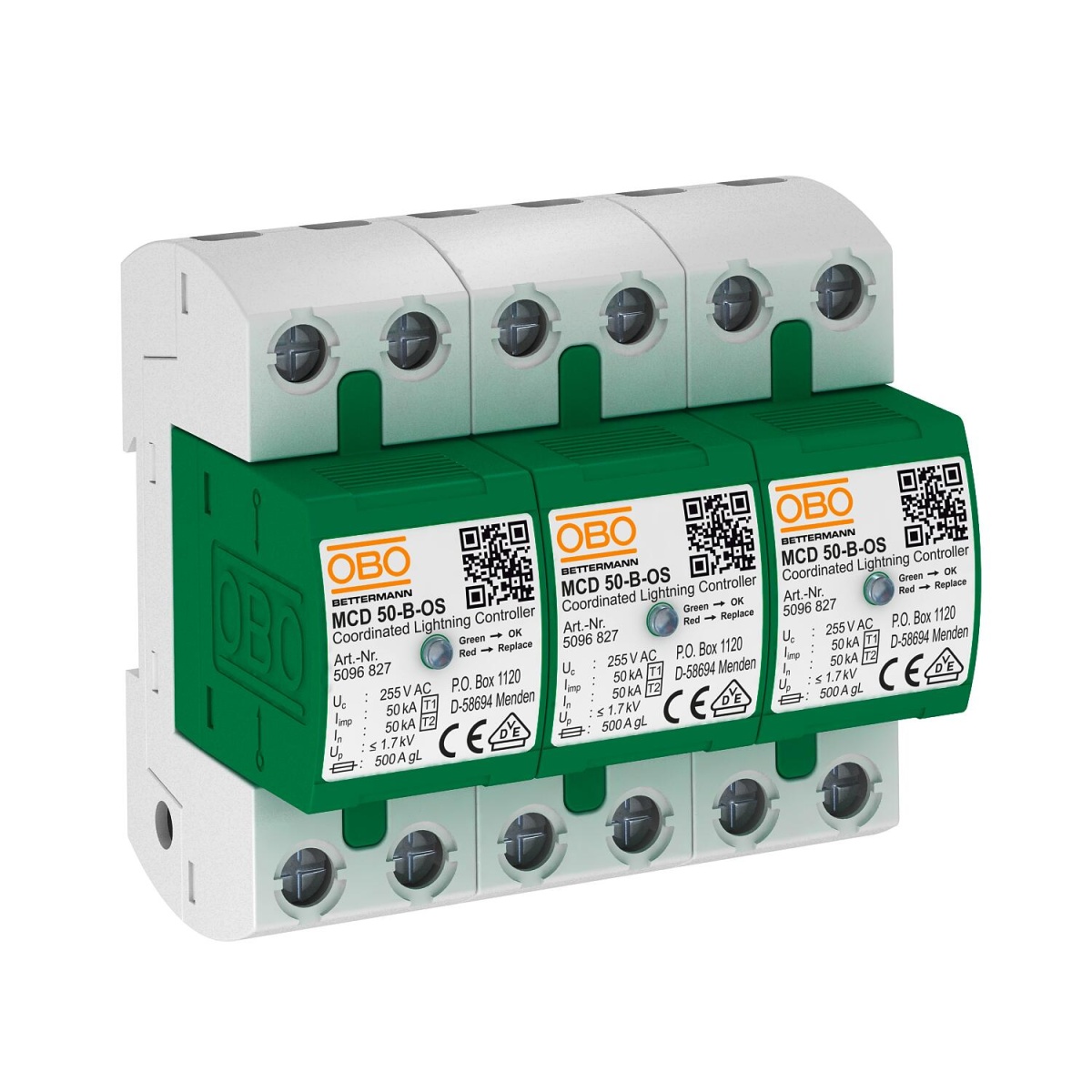

Descarregador combinado Kit com sinalização visual 255V
Ref Nortécnica:
EAN:
4012195288282
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Corrente de impulso de raio 10350 µs
50
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
6 espaços modulares
Nível de proteção de tensão
1.7
Adequado para uso no exterior
-
Exaustão
Não
Capacidade de extinção de corrente sucessiva
-
Tensão máxima contínua AC
255
Corrente de descarga nominal 820
50
Tensão nominal CA
230
Tensão nominal DC
-
Classe de ensaio tipo 1
Sim
Nível de proteção L-N
1.7
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
-
Secção do condutor rígido máx. monomulti filamento
50
Secção flexível do condutor máx. fio fino
-
Nível de proteção de tensão DC - DC-
-
Nível de proteção de tensão DC DC- - PE
-
Energia específica WR
-
Esquema de ligação DC
Não
Esquema de ligação TI
Não
Esquema de ligação TN
Sim
Esquema de ligação TN-C
Sim
Esquema de ligação TN-S
Não
Esquema de ligação TT
Não
Configuração de outro esquema de ligação
Não
Esquema de ligação TN-C-S
Não
Marcas
OBO
Descrição Longa
Descarregador combinado do tipo 1+2, 3 polos, com indicador ótico de funcionamento, para aplicação
em redes TN-C.
Completamente pré-montado e pronto a instalar, composto por:
3 x MCD 50-B-OS: descarregador do tipo 1+2 EN 61643-11. Para interface 0 em 2 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 62305 ou VDE 0185-305.
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE
0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo e até 150 kA (10/350) no
total
• Nível de proteção <1,7 kV, possibilita a proteção do aparelho
• Resistência a curto-circuito 10 kA, proteção prévia por fusível até 500 A gL/gG
• Consumo de energia < 26 mW/Polo
• Explosor de equipotencial, blindado sem insuflação
Aplicação: áreas industriais e edifícios com proteção exterior contra descargas atmosféricas
das classes I a IV.
