Descarregador combinado V25 tipo 1+2 para instalações FV com contacto FS como inversor livre de potencial • Unidade completa à base de varistor, conectável, com dispositivo de separação • Conexão em estrela resistente a falhas conforme VDE 0100-712 (EN 50539-12) • Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44) • Capacidade de descarga até 7 kA (10/350) e 50 kA (8/20) por polo • Nível de proteção reduzido DC: < 3,0 KV e Uoc máx = 900V CC • Com indicador visual de funcionamento para utilização em quadros de distribuição Aplicação: instalações FV com sistema de proteção contra descargas atmosféricas
Descarregadores de Sobretensão

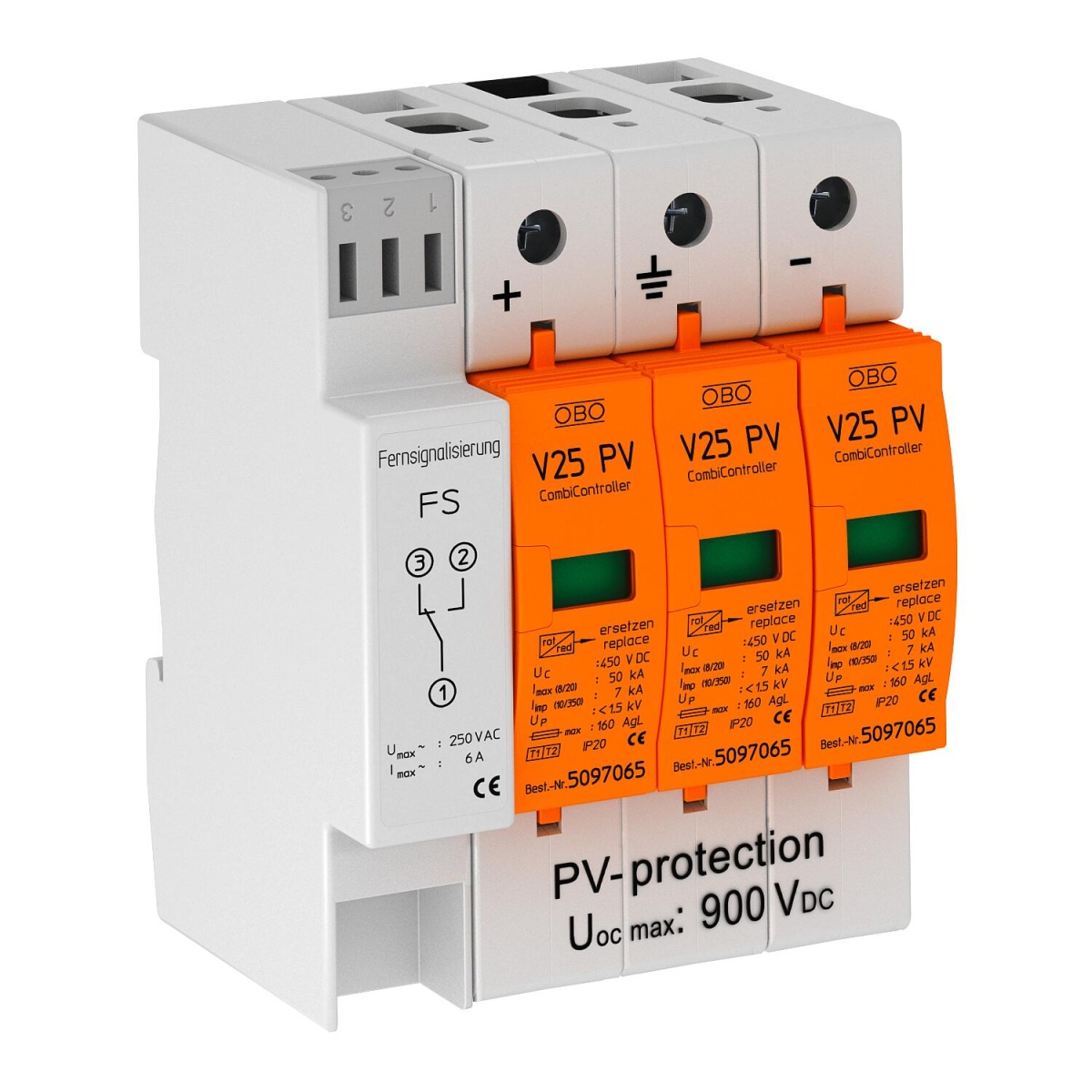

Descarregador combinado V25 3 polos para sistema FV com SD 900V DC
Ref Nortécnica:
EAN:
4012195709121
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Corrente de impulso de raio 10350 µs
7
Número de polos
-
Tamanho do fusível
4 espaços modulares
Nível de proteção de tensão
3.0
Sinalização remota
Sim
Capacidade de extinção de corrente sucessiva
-
Tensão máxima contínua AC
-
Tensão nominal CA
-
Tensão nominal DC
-
Classe de ensaio
-
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
900
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
-
Secção do condutor rígido máx. monomulti filamento
35
Secção flexível do condutor máx. fio fino
-
Nível de proteção de tensão DC - DC-
-
Nível de proteção de tensão DC DC- - PE
-
Energia específica WR
-
Efeito de proteção coordenada por energia em relação ao equipamento terminal
-
Esquema de ligação DC
Sim
Esquema de ligação TI
Não
Esquema de ligação TN
Não
Esquema de ligação TN-C
Não
Esquema de ligação TN-S
Não
Esquema de ligação TT
Não
Configuração de outro esquema de ligação
Não
Esquema de ligação TN-C-S
Não
Nível de proteção de tensão L-PE
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Comutação de tensão por tecnologia "spark gap"
-
Tomada de tensão protegida contra sobreintensidades
-
Marcas
OBO
Descrição Longa
Descarregador combinado V25 tipo 1+2 para instalações FV com contacto FS como inversor livre de potencial
• Unidade completa à base de varistor, conectável, com dispositivo de separação
• Conexão em estrela resistente a falhas conforme VDE 0100-712 (EN 50539-12)
• Ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 7 kA (10/350) e 50 kA (8/20) por polo
• Nível de proteção reduzido DC: < 3,0 KV e Uoc máx = 900V CC
• Com indicador visual de funcionamento para utilização em quadros de distribuição
Aplicação: instalações FV com sistema de proteção contra descargas atmosféricas
