Para a aplicação em sistemas de TN-S e TT como explosor de equipotencial N-PE tipo 1 (classe B) IEC 61643, para interface 0 em 1 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305 parte 4 para a aplicação como explosor de equipotencial entre N e PE. • Corresponde à VDE-AR-N 4100 • Capacidade de descarga 125 kA (10/350 µs) • Incl. tampas para assinalar as ligações • Nível de proteção <2,5kV • Explosor sem insuglação: é possível a aplicação em quadros d ditribuição Exemplo de aplicação: descarregador atmosférico conforme VDE-AR-N 4100 para a área do pré-contador. Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
Descarregadores de Sobretensão

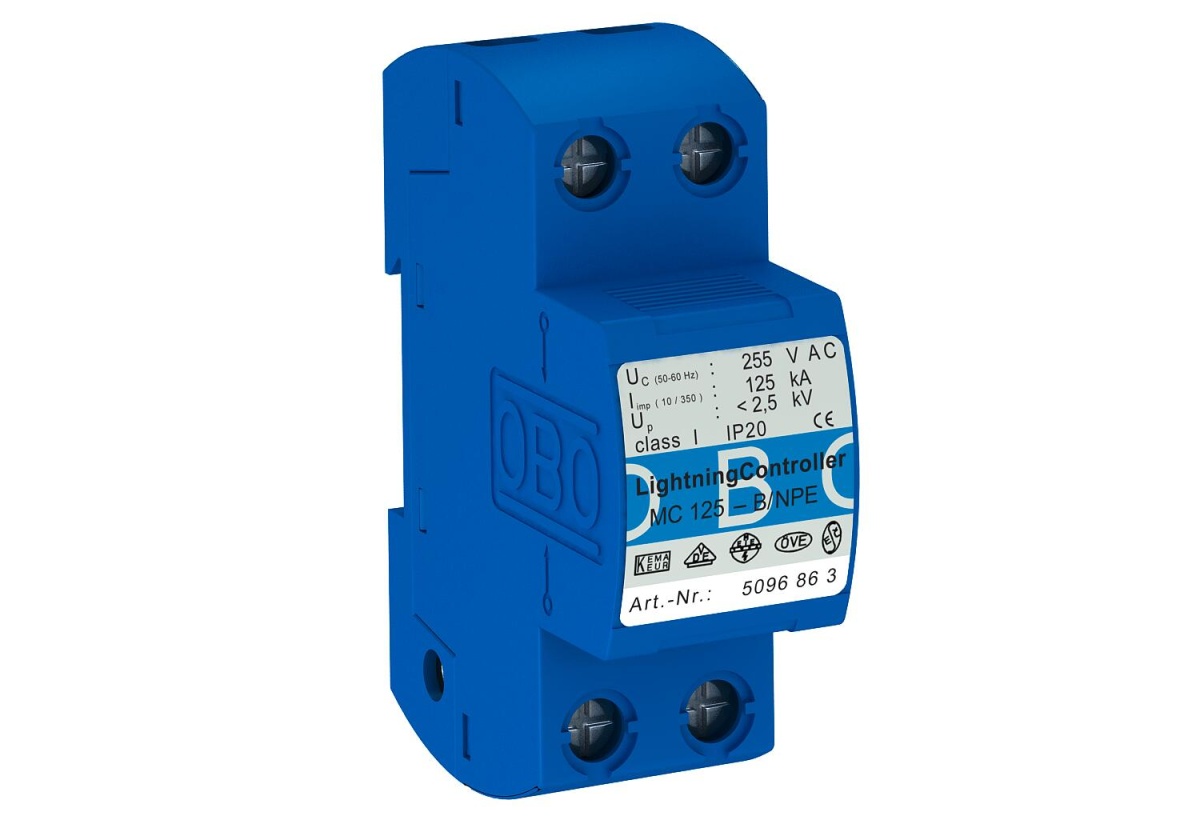

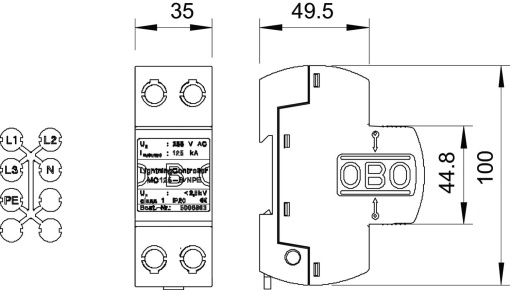

Descarregador de sobretensões para N contra PE 255V
Ref Nortécnica:
255096863
EAN:
4012195966449
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Corrente de impulso de raio 10350 µs
-
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
2 espaços modulares
Nível de proteção de tensão
2.5
Adequado para uso no exterior
-
Exaustão
Não
Capacidade de extinção de corrente sucessiva
0.1
Tensão máxima contínua AC
255
Corrente de descarga nominal 820
-
Tensão nominal CA
230
Tensão nominal DC
-
Classe de ensaio tipo 1
Sim
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Nenhum
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
-
Secção do condutor rígido máx. monomulti filamento
50
Secção flexível do condutor máx. fio fino
-
Nível de proteção de tensão DC - DC-
-
Nível de proteção de tensão DC DC- - PE
-
Energia específica WR
-
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
-
Esquema de ligação TN-C
-
Esquema de ligação TN-S
-
Esquema de ligação TT
-
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
-
Marcas
OBO
Descrição Longa
Para a aplicação em sistemas de TN-S e TT como explosor de equipotencial N-PE tipo 1 (classe B) IEC 61643, para interface 0 em 1 (LPZ) de acordo com o conceito de zonas de proteção contra descargas atmosféricas conforme a IEC 61312-1 ou DIN VDE 0185-305 parte 4 para a aplicação como explosor de equipotencial entre N e PE.
• Corresponde à VDE-AR-N 4100
• Capacidade de descarga 125 kA (10/350 µs)
• Incl. tampas para assinalar as ligações
• Nível de proteção <2,5kV
• Explosor sem insuglação: é possível a aplicação em quadros d ditribuição
Exemplo de aplicação: descarregador atmosférico conforme VDE-AR-N 4100 para a área do pré-contador.
Nota: é necessário, no total, 5 m de cabo como comprimento de desacoplamento para a proteção contra sobretensões.
