Descarregador tipo 1+2 para montagem em barramentos de 40 mm, para sistemas TN-S e TT • Nível de proteção <1,5 kV para proteção dos aparelhos terminais • Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305) • Capacidade de descarga de correntes de raio até 100 kA (10/350) 3+NPE • Cumpre os requisitos da VDE 0100-534 (IEC 60364-5-53) • Capacidade de extinção da corrente de seguimento até 50 kA, proteção prévia por fusível máx. até 315 A gL/gG • Explosores de equipotencial para aplicação na área do pré-contador conforme a VDE-AR-N 4100 Aplicação: edifícios com proteção contra descargas atmosféricas ou exposição de linhas aéreas.
Descarregadores de Sobretensão

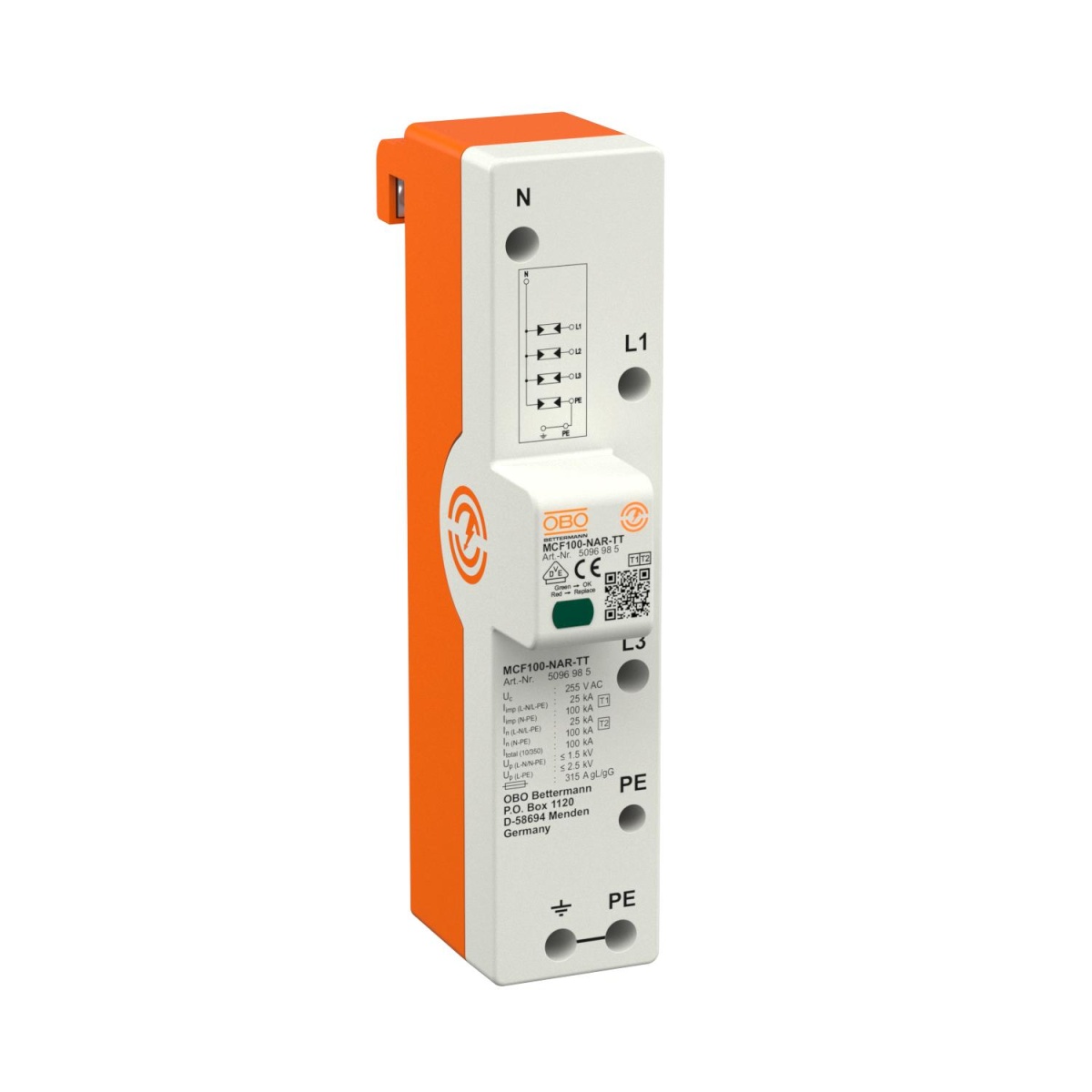

Descarregador de sobretensões três polos com NPE 255V
Ref Nortécnica:
EAN:
4012196608744
Descrição
Informações Técnicas
Atributos
Método de montagem
Barramento
Corrente de impulso de raio 10350 µs
25
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
Outro
Nível de proteção de tensão
1.5
Adequado para uso no exterior
-
Exaustão
-
Capacidade de extinção de corrente sucessiva
0.1
Tensão máxima contínua AC
255
Corrente de descarga nominal 820
25
Tensão nominal CA
230
Tensão nominal DC
-
Classe de ensaio tipo 1
-
Nível de proteção L-N
1.5
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Nível de proteção de tensão N-PE
1.5
Fusível de backup integrado
-
Secção do condutor rígido máx. monomulti filamento
35
Secção flexível do condutor máx. fio fino
35
Nível de proteção de tensão DC - DC-
-
Nível de proteção de tensão DC DC- - PE
-
Energia específica WR
-
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
Sim
Esquema de ligação TN-C
-
Esquema de ligação TN-S
Sim
Esquema de ligação TT
Sim
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
Sim
Marcas
OBO
Descrição Longa
Descarregador tipo 1+2 para montagem em barramentos de 40 mm, para sistemas TN-S e TT
• Nível de proteção <1,5 kV para proteção dos aparelhos terminais
• Compensação de potencial para proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio até 100 kA (10/350) 3+NPE
• Cumpre os requisitos da VDE 0100-534 (IEC 60364-5-53)
• Capacidade de extinção da corrente de seguimento até 50 kA, proteção prévia por fusível máx. até 315 A gL/gG
• Explosores de equipotencial para aplicação na área do pré-contador conforme a VDE-AR-N 4100
Aplicação: edifícios com proteção contra descargas atmosféricas ou exposição de linhas aéreas.
