Descarregador de sobretensões tipo 2+3 • Unidade completa, composta por módulo e tampa, pré-montada e pronta a instalar • Indicado para sistemas de redes TN-S e TT • Inclui dispositivo de separação térmico e dinâmico • Com indicação ótica de avarias • Elevada condutividade em caso de longa vida útil • Ligações identificadas Exemplo de aplicação: edifícios residenciais, vivendas unifamiliares.
Descarregadores de Sobretensão

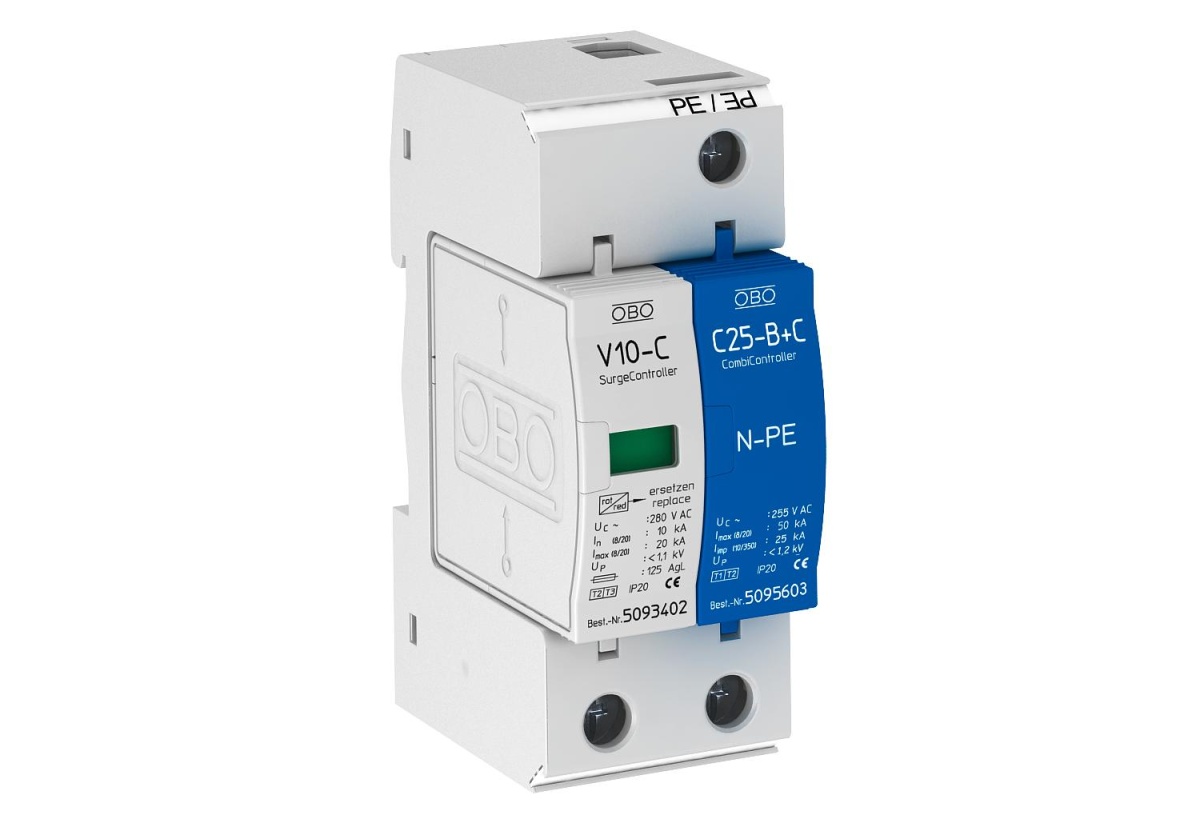

Descarregador sobretensões V10 versão unipolar com NPE 280V
Ref Nortécnica:
255093418
EAN:
4012195382799
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
2 espaços modulares
Nível de proteção de tensão
1.1
Tensão máxima contínua AC
280
Corrente de descarga nominal 820
10
Tensão nominal CA
230
Tensão nominal DC
-
Ensaio de categoria tipo 2
Sim
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
1.2
Fusível de backup integrado
-
Secção do condutor rígido máx. monomulti filamento
35
Secção flexível do condutor máx. fio fino
-
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
Sim
Esquema de ligação TN-C
-
Esquema de ligação TN-S
Sim
Esquema de ligação TT
Sim
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
Sim
Corrente de choque de descarga máxima 820
20
Resistência a curto-circuito Isccr
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Proteção contra curto-circuitos integrada
-
Proteção contra curto-circuitos seletiva integrada - por fusível gG
-
Sem correntes de fuga
-
Marcas
OBO
Descrição Longa
Descarregador de sobretensões tipo 2+3
• Unidade completa, composta por módulo e tampa, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN-S e TT
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de longa vida útil
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais, vivendas unifamiliares.
