Descarregador de sobretensões tipo 2 • Unidade completa, composta por módulos e base, pré-montada e pronta a instalar • Indicado para sistemas de redes TN • Módulo de encaixe, podendo ser separado da base sem ferramentas • Com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções • Inclui dispositivo de separação térmico e dinâmico • Com indicação ótica de avarias • Elevada condutividade em caso de utilização prolongada • Ligações identificadas Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
Descarregadores de Sobretensão

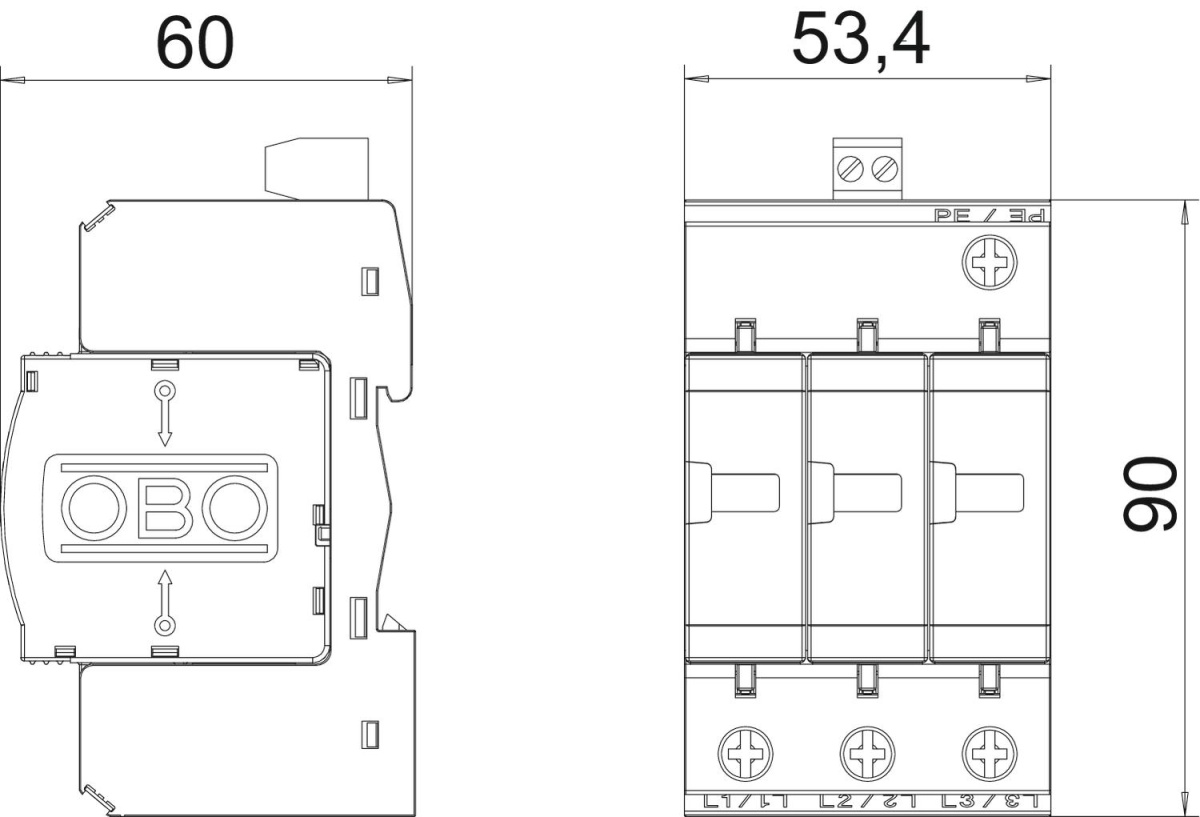

Descarregador sobretensões V20 3 polos com sinalização remota 280V
Ref Nortécnica:
EAN:
4012195240198
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Com contato de sinalização remota
Sim
Número de condutores Sem aterramento
-
Tamanho do fusível
3 espaços modulares
Nível de proteção de tensão
1.3
Tensão máxima contínua AC
280
Corrente de descarga nominal 820
20
Tensão nominal CA
230
Tensão nominal DC
-
Ensaio de categoria tipo 2
Sim
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
Não
Secção do condutor rígido máx. monomulti filamento
35
Secção flexível do condutor máx. fio fino
-
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
-
Esquema de ligação TN-C
-
Esquema de ligação TN-S
-
Esquema de ligação TT
-
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
-
Corrente de choque de descarga máxima 820
40
Resistência a curto-circuito Isccr
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Proteção contra curto-circuitos integrada
-
Proteção contra curto-circuitos seletiva integrada - por fusível gG
-
Sem correntes de fuga
-
Marcas
OBO
Descrição Longa
Descarregador de sobretensões tipo 2
• Unidade completa, composta por módulos e base, pré-montada e pronta a instalar
• Indicado para sistemas de redes TN
• Módulo de encaixe, podendo ser separado da base sem ferramentas
• Com sinalização à distância, contacto de trabalho livre de potencial, para a monitorização de funções
• Inclui dispositivo de separação térmico e dinâmico
• Com indicação ótica de avarias
• Elevada condutividade em caso de utilização prolongada
• Ligações identificadas
Exemplo de aplicação: edifícios residenciais e industriais, vivendas unifamiliares.
