Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas • Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44) • Capacidade de dissipação até 40 kA (8/20) por polo • Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC) • Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento • Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição • Elevada condutividade em caso de longa vida útil Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
Descarregadores de Sobretensão

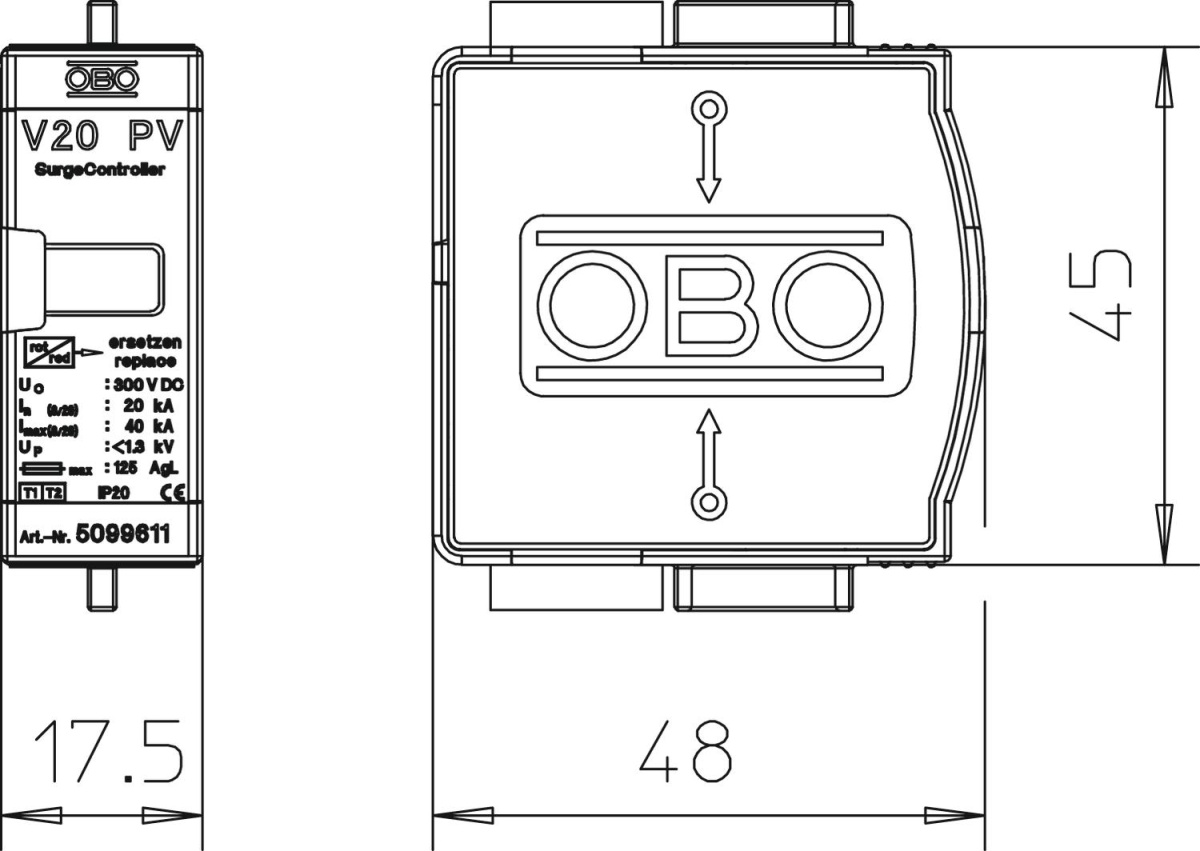

Descarregador sobretensões V20 Módulo de substituição para FV 300V DC
Ref Nortécnica:
EAN:
4012195708902
Descrição
Informações Técnicas
Atributos
Método de montagem
No elemento básico
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
1 espaço modular
Nível de proteção de tensão
1.3
Tensão máxima contínua AC
300
Corrente de descarga nominal 820
20
Tensão nominal CA
400
Tensão nominal DC
-
Ensaio de categoria tipo 2
Sim
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
300
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
Não
Secção do condutor rígido máx. monomulti filamento
35
Secção flexível do condutor máx. fio fino
-
Esquema de ligação DC
Sim
Esquema de ligação TI
Não
Esquema de ligação TN
Sim
Esquema de ligação TN-C
Sim
Esquema de ligação TN-S
Sim
Esquema de ligação TT
Sim
Configuração de outro esquema de ligação
Não
Esquema de ligação TN-C-S
Sim
Corrente de choque de descarga máxima 820
40
Resistência a curto-circuito Isccr
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Proteção contra curto-circuitos integrada
-
Proteção contra curto-circuitos seletiva integrada - por fusível gG
-
Sem correntes de fuga
-
Marcas
OBO
Descrição Longa
Módulo de substituição - tipo 2, descarregador de sobretensão para instalações fotovoltaicas
• Para compensação de potencial para proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de dissipação até 40 kA (8/20) por polo
• Baixo nível de proteção CC: < 2,0 KV por polo (circuito em Y: 4,0 KV e Uoc máx = 1000V CC)
• Descarregador de encaixe com separador termodinâmico e indicador ótico de funcionamento
• Descarregador varistor de óxido de zinco blindado sem insuflação para aplicação em quadros de distribuição
• Elevada condutividade em caso de longa vida útil
Exemplo de aplicação: instalações fotovoltaicas sem ou com sistema isolado de proteção contra descargas atmosféricas em separado.
