Descarregador de sobretensões módulo compacto tipo 2+3 • Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44) • Capacidade de descarga até 60 kA (8/20) no total • Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm • Tecnologia varistor de alto desempenho • Inclui dispositivo de separação térmico e dinâmico e visor ótico de funcionamento • Versão ...-AS com sinalização acústica adicional de defeitos (desativável) Aplicação: subdistribuição / distribuição de pisos, assim como proteção de equipamentos de sistemas trifásicos.
Descarregadores de Sobretensão

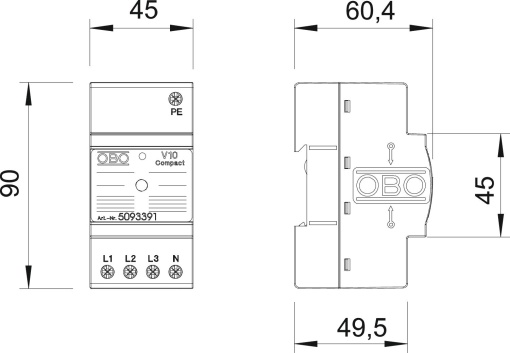

Descarregador V10 Compact com sinalização acústica 255V
Ref Nortécnica:
EAN:
4012195299448
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Com contato de sinalização remota
Não
Número de condutores Sem aterramento
-
Tamanho do fusível
Outro
Nível de proteção de tensão
1.1
Tensão máxima contínua AC
255
Corrente de descarga nominal 820
10
Tensão nominal CA
230
Tensão nominal DC
-
Ensaio de categoria tipo 2
Sim
Nível de proteção L-N
-
Sinalização no nível do dispositivo
Acústica e ótica
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
-
Fusível de backup integrado
Não
Secção do condutor rígido máx. monomulti filamento
10
Secção flexível do condutor máx. fio fino
-
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
Sim
Esquema de ligação TN-C
-
Esquema de ligação TN-S
Sim
Esquema de ligação TT
Sim
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
Sim
Corrente de choque de descarga máxima 820
20
Resistência a curto-circuito Isccr
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Proteção contra curto-circuitos integrada
-
Proteção contra curto-circuitos seletiva integrada - por fusível gG
-
Sem correntes de fuga
-
Marcas
OBO
Descrição Longa
Descarregador de sobretensões módulo compacto tipo 2+3
• Proteção contra sobretensões em subdistribuições conforme a VDE 0100-443 (IEC 60364-4-44)
• Capacidade de descarga até 60 kA (8/20) no total
• Solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• Tecnologia varistor de alto desempenho
• Inclui dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-AS com sinalização acústica adicional de defeitos (desativável)
Aplicação: subdistribuição / distribuição de pisos, assim como proteção de equipamentos de sistemas trifásicos.
