Descarregador de sobretensões compacto tipo 2+3 • para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44) • capacidade de descarga até 60 kA (8/20) no total • solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm • tecnologia varistor de alto desempenho • incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento • Versão ...-FS com contacto de inversão sem potencial para sinalização remota Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.
Descarregadores de Sobretensão

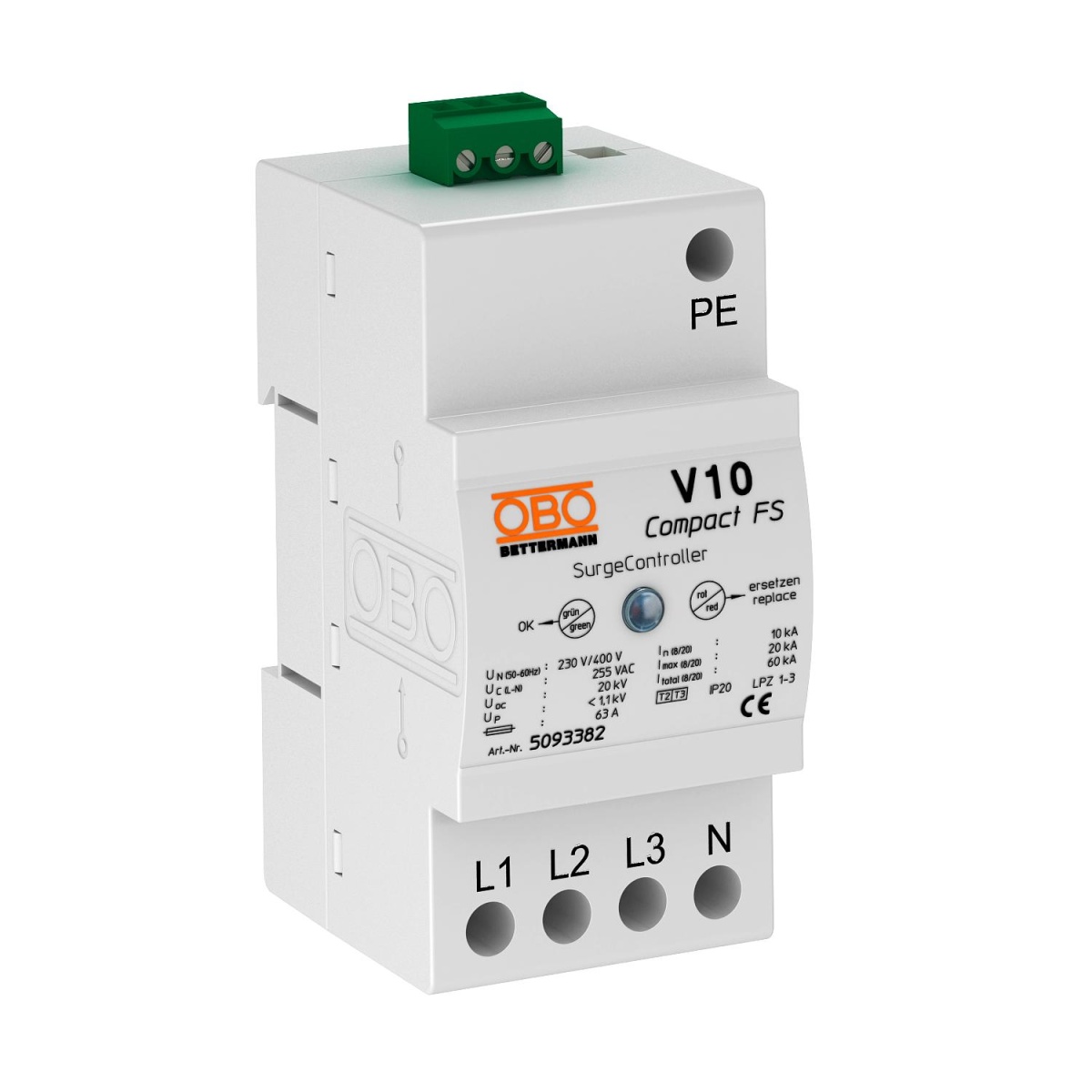

Descarregador V10 Compact com sinalização remota 255V
Ref Nortécnica:
EAN:
4012196098583
Descrição
Informações Técnicas
Atributos
Método de montagem
Perfil DIN 35 mm
Com contato de sinalização remota
Sim
Número de condutores Sem aterramento
-
Tamanho do fusível
Outro
Nível de proteção de tensão
-
Tensão máxima contínua AC
255
Corrente de descarga nominal 820
10
Tensão nominal CA
230
Tensão nominal DC
-
Ensaio de categoria tipo 2
Sim
Nível de proteção L-N
1.1
Sinalização no nível do dispositivo
Ótico
Máxima tensão DC contínua
-
Grau de proteção IP
IP20
Tensão fotovoltaica máx.
-
Nível de proteção de tensão N-PE
1.2
Fusível de backup integrado
Não
Secção do condutor rígido máx. monomulti filamento
10
Secção flexível do condutor máx. fio fino
10
Esquema de ligação DC
-
Esquema de ligação TI
-
Esquema de ligação TN
Sim
Esquema de ligação TN-C
-
Esquema de ligação TN-S
Sim
Esquema de ligação TT
Sim
Configuração de outro esquema de ligação
-
Esquema de ligação TN-C-S
Sim
Corrente de choque de descarga máxima 820
20
Resistência a curto-circuito Isccr
-
Proteção de sobreintensidade máx. Ligação em paralelo fusível
-
Proteção de sobreintensidade máx. Ligação em série fusível
-
Proteção contra curto-circuitos integrada
-
Proteção contra curto-circuitos seletiva integrada - por fusível gG
-
Sem correntes de fuga
-
Marcas
OBO
Descrição Longa
Descarregador de sobretensões compacto tipo 2+3
• para a ligação equipotencial de proteção contra sobretensões conforme a VDE 0100-443 (IEC 60364-4-44)
• capacidade de descarga até 60 kA (8/20) no total
• solução 3+1 integrada para sistema de rede TN e TT de largura de módulo de 45 mm
• tecnologia varistor de alto desempenho
• incl. dispositivo de separação térmico e dinâmico e visor ótico de funcionamento
• Versão ...-FS com contacto de inversão sem potencial para sinalização remota
Aplicação: indústria, edifícios residenciais e proteção de sistemas trifásicos.
