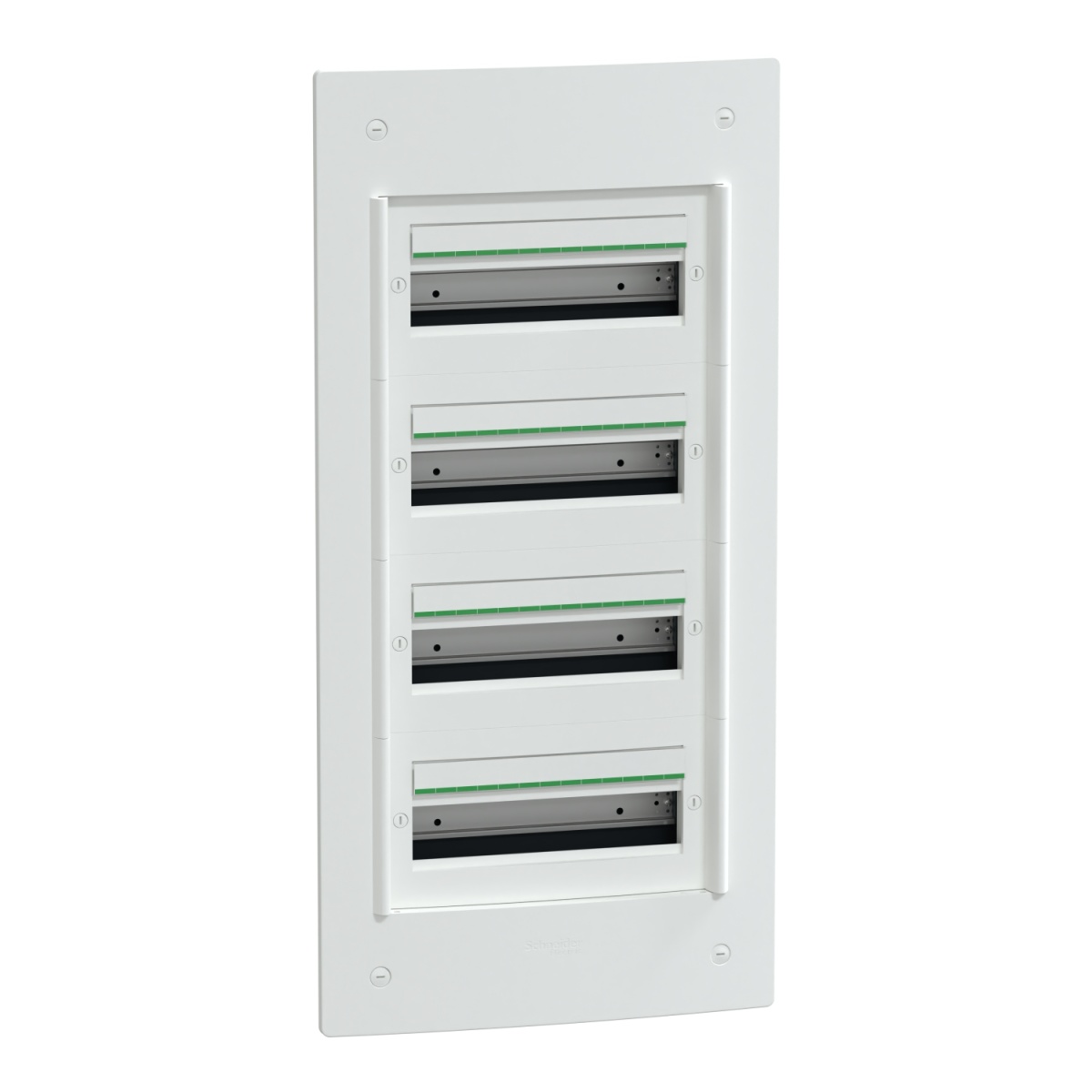

PrismaSet XS Quadro Encastrar 4 filas 13 módulos 3 TB

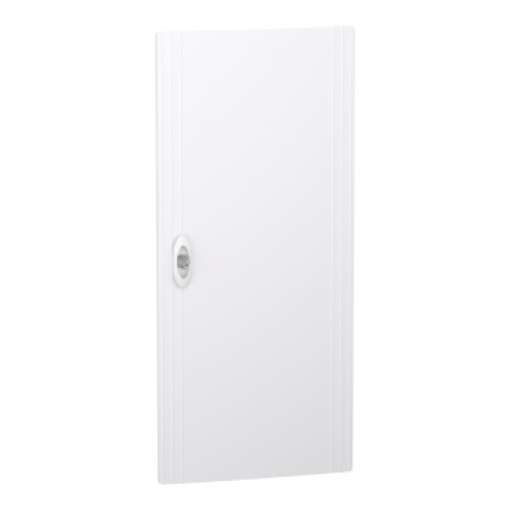

Este Prismaset XS é um quadro de distribuição para montagem embutida. Este quadro de plástico é composto por 4 filas de 13 módulos de 18 mm. Pode acomodar todos os tipos de aparelhagens modulares. Este quadro destina-se à instalação interior. O grau de proteção IP é IP40 com porta e IP30 sem porta. Pode ser instalada uma porta opcional. A cor do quadro e da face frontal é branca (RAL 9003). Este quadro pronto a usar destina-se a sectores residenciais e terciários. É concebido para eletricistas, fornecendo ergonomia e flexibilidade de instalação. Os cabos podem entrar através da parte superior ou inferior do quadro através das placas de entrada de cabos amovíveis. Permite a entrada por cabo ou tubo. Está equipado com 1 placa traseira e 4 calhas DIN. As calhas são amovíveis e facilitam as operações de cablagem e manutenção. Inclui 1 bloco terminal de terra, 1 neutro e 1 fase. O bloco terminal de terra fornece 28 saídas (6x25mm² + 22x4mm²). O bloco de terminais de fase e neutro fornece 7 saídas (1x35mm² + 6x16mm²). É fornecido com 4 etiquetas de identificação, 4 protetores de etiquetas, 1 fita de obturação e algum hardware de fixação de cabos. A classe de isolamento elétrico é classe II. A tensão de isolamento nominal da Ui é de 400 V. A categoria de sobretensão é II. A corrente nominal In é de até 90 A. A potência dissipada é de 76 W. Está em conformidade com as normas IEC 60670-1 e 24, IEC 61439-1 e 3. As dimensões totais são (L) 351 mm x (A) 810 mm x (P) 109 mm. O peso do produto é de 5,520 kg. O quadro e a placa frontal são feitos de tecnoplástico. A parte traseira é feita de tecnoplástico. A resistência do plástico às chamas e ao calor anormal é de 750 °C para o invólucro e a placa frontal e de 850 °C para a placa posterior. O grau de proteção IK é IK08 sem porta e IK09 com porta. A temperatura de funcionamento é de -25°C a 60°C.
