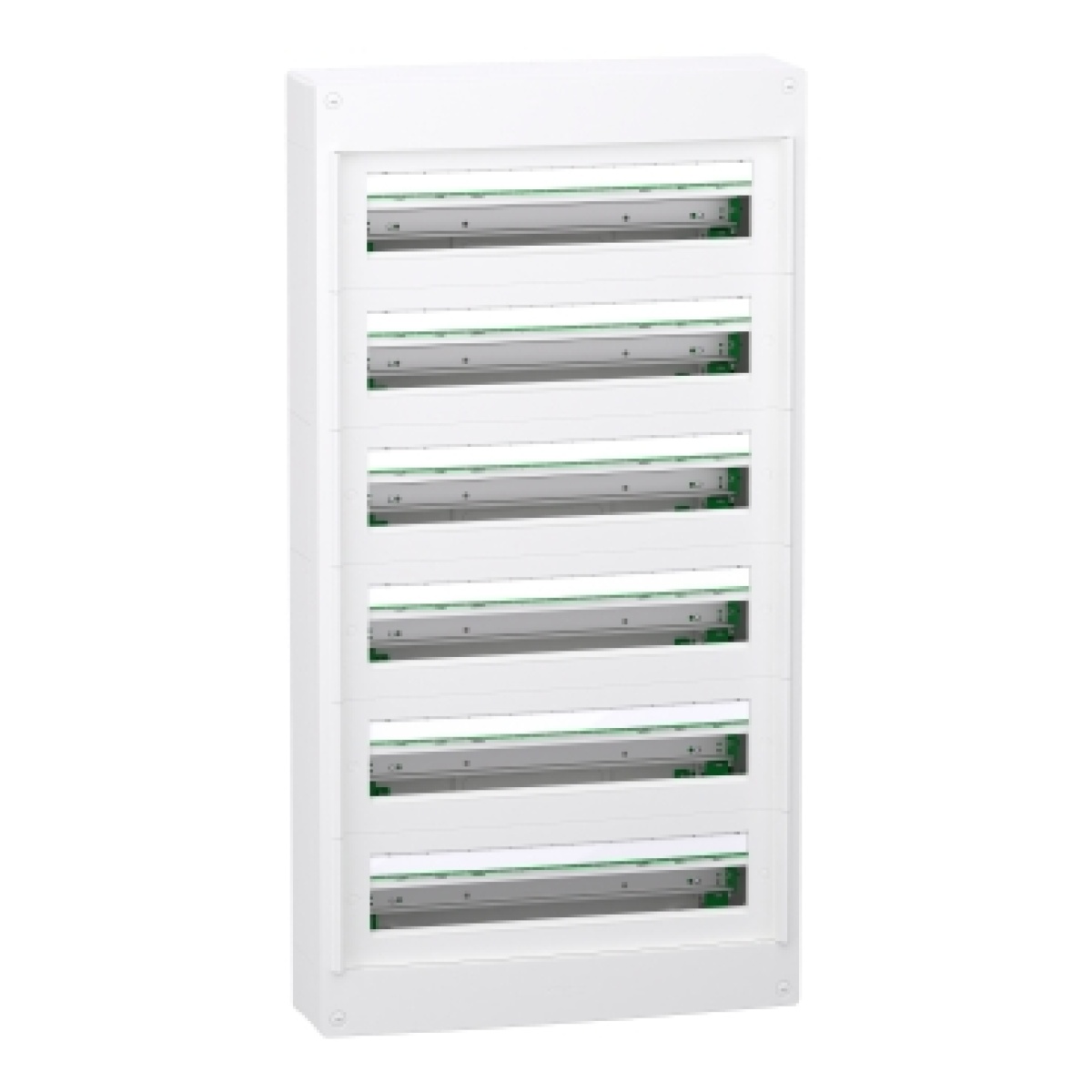

PrismaSet XS Quadro Saliente 6 filas 24 módulos 1 TB

Este Prismaset XS é um quadro de distribuição para montagem saliente. Este quadro metálico e plástico é composto por 6 filas de 24 módulos de 18 mm. Pode acomodar todos os tipos de aparelhagens modulares. Este quadro destina-se à instalação interior. O grau de proteção IP é IP40 com porta e IP30 sem porta. Pode ser instalada uma porta opcional. A cor do quadro e da face frontal é branca (RAL 9003). Este quadro pronto a usar destina-se a sectores residenciais e terciários. É concebido para eletricistas, fornecendo ergonomia e flexibilidade de instalação. Os cabos podem entrar através da parte superior ou inferior do quadro através das placas de entrada de cabos amovíveis. Permite a entrada por cabo, tubo ou calha. Está equipado com 1 placa traseira e 6 calhas DIN. As calhas são amovíveis e facilitam as operações de cablagem e manutenção. É fornecido com um bloco terminal à terra. Este bloco de terminal fornece 14 saídas (3x25mm² + 11x4mm²). Também pode acomodar um distribuidor VDIS vertical com 24 módulos. É fornecido com 6 etiquetas de identificação, 6 protetores de etiqueta, 2 tiras de placa de obturação e algum hardware de fixação de cabos. A classe de isolamento elétrico é classe II. A tensão de isolamento nominal da Ui é de 400 V. A categoria de sobretensão é II. A corrente nominal In é de até 125 A. A potência dissipada é de 100 W. Está em conformidade com as normas IEC 60670-1 e 24, IEC 61439-1 e 3. As dimensões totais são (L) 550 mm x (A) 1050 mm x (P) 148 mm. O peso do produto é de 11,770 kg. O quadro e a placa frontal são feitos de tecnoplástico. A parte traseira é feita de metal. A resistência do plástico às chamas e ao calor anormal é de 750 °C para o invólucro e a placa frontal. O grau de proteção IK é IK08 sem porta e IK09 com porta. A temperatura de funcionamento é de -25°C a 60°C.
