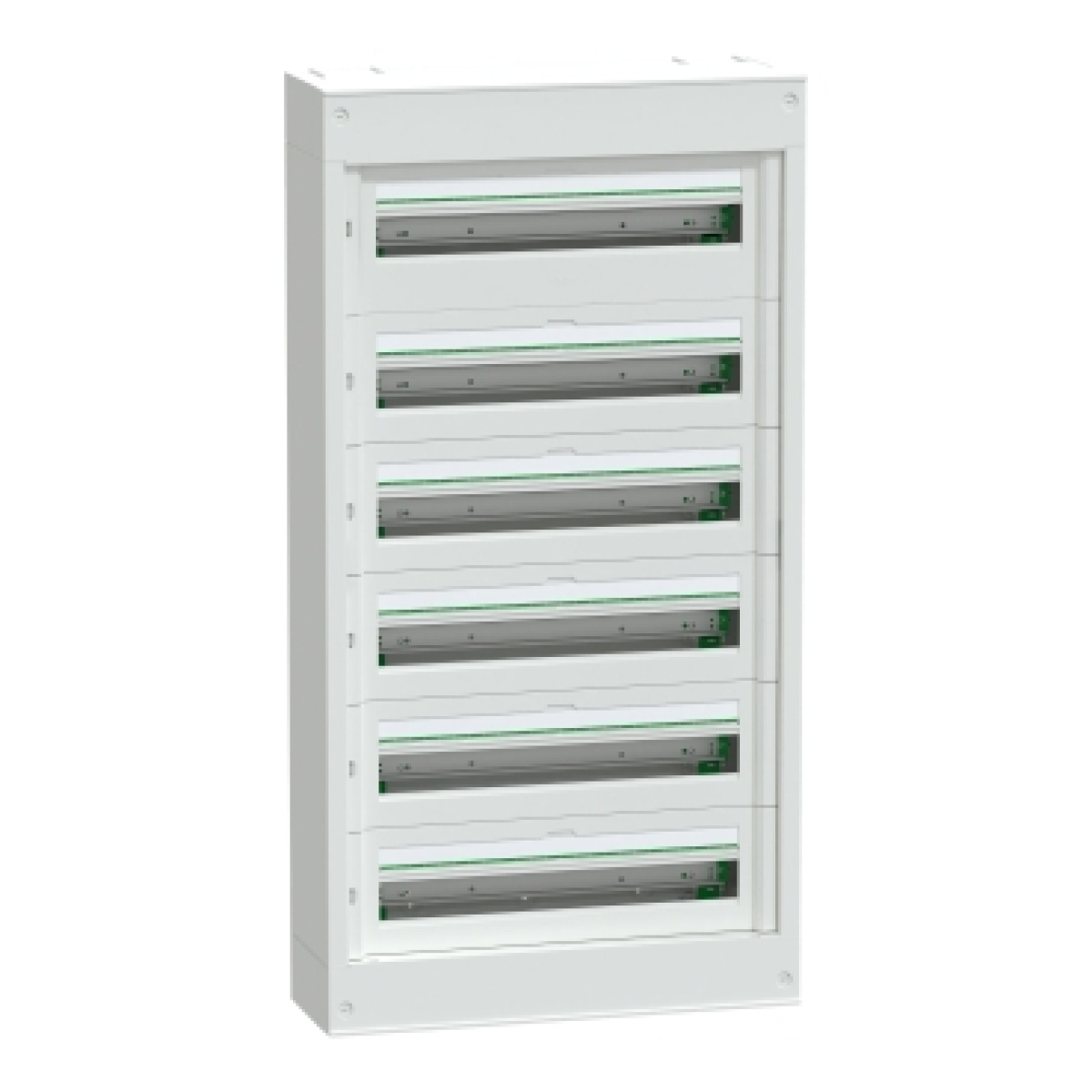

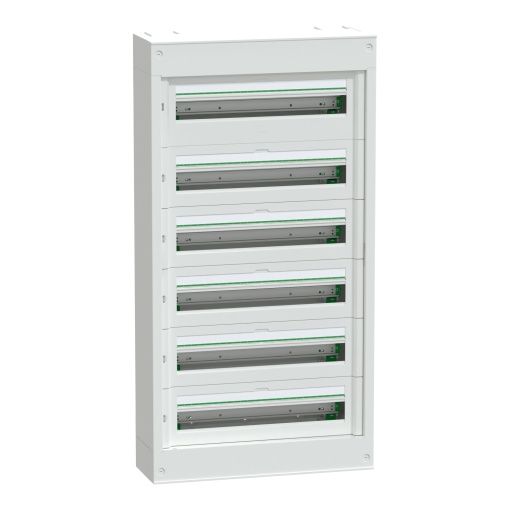

Quadro PrismaSeT S, 24 módulos 6 Filas, saliente

O PrismaSeT S é um quadro de distribuição de baixa tensão saliente de 144 módulos Este quadro de metal e plástico é composto por 6 filas de 24 módulos de 18mm Pode acomodar todo o tipo de dispositivos de protecção e controlo mudolar Dispõe de um espaço maior, na primeira fila, para comportar um disjuntor/interruptor NSXm 160 Equipado com um módulo de proteção diferencial, no caso de ser necessário Destinado à instalação em interiores nos setores residencial e comercial Concebido para electricistas, proporcionando ergonomia e flexibilidade na hora de instalar Os cabos podem entrar pela parte superior ou inferior do quadro, através de placas de entrada de cabos amovíveis Permite a entrada por cabo, tubo ou calha Apresenta um grau de proteção IP41, IK09 com porta e um grau de proteção IP30, IK08 sem porta Pode-se instalar uma porta opcional A parte frontal do quadro é branca (RAL 9003) Equipado com 4 calhas assimétricas removíveis, que facilitam cablagem e manutenção do quadro Com 1 bloco de terminais, proporciona 48 saídas (6x25mm² + 42x4mm²) Também pode alojar um distribuidor Acti9 VDIS Equipado com 4 protetores de etiquetas, 3 clipes de cabo, 4 placas modulares e 4 placas de obturação Apresenta uma classe de isolamento elétrico II A sua tensão nominal de isolamento Ui é de 400 V, com uma corrente nominal In de 160A Categoria de sobretensão II Compre com as normas IEC 61439-1 e 3 As dimensões são: 570 mm (largura) x 1108 mm (altura) x 191 mm (profundidade) O invólucro é feito de metal e a parte frontal é de material tecnoplástico A sua resistência a incêndios é de 750°C para a parte frontal A sua temperatura de funcionamento é entre -25…60 °C
