É um contacto auxiliar padrão único que fornece duas informações remotas do estado do disjuntor. É utilizado em dispositivos Compact NSXm e PowerPact B. O contacto OF (aberto/fechado) indica a posição dos contactos principais do disjuntor. O contacto SD (indicação de disparo) indica se o disjuntor disparou. Existe um modelo de contacto auxiliar para informações OF e SD, dependendo do local onde está instalado no dispositivo. Este contacto auxiliar é um contacto de tipo comutador de ponto comum com 1 contacto normalmente aberto e 1 contacto normalmente fechado. A corrente nominal é de 5A e a carga mínima é de 2 mA a 17V CC. As categorias de utilização são AC12/AC13/DC12/DC13/DC14. O Compact NSXm incorpora 2 contactos auxiliares e é visível a partir da parte frontal graças aos sinalizadores verdes. Está em conformidade com a norma IEC 60947-5-1.
Aparelhos de Corte e Proteção

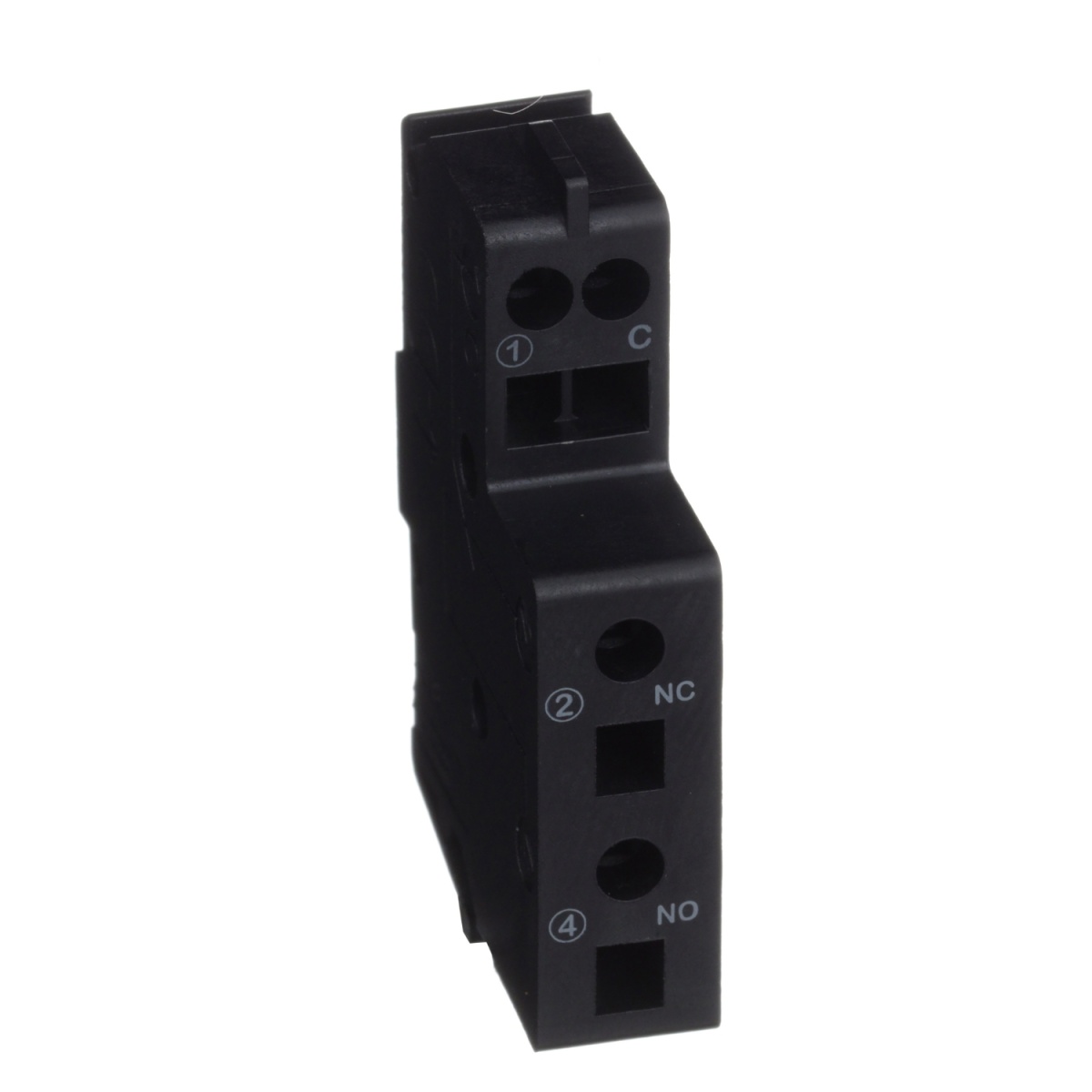

auxiliary contact spring OFSD - 1 NONC
Ref Nortécnica:
51LV426950
EAN:
3606485444215
Descrição
Informações Técnicas
Atributos
Método de montagem
Outro
Modelo
Integrável
Suporte da lâmpada
Nenhum
Corrente nominal de operação Ie em AC-15, 230 V
3
Acabamento da conexão elétrica
Conexão por terminal de mola
Número de comutadores de sinal de erro
1
Número de contatos como contato normalmente fechado
0
Número de contatos como contato normalmente aberto
0
Número de contatos como inversores
1
Marcas
Schneider Electric Portugal
