Este interruptor seccionador faz parte da nova geração da gama ComPacT NS630bNA a NS1600NA. A nova geração ComPacT NS mantém os mesmos desempenhos e apresenta um novo design e um novo comando ergonómico. É possível adicionar como opção o novo contacto auxiliar sem fios OF/SD no protocolo de comunicação ZigBee. Este ComPacT NS1250NA é um interruptor seccionador completo de 4 polos utilizado para controlar e isolar circuitos de distribuição elétrica. Este dispositivo é uma versão fixa, de ligação frontal e de acionamento manual. A tensão operacional é 690V CA 50/60 Hz. A corrente operacional (Ie) é de 1250 A (AC23A) e a corrente térmica convencional (Ith) é de 1250 A a 60°C. Este produto tem uma variedade de funções e acessórios opcionais. As dimensões são 327 mm (altura) x 280 mm (largura) x 147 mm (profundidade). Está em conformidade com as normas internacionais IEC 60947-1 e IEC60947-3. A nova geração do ComPacT NS faz parte da arquitetura EcoStruxure Power da Schneider Electric. A nova geração do ComPacT NS é mais sustentável com uma embalagem ecológica e parcerias ecológicas.
Aparelhos de Corte e Proteção

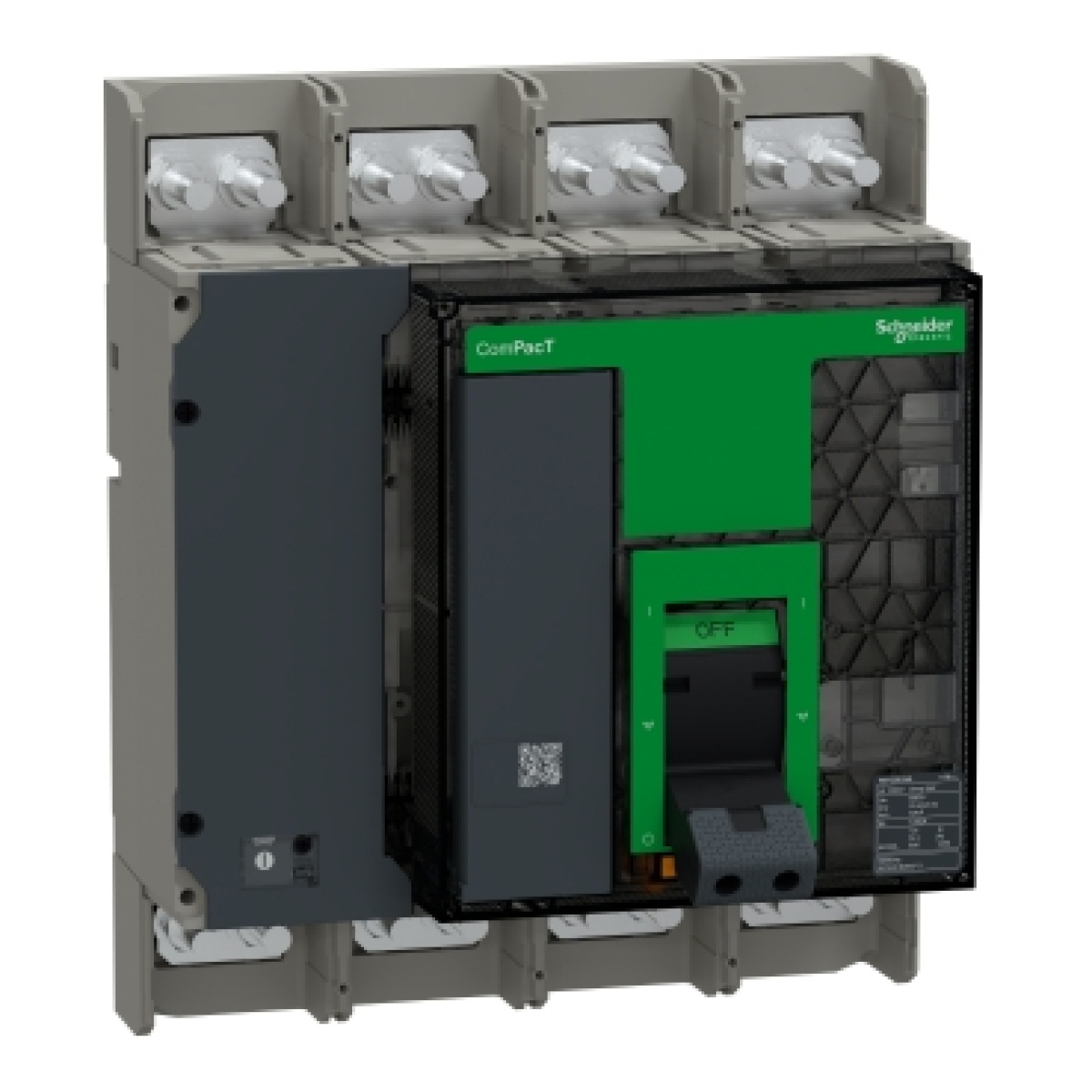

NS1250NA 4P 1250A Fixo Manual NA
Ref Nortécnica:
51C125S4NAFM
EAN:
3606482101012
Descrição
Informações Técnicas
Atributos
Largura
327
Altura
280
Profundidade
147
Cor da caixa
Cinzento
Potência de operação nominal em AC-3, 400 V
-
Número de contatos auxiliares como contato normalmente aberto
0
Número de contatos auxiliares como contato normalmente fechado
0
Corrente permanente nominal Iu
1250
Número de polos
4
Tensão nominal de operação
220
690
Corrente condicional nominal de curto-circuito Iq
-
Material da caixa protetora
Plástico
Largura em número de módulos
-
Grau de proteção IP frente
IP40
Número de contatos auxiliares como contato de comutação
0
Número de interruptores
1
Possível interbloqueio
Sim
Acionamento do motor integrado
Não
Tipo de conexão elétrica do circuito principal
Ligação com parafuso
Versão como instalação de paragem de emergência
Não
Tipo de elemento de controlo
Alavanca/alavanca
Versão de interruptor principal
Sim
Versão de interruptor de segurança
Não
Versão de chave de manutençãoserviço
Sim
Potência de operação nominal em AC-23, 400 V
-
Corrente nominal suportável lcw atual
25
Cor do elemento de atuação
Preto
EF007243
Sim
Adequado para montagem frontal de 4 furos
Sim
Adequado para o centro de montagem frontal
Não
Apropriado para a instalação do quadro de distribuição
Sim
Adequado para montagem intermediária
Não
Máx. tensão nominal de operação Ue CA
690
Acionamento do motor opcional
Não
Saída de tensão opcional
Sim
Construção do dispositivo
Técnica de instalação fixa para dispositivo embutido
Corrente permanente nominal em AC-21, 400 V
-
Potência de comutação a 400 V
-
Versão do interruptor de inversão
Não
Corrente contínua nominal, AC-23, 400 V
1250
Grau de proteção NEMA
-
Com cablagem pré-montada
Não
Adequado para montagem em chão
Não
