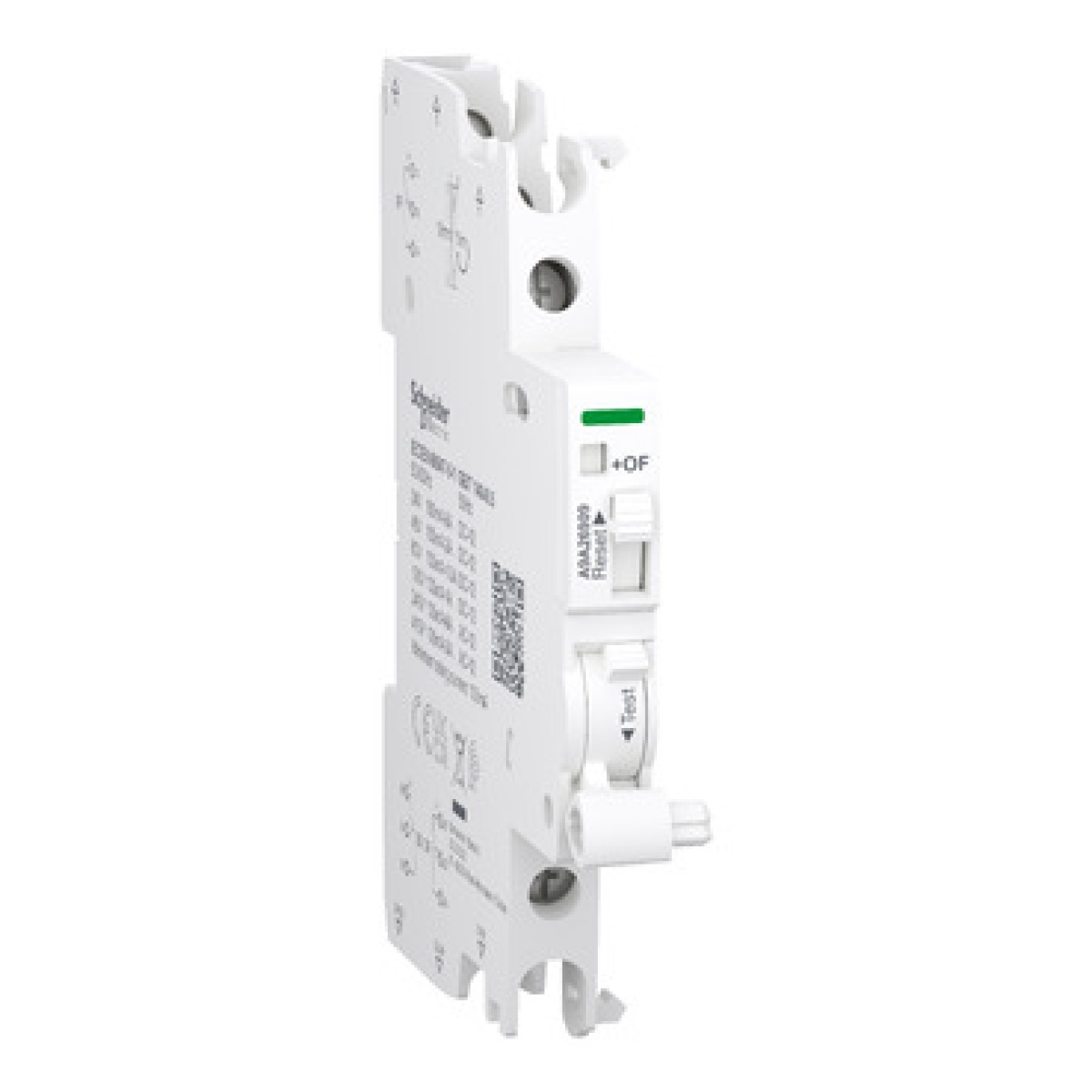

Acti9 - CONTACTO AUXILIAR iOFSDOF 0,1-6A

Este auxiliar elétrico Acti9 é um OC modular e contacto de falha. Os 2 contactos (2NO/NC) podem comunicar as informações de sinalização do dispositivo associado. Na rede CA, a corrente nominal In é de 100mA a 6A com frequência de operação entre 50Hz e 60Hz a 240V CA e entre 100mA a 3A com frequência de operação entre 50Hz e 60Hz a 415V CA. Na rede CC, a corrente nominal In começa sempre a 100mA entre 24V CC e 130V CC. Aumenta até 6A a 24V CC, até 2A a 48V CC, até 1,5A a 60V CC e 1A a 130V CC. Tem 2 interruptores de posição com contactos do tipo 2 C/O. Destina-se a instalações novas ou renovações em edifícios ou pequenas empresas comerciais. Este OC e contacto de falha é compatível com as gamas Acti9, tais como iC60, iID, iDPN ARC, iDPN Vigi ARC, iDPN Vigi ARC, iSW, iC60 e disjuntor de corrente diferencial residual com terminais duplos liID (RCCB). O OC e o contacto de avaria são instalados apenas para gamas Acti9, tais como iID, iDPN Vigi, iSW-NA, ARA, iC60 e RCA, que incluem 2 contactos de comutação. Na ausência de um barramento pente, também é compatível com iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF é utilizado como abreviatura do nome do dispositivo ou código de compatibilidade. O indicador mecânico é fornecido no produto para sinalização (local). Inclui uma ligação de terminais de braçadeira de rosca na parte superior e inferior. A ligação é compatível com um cabo de cobre rígido. A capacidade da secção transversal do cabo é de 1mm² a 4mm². Inclui uma ligação de terminais de braçadeira de rosca na parte superior e inferior. A ligação é compatível com um cabo de cobre flexível. A capacidade da secção transversal do cabo é de 0,5mm² a 2,5mm². Inclui uma ligação de terminais de braçadeira de rosca na parte superior e inferior. A ligação é compatível com cabos de cobre rígidos (2 cabos). A capacidade da secção transversal do cabo é de até 25 mm². Inclui uma ligação de terminais de braçadeira de rosca na parte superior e inferior. A ligação é compatível com cabos de cobre flexíveis com casquilho (2 cabos). A capacidade da secção transversal do cabo é de 1,5 mm². A tensão de isolamento nominal (Ui) é de até 500 V. Tem uma tensão de suporte de impulso nominal (Uimp) de 4 kV. A largura em módulos de 9 mm é 1. As dimensões são (L) 9mm x (A) 90mm x (P) 73mm. A cor do produto é branca (RAL 9003). O grau de poluição é 3. O nível de tropicalização é de tratamento 2. O binário de aperto da conexão é 1N.m (parte inferior) para o tipo de chave de fenda PZ1. De acordo com a norma IEC 60529, o índice de proteção é o IP20. A temperatura de funcionamento é de -35°C a +70°C. A temperatura de armazenamento situa-se entre -40°C e +85°C. Este produto está em conformidade com as normas EN/IEC 60947-5-1 e GB/T 14048.5. Este produto conta com a certificação das marcas CE e UKCA.
