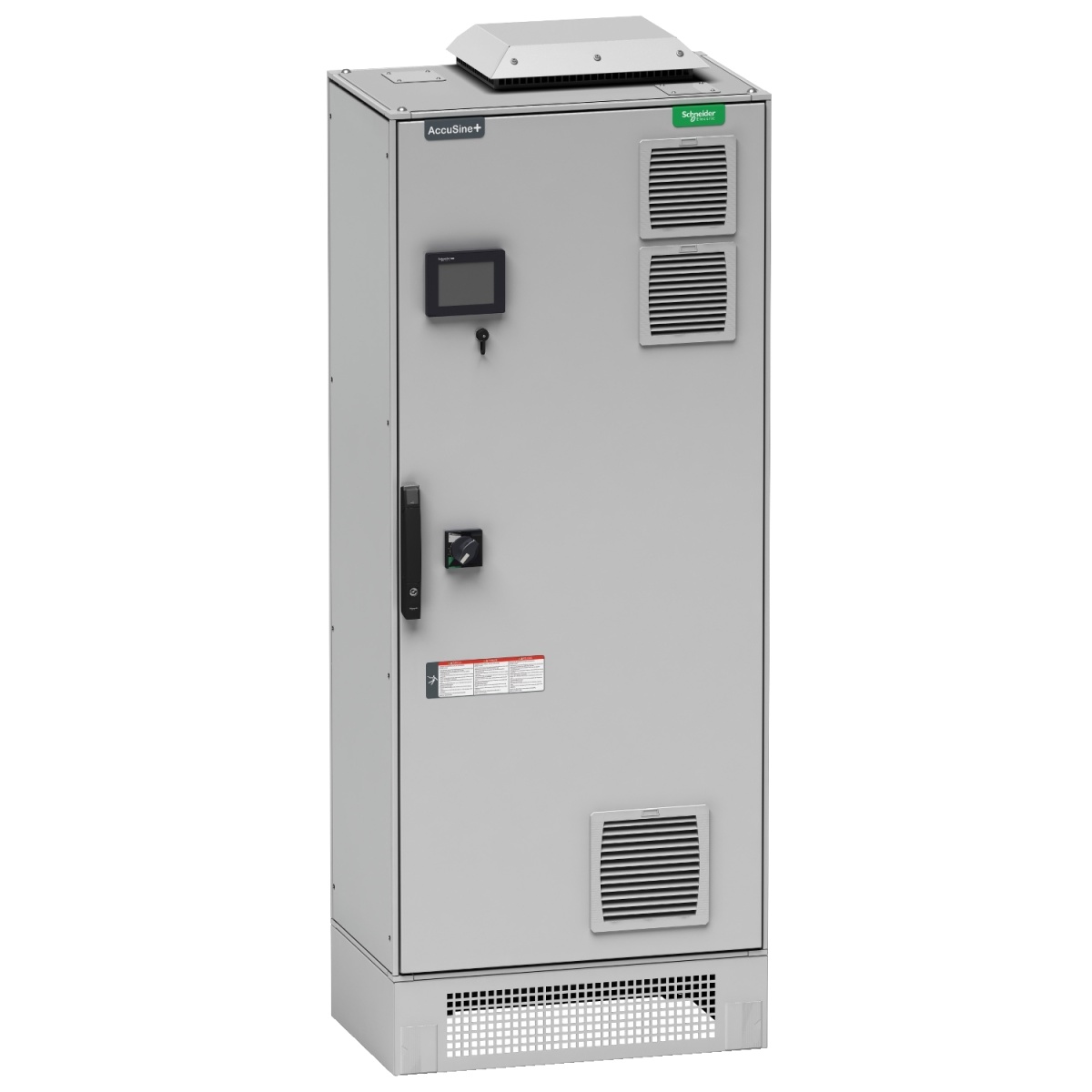

Este hardware é uma solução de correção de potência ativa, da família AccuSine, que ajuda a estabilizar redes elétricas e fornece mitigação harmónica, bem a correção do fator de potência e o equilíbrio da carga. Foi especificamente concebido para condições elétricas adversas, para aplicações industriais pesadas, incluindo ambientes de missão crítica. Esta versão conta com classificação de proteção de entrada IP54 e pode ser ligada em redes de baixa tensão com 380 volts a 480 volts. É especificado para uma classificação de corrente de saída eficaz padrão de 120 amperes. O armário é colocado no chão, permite a entrada de cabos a partir da parte superior ou inferior e é fornecido em cinzento claro RAL7035. Este filtro de potência ativo THDi atinge um desempenho superior à norma, inferior ou igual a 3%, e conta com as certificações CE, UL, IBC 2015 AC156, EAC, RCM. Foi projetado para cumprir as normas IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 61439-1, UL508 e IEEE 519-2014. Pode ser colocado um máximo de 10 unidades com diferentes classificações em paralelo, para obter uma compensação máxima de 3000 A por conjunto TC. As dimensões exteriores da estrutura são de 800 milímetros de largura, 500 milímetros de profundidade e 2100 milímetros de altura; o produto pesa 293 kg.
Baterias de Condensadores

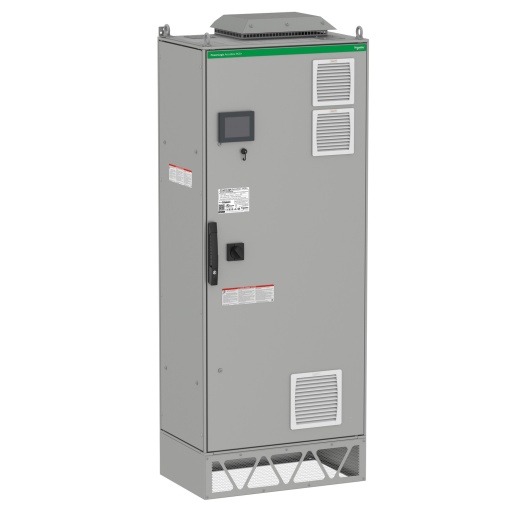

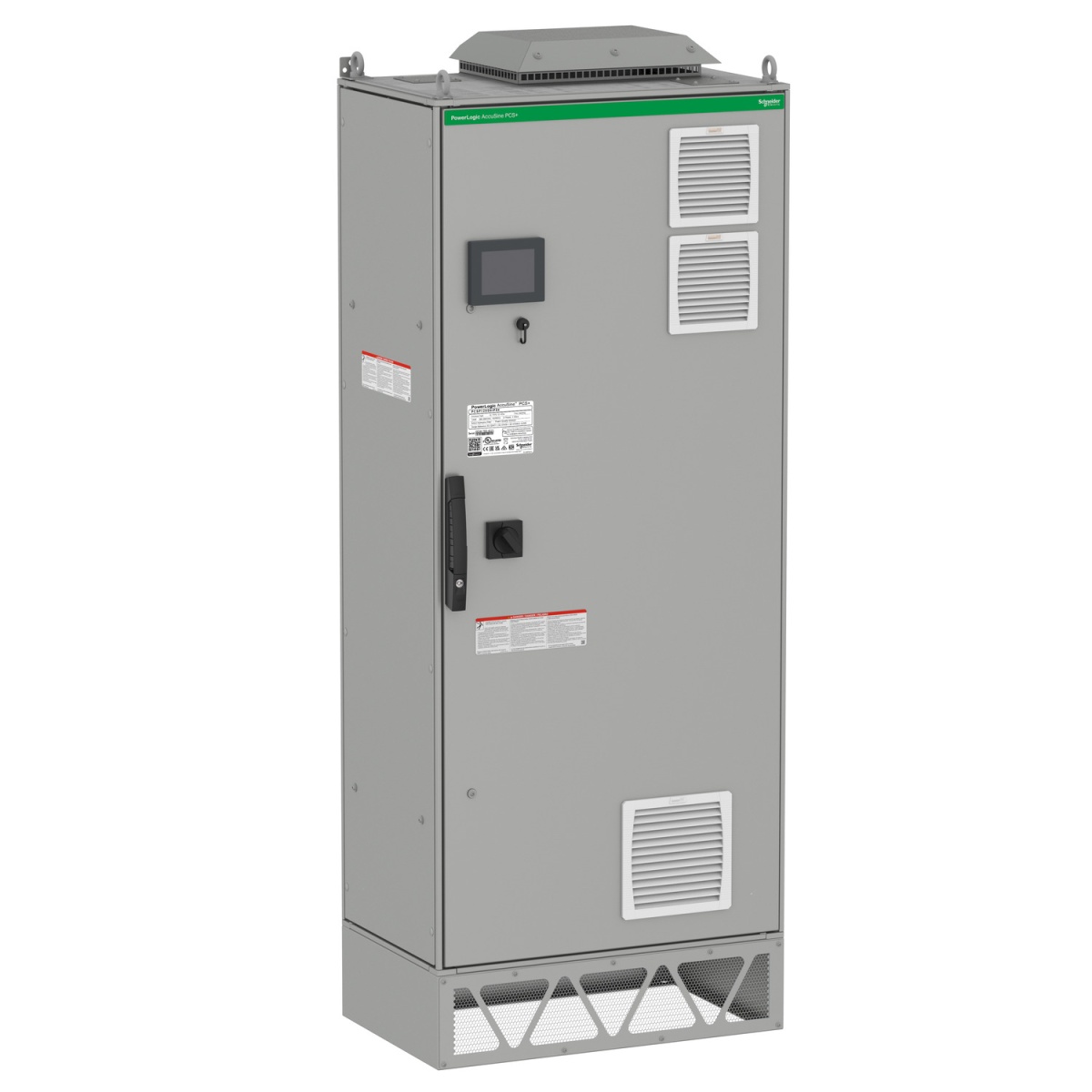

Filtro ativo de harmónicas - 120 A 380..480 V CA - invólucro IP54
Ref Nortécnica:
EAN:
3606480851124
Descrição
Informações Técnicas
Atributos
Largura
800
Altura
2089
Aplicação
Qualidade da rede
Profundidade
555
Potência
-
Número de fases
3
Tipo de tensão de alimentação
AC
Suporta o protocolo CAN
Não
Suporta o protocolo MODBUS
Sim
Tensão de alimentação intervalo
380
480
Corrente nominal de operação em AC-1
120
Corrente nominal de operação em AC-3
120
Com interface de comunicação Ethernet
Sim
Com interface de comunicação RS-232
Não
Com interface de comunicação RS-485
Não
Corrente nominal de operação em AC-15, 400 V
120
Menor potência reativa
100
100
Redução no consumo de energia
0
0
Redução de potência aparente
0
0
Redução da tensão da linha
0
Marcas
Schneider Electric Portugal
Descrição Longa
Este hardware é uma solução de correção de potência ativa, da família AccuSine, que ajuda a estabilizar redes elétricas e fornece mitigação harmónica, bem a correção do fator de potência e o equilíbrio da carga. Foi especificamente concebido para condições elétricas adversas, para aplicações industriais pesadas, incluindo ambientes de missão crítica. Esta versão conta com classificação de proteção de entrada IP54 e pode ser ligada em redes de baixa tensão com 380 volts a 480 volts. É especificado para uma classificação de corrente de saída eficaz padrão de 120 amperes. O armário é colocado no chão, permite a entrada de cabos a partir da parte superior ou inferior e é fornecido em cinzento claro RAL7035. Este filtro de potência ativo THDi atinge um desempenho superior à norma, inferior ou igual a 3%, e conta com as certificações CE, UL, IBC 2015 AC156, EAC, RCM. Foi projetado para cumprir as normas IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 61439-1, UL508 e IEEE 519-2014. Pode ser colocado um máximo de 10 unidades com diferentes classificações em paralelo, para obter uma compensação máxima de 3000 A por conjunto TC. As dimensões exteriores da estrutura são de 800 milímetros de largura, 500 milímetros de profundidade e 2100 milímetros de altura; o produto pesa 293 kg.
