Este hardware é uma solução de correção de potência ativa, da família AccuSine, para ajudar a estabilizar as redes elétricas, fornecendo mitigação de harmónicas e correção do fator de potência, e equilíbrio de carga. Foi especificamente concebido para condições elétricas adversas, para aplicações industriais pesadas, incluindo ambientes de missão crítica. Esta versão é do tipo UL OPEN, ou com grau de proteção IP00, e pode ser ligada a redes de baixa tensão com tensão nominal entre 380 e 480 V. Está especificado para uma corrente de saída nominal eficaz (RMS) de 120 A. O invólucro é mural, permite a entrada de cabos pela parte inferior e é fornecida na cor cinzento claro RAL 7035. Este filtro de potência ativa atinge um desempenho acima das normas THDi inferior ou igual a 3%, é certificado pela CE, UL, IBC 2015 AC156, EAC, RCM. E foi concebido de acordo com as normas IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 61439-1, UL508 e IEEE 519-2014. Podem ser colocadas em paralelo até 10 unidades de diferentes classificações, para obter uma compensação máxima de 3000 A por conjunto de CT. As dimensões exteriores da estrutura são 421 milímetros de largura, 384 milímetros de profundidade, 1400 milímetros de altura e o peso do produto é de 113 kg.
Baterias de Condensadores

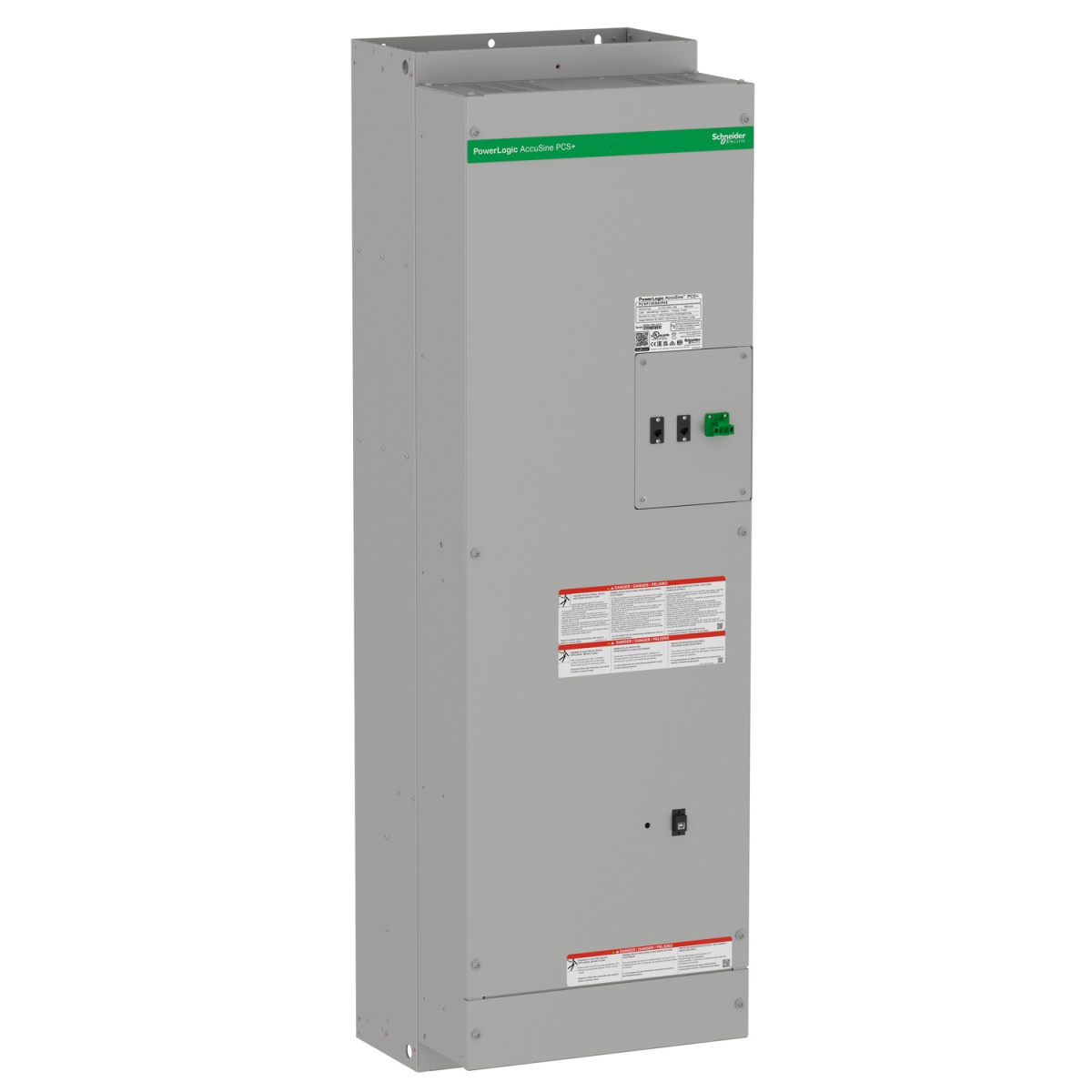

Filtro harmónico ativo - 120 A, 380..480 V CA - invólucro com IP00
Ref Nortécnica:
EAN:
3606480851001
Descrição
Informações Técnicas
Atributos
Largura
426
Altura
1400
Aplicação
Qualidade da rede
Profundidade
384
Potência
-
Número de fases
3
Tipo de tensão de alimentação
AC
Suporta o protocolo CAN
Não
Suporta o protocolo MODBUS
Sim
Tensão de alimentação intervalo
380
480
Corrente nominal de operação em AC-1
120
Corrente nominal de operação em AC-3
120
Com interface de comunicação Ethernet
Sim
Com interface de comunicação RS-232
Não
Com interface de comunicação RS-485
Não
Corrente nominal de operação em AC-15, 400 V
120
Menor potência reativa
100
100
Redução no consumo de energia
0
0
Redução de potência aparente
0
0
Redução da tensão da linha
0
Marcas
Schneider Electric Portugal
Descrição Longa
Este hardware é uma solução de correção de potência ativa, da família AccuSine, para ajudar a estabilizar as redes elétricas, fornecendo mitigação de harmónicas e correção do fator de potência, e equilíbrio de carga. Foi especificamente concebido para condições elétricas adversas, para aplicações industriais pesadas, incluindo ambientes de missão crítica. Esta versão é do tipo UL OPEN, ou com grau de proteção IP00, e pode ser ligada a redes de baixa tensão com tensão nominal entre 380 e 480 V. Está especificado para uma corrente de saída nominal eficaz (RMS) de 120 A. O invólucro é mural, permite a entrada de cabos pela parte inferior e é fornecida na cor cinzento claro RAL 7035. Este filtro de potência ativa atinge um desempenho acima das normas THDi inferior ou igual a 3%, é certificado pela CE, UL, IBC 2015 AC156, EAC, RCM. E foi concebido de acordo com as normas IEC 62477-1, IEC 61000-6-2, IEC 61000-6-4, IEC 61439-1, UL508 e IEEE 519-2014. Podem ser colocadas em paralelo até 10 unidades de diferentes classificações, para obter uma compensação máxima de 3000 A por conjunto de CT. As dimensões exteriores da estrutura são 421 milímetros de largura, 384 milímetros de profundidade, 1400 milímetros de altura e o peso do produto é de 113 kg.
