Esta tomada de Mureva PK com ligação de parafusos cativos é montada em painel direito. Tem 3 pólos P+N+E, a corrente nominal é de 32 A e a tensão de funcionamento é de 400 VCA. As dimensões da placa base são (L) 102 mm x (A) 100 mm. O grau de proteção é IP67 e IK08. A resistência ao fogo é de 850 °C. As entradas de cabos destinam-se a cabos flexíveis ou rígidos. A secção transversal dos cabos em 32A é de 2.5mm² a 10mm². A cor da tomada é cinza-claro (RAL 7035) com identificação simples vermelha da tensão de funcionamento. A frequência da rede é de 50 Hz ou 60 Hz. A posição do relógio do contacto é 6h.
Ficha e Tomada CEE

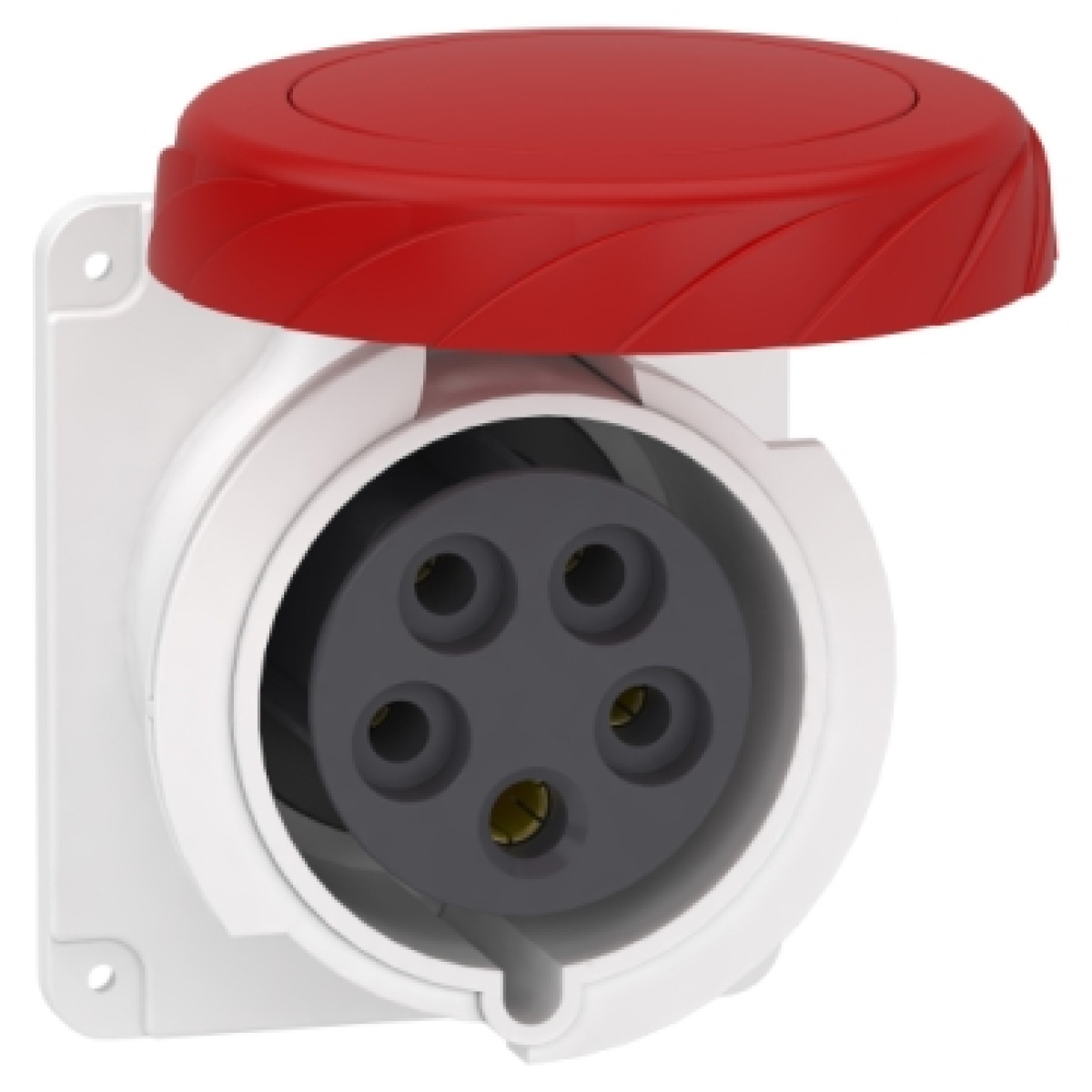

PratiKa socket - screw - straight - 32A - 3P N E - 380...415 V AC - panel
Ref Nortécnica:
EAN:
3303432033972
Descrição
Informações Técnicas
Atributos
Número RAL
7035
Número de polos
5
Frequência especificada
50
60
Material
Plástico
Tratamento da superfície de contacto
-
Intensidade da corrente IEC
32
Intensidade da corrente conforme ULCSA para versão UL
-
Sistema de conexão
Terminal parafusado
Angulo da ficha Direção de inserção
Direito
Intervalo de tensões especificadas
380
415
Material de contacto
-
Grau de proteção IP
IP67
Modelo militar
Não
Posição da hora do relógio
6
Cor de identificação
Vermelho
Tensão de acordo com EN 60309-2
400 V (50 + 60 Hz) vermelho
Espaço vertical entre os furos
85
Intervalo horizontal entre os orifícios
77
Tamanho do flange vertical
100
Tamanho do flange horizontal
90
Marcas
SCHNEIDER
Descrição Longa
Esta tomada de Mureva PK com ligação de parafusos cativos é montada em painel direito. Tem 3 pólos P+N+E, a corrente nominal é de 32 A e a tensão de funcionamento é de 400 VCA. As dimensões da placa base são (L) 102 mm x (A) 100 mm. O grau de proteção é IP67 e IK08. A resistência ao fogo é de 850 °C. As entradas de cabos destinam-se a cabos flexíveis ou rígidos. A secção transversal dos cabos em 32A é de 2.5mm² a 10mm². A cor da tomada é cinza-claro (RAL 7035) com identificação simples vermelha da tensão de funcionamento. A frequência da rede é de 50 Hz ou 60 Hz. A posição do relógio do contacto é 6h.
