Equipo de puesta a tierra y cortocircuito para subestaciones de media tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Las pinzas MPU se pueden fijar a los conductores cilíndricos, pletinas, barras de distribución flexibles o puntos de fijación mediante apriete por tornillo. Según norma IEC 61230. Compuesto por 3 pinzas MPU de aleación de aluminio de apriete por tornillo y eje Bayoneta (MPUB) o Hexagonal-12 (MPUH) para conductores cilíndricos con diámetro comprendido entre 4 y 30mm
Kits de Ligação à Terra

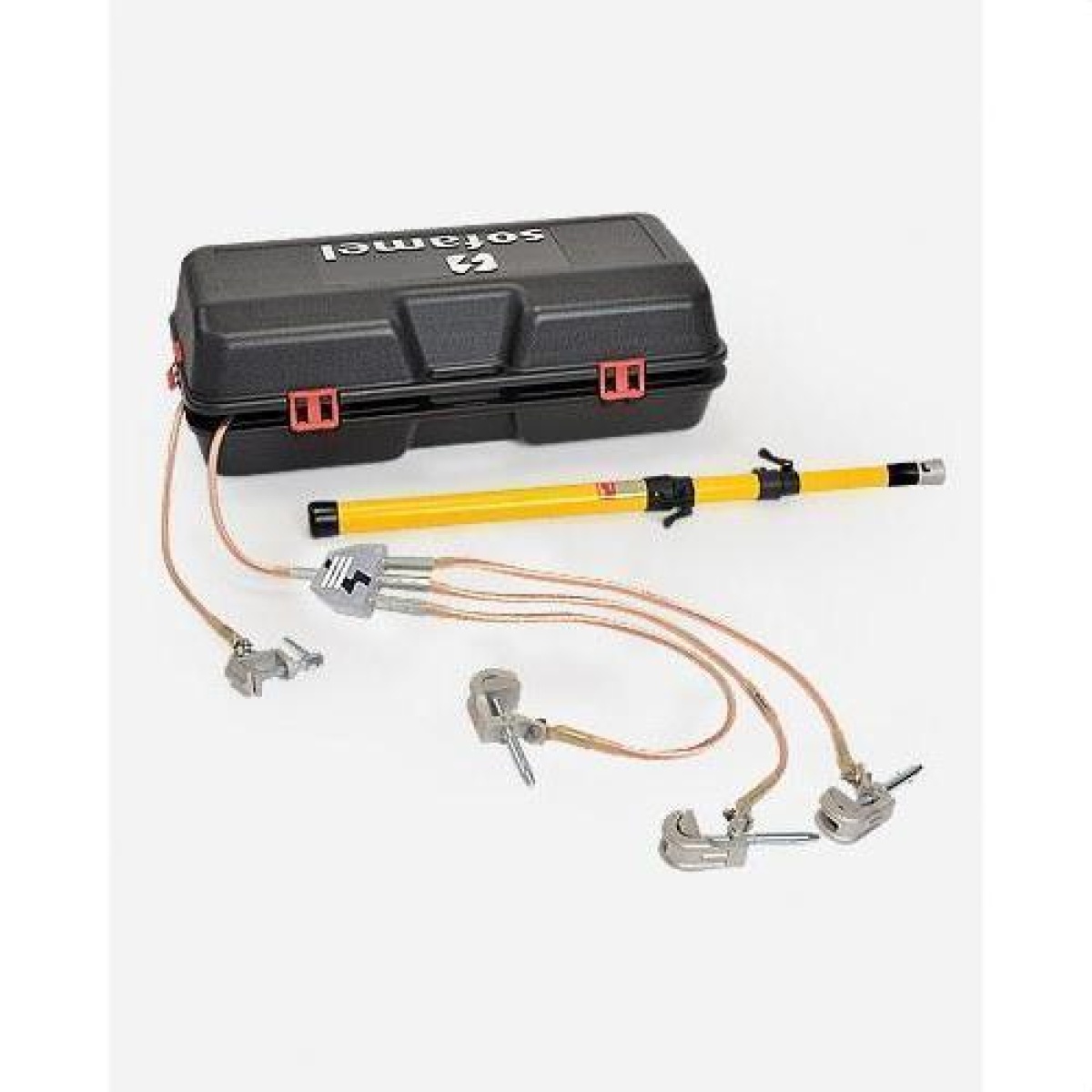

Equipo transformación media tensión PATC-MPUH3535
Ref Nortécnica:
EAN:
8435157348965
Descrição
Informações Técnicas
Atributos
Modelo
-
Número de polos
3
Material
-
Corrente de curto-circuito máxima
9
Secção transversal do condutor, lado da fase
30
Secção transversal do condutor lado a terra
38
Comprimento do cabo unipolar
-
Comprimento do cabo da fase a
750
Comprimento do cabo da fase b
750
Comprimento do cabo da fase c
750
Comprimento do cabo de terra
2000
Peça de conexão, lado da fase
Alicate universal 20/25 mm
Peça de conexão do lado da terra
Earthing clamp
Totalmente isolado
-
Marcas
SOFAMEL
Descrição Longa
Equipo de puesta a tierra y cortocircuito para subestaciones de media tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Las pinzas MPU se pueden fijar a los conductores cilíndricos, pletinas, barras de distribución flexibles o puntos de fijación mediante apriete por tornillo. Según norma IEC 61230. Compuesto por 3 pinzas MPU de aleación de aluminio de apriete por tornillo y eje Bayoneta (MPUB) o Hexagonal-12 (MPUH) para conductores cilíndricos con diámetro comprendido entre 4 y 30mm
