Equipo de puesta a tierra y cortocircuito de fases para líneas aéreas y subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas MPL de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendido entre 5 y 45mm pletinas de máx. 45mm, barras de distribución flexibles de máx. 45mm y puntos de fijación de entre 20 y 25mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50 y 3 fundas para el transporte y almacenamiento del equipo.
Kits de Ligação à Terra

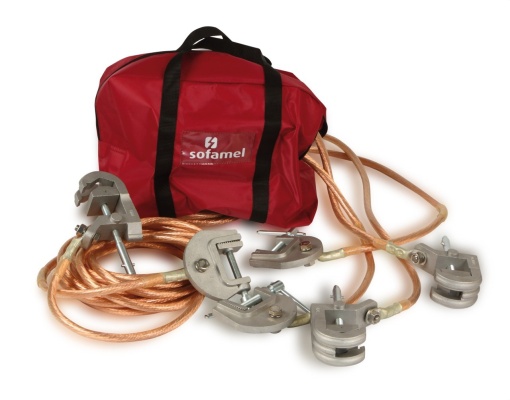

Puesta tierra alta tensión PAT-MPL12008
Ref Nortécnica:
EAN:
8435157362770
Descrição
Informações Técnicas
Atributos
Modelo
-
Número de polos
3
Material
-
Corrente de curto-circuito máxima
30
Secção transversal do condutor, lado da fase
45
Secção transversal do condutor lado a terra
43
Comprimento do cabo unipolar
-
Comprimento do cabo da fase a
8000
Comprimento do cabo da fase b
8000
Comprimento do cabo da fase c
8000
Comprimento do cabo de terra
-
Peça de conexão, lado da fase
Alicate universal 20/25 mm
Peça de conexão do lado da terra
Earthing clamp
Totalmente isolado
-
Marcas
SOFAMEL
Descrição Longa
Equipo de puesta a tierra y cortocircuito de fases para líneas aéreas y subestaciones de alta tensión. El objetivo principal de su instalación es la protección del trabajador ante la puesta en funcionamiento accidental o un posible retorno de tensión durante los trabajos de reparación. Según norma IEC 61230. Compuesto por 3 pinzas MPL de aleación de aluminio y apriete por tornillo para conductores cilíndricos de diámetro comprendido entre 5 y 45mm pletinas de máx. 45mm, barras de distribución flexibles de máx. 45mm y puntos de fijación de entre 20 y 25mm, 3 cables de cobre con aislamiento de PVC. Sección y longitud según modelo, 3 tornos de puesta a tierra TT-50 y 3 fundas para el transporte y almacenamiento del equipo.
