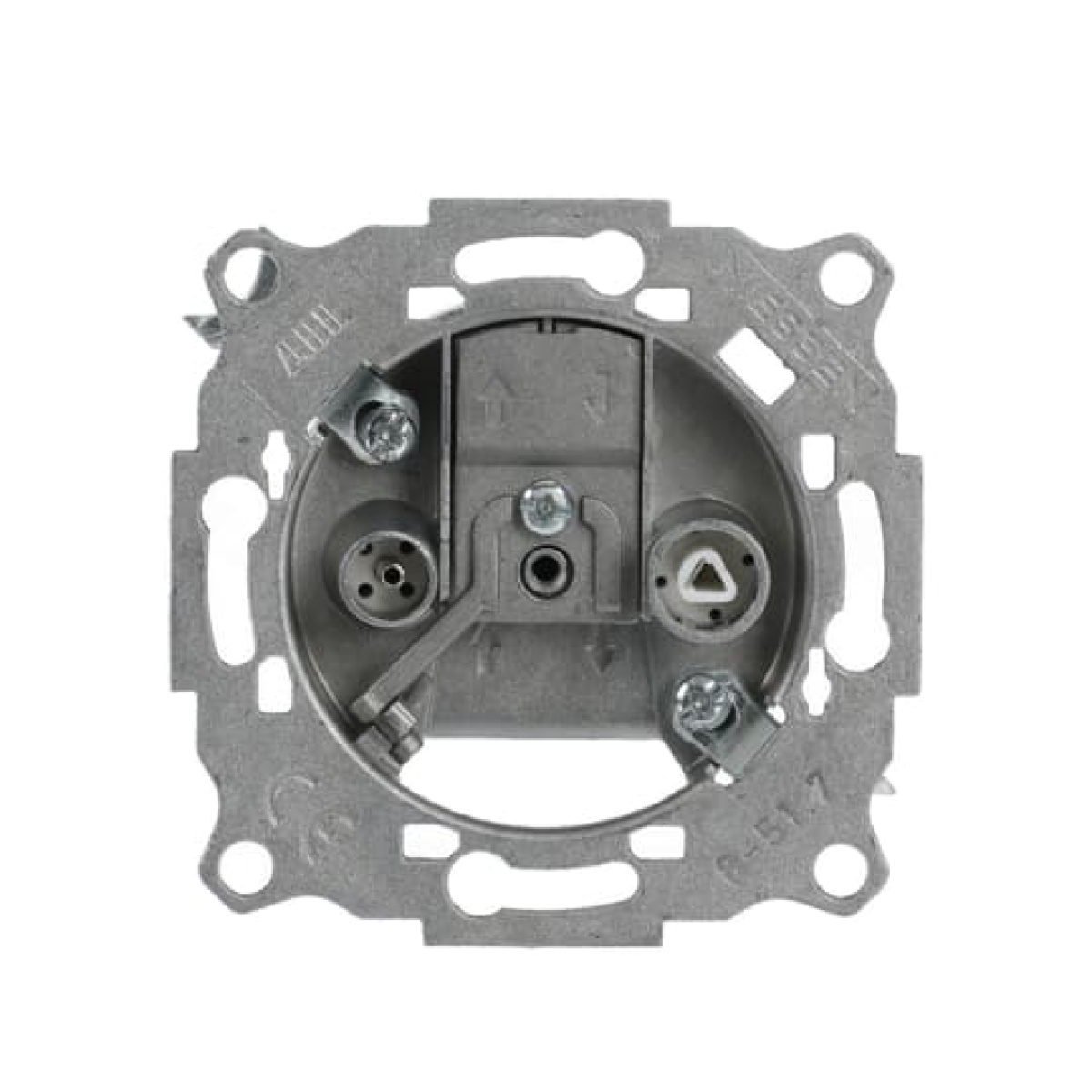

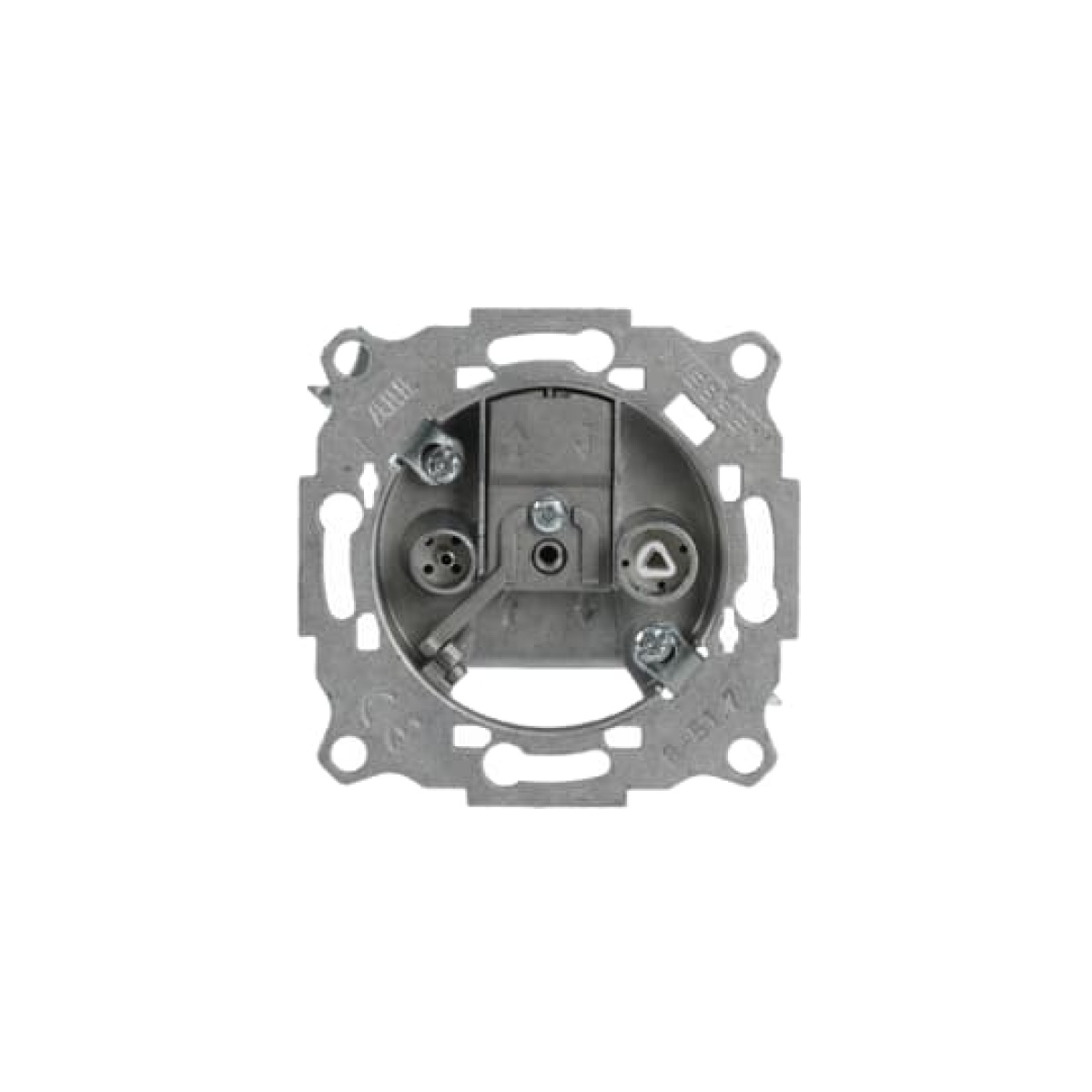

TV-R and SAT double outlet - Final Installation as a terminal outlet connected to a series with loop-through outlets. Connection: screw terminal and clamp. Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam. Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 2.400 MHz / 5 - 2.400 MHz Basic loss (FM / TV / SAT): 3,7±0,3 dB / 4,0±0,5 dB / 5,0±1,2 dB Isolation (FM / TV / SAT): >20 / >20 / >14 Return loss (VR / FM / TV / SAT): >16 / >16 / >16 / >9 DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC Included: fixing claws Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
Antennas and Accessories
TVSAT outlet End socket
Nortécnica Ref:
EAN:
8427238045122
Description
Technical Information
Attributes
Mounting method
Flush-mounted
Colour
-
Model
End socket
Halogen free
Yes
EF000055
EV000494
Surface protection
-
Número de vias de saída
2
Atenuação da passagem a 860 MHz
-
Perda de derivação a 860 MHz
-
Material quality
-
Suitable for cable modem
No
Suitable for remote power supply
No
Material
-
Type of fastening
Mounting with screw
Type of socket outlet
-
Atenuação da conexão em 2 150 MHz
5
Atenuação da passagem a 2 150 MHz
-
RAL-number similar
-
Impact strength
-
Degree of protection IP
-
Surface finishing
-
Device width
149.000
Device height
78.000
Device depth
225.000
Number of modules module system
-
DAB
-
Min. depth of built-in installation box
-
Shielding efficiency class
-
TV frequency band
-
-
Radio frequency band
-
-
SAT frequency band
-
-
Anti-bacterial treatment
No
Brands
ABB
Descrição Longa
TV-R and SAT double outlet - Final
Installation as a terminal outlet connected to a series with loop-through outlets.
Connection: screw terminal and clamp.
Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam.
Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 2.400 MHz / 5 - 2.400 MHz
Basic loss (FM / TV / SAT): 3,7±0,3 dB / 4,0±0,5 dB / 5,0±1,2 dB
Isolation (FM / TV / SAT): >20 / >20 / >14
Return loss (VR / FM / TV / SAT): >16 / >16 / >16 / >9
DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC
Included: fixing claws
Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
