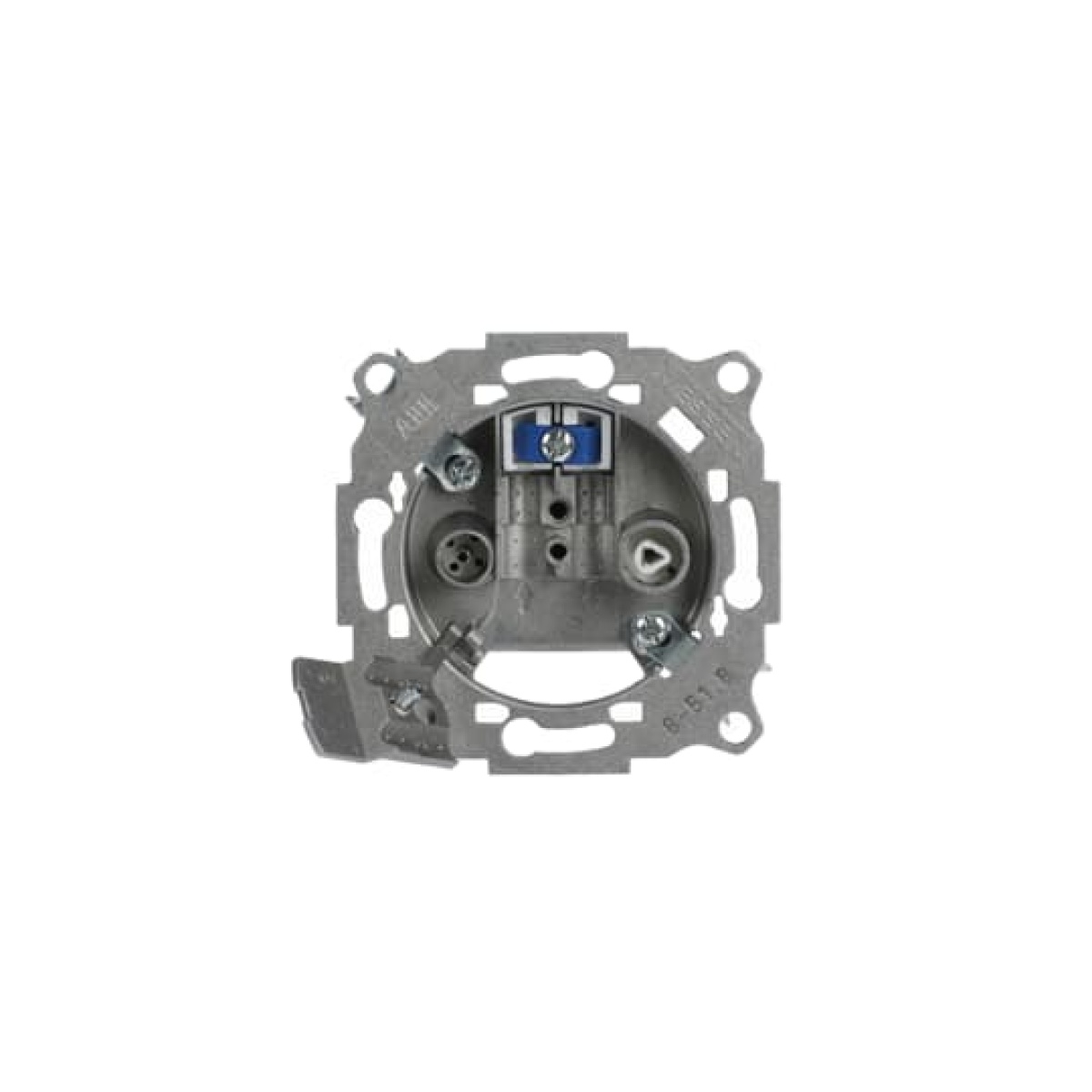

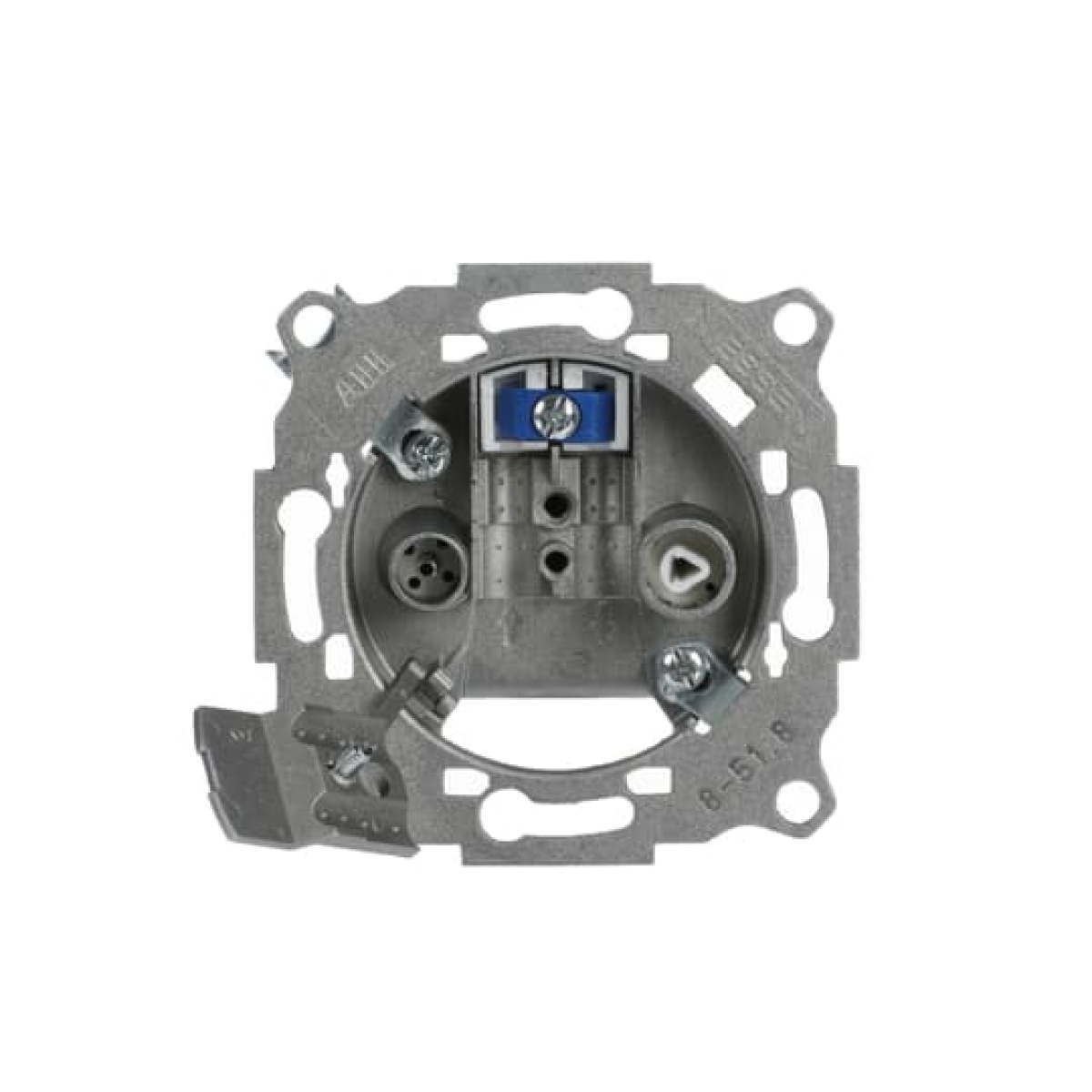

TV-R and SAT double outlet - Intermidiate Installation as an intermidiate outlet in series connected to each other. Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam. Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 2.400 MHz / 5 - 2.400 MHz Basic loss (FM / TV / SAT): 10,0±1,0 dB / 10,0±1,0 dB / 12,0±2,0 dB Through loss (FM / TV / SAT): 2,5±0,5 / 2,5±0,7 / 3,0±1,0 Directivity (FM / TV / SAT): >20 / >12 / >5 Isolation (FM / TV / SAT): >45 / >30 / >28 Return loss (VR / FM / TV / SAT): >13 / >13 / >12 / >12 DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC Included: fixing claws Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
Antennas and Accessories
TVSAT outlet Loop-through socket
Nortécnica Ref:
EAN:
8427238045139
Description
Technical Information
Attributes
Mounting method
Flush-mounted
Colour
-
Model
Loop-through socket
Halogen free
Yes
EF000055
EV000494
Surface protection
-
Número de vias de saída
2
Atenuação da passagem a 860 MHz
-
Perda de derivação a 860 MHz
-
Material quality
-
Suitable for cable modem
No
Suitable for remote power supply
No
Material
-
Type of fastening
Mounting with screw
Type of socket outlet
-
Atenuação da conexão em 2 150 MHz
12
Atenuação da passagem a 2 150 MHz
3
Número RAL semelhante
-
Impact strength
-
Degree of protection IP
-
Surface finishing
-
Largura do dispositivo
149.000
Altura do dispositivo
78.000
Profundidade do dispositivo
225.000
Número de módulos sistema de módulos
-
DAB
-
Min. profundidade da caixa de instalação embutida
-
Shielding efficiency class
-
TV frequency band
-
-
Radio frequency band
-
-
SAT frequency band
-
-
Anti-bacterial treatment
No
Brands
ABB
Descrição Longa
TV-R and SAT double outlet - Intermidiate
Installation as an intermidiate outlet in series connected to each other.
Output connectors (C1 / C2): IEC male 9,52mm diam. / IEC female 9,52mm diam.
Frequency range (I/O / C1 / C2): 5 - 2.400 MHz / 5 - 2.400 MHz / 5 - 2.400 MHz
Basic loss (FM / TV / SAT): 10,0±1,0 dB / 10,0±1,0 dB / 12,0±2,0 dB
Through loss (FM / TV / SAT): 2,5±0,5 / 2,5±0,7 / 3,0±1,0
Directivity (FM / TV / SAT): >20 / >12 / >5
Isolation (FM / TV / SAT): >45 / >30 / >28
Return loss (VR / FM / TV / SAT): >13 / >13 / >12 / >12
DC path (Vdc / mA / Tono): 24 max. / 500 max. / 22 KHz - DiSEqC
Included: fixing claws
Cover plate code: 8550.1, 8650, N2250.1, 8450.1, 8250.1 & 5550.1
