Os medidores de energia multifunção de 80A, tipos 7M.38.8.400.0112, 7M.38.8.400.0212 e 7M.38.8.400.0312 são dispositivos certificados MID classificados em 80 A, 70 °C e são para sistemas trifásicos (3 ou 4 fios) e monofásicos. Esses medidores são os dispositivos ideais para estações de carregamento de veículos elétricos.
Eles se distinguem pelo display de matriz retroiluminado, a tecla de toque multifunção e a proteção dos terminais à prova de violação.
Eles irão exibir e armazenar o consumo de energia total e parcial (resetável) e exibir os seguintes valores em tempo real: V, A, PF, kW, kVA, kvar, Hz, THD V, THD A, ângulo de fase e direção do fluxo de energia.
O tipo 7M.38 está disponível nas versões:
7M.38.8.400.0112 com dupla saída de pulso S0 para controle da energia de forma remota e interface de comunicação IR
7M.38.8.400.0212 com comunicação Modbus RS485 integrada e porta de impulsos S0 para controle da energia de forma remota e interface de comunicação IR
7M.38.8.400.0312 com comunicação M-Bus integrada e porta de impulsos S0 para controle da energia de forma remota e interface de comunicação IR
Management and Measuring Devices

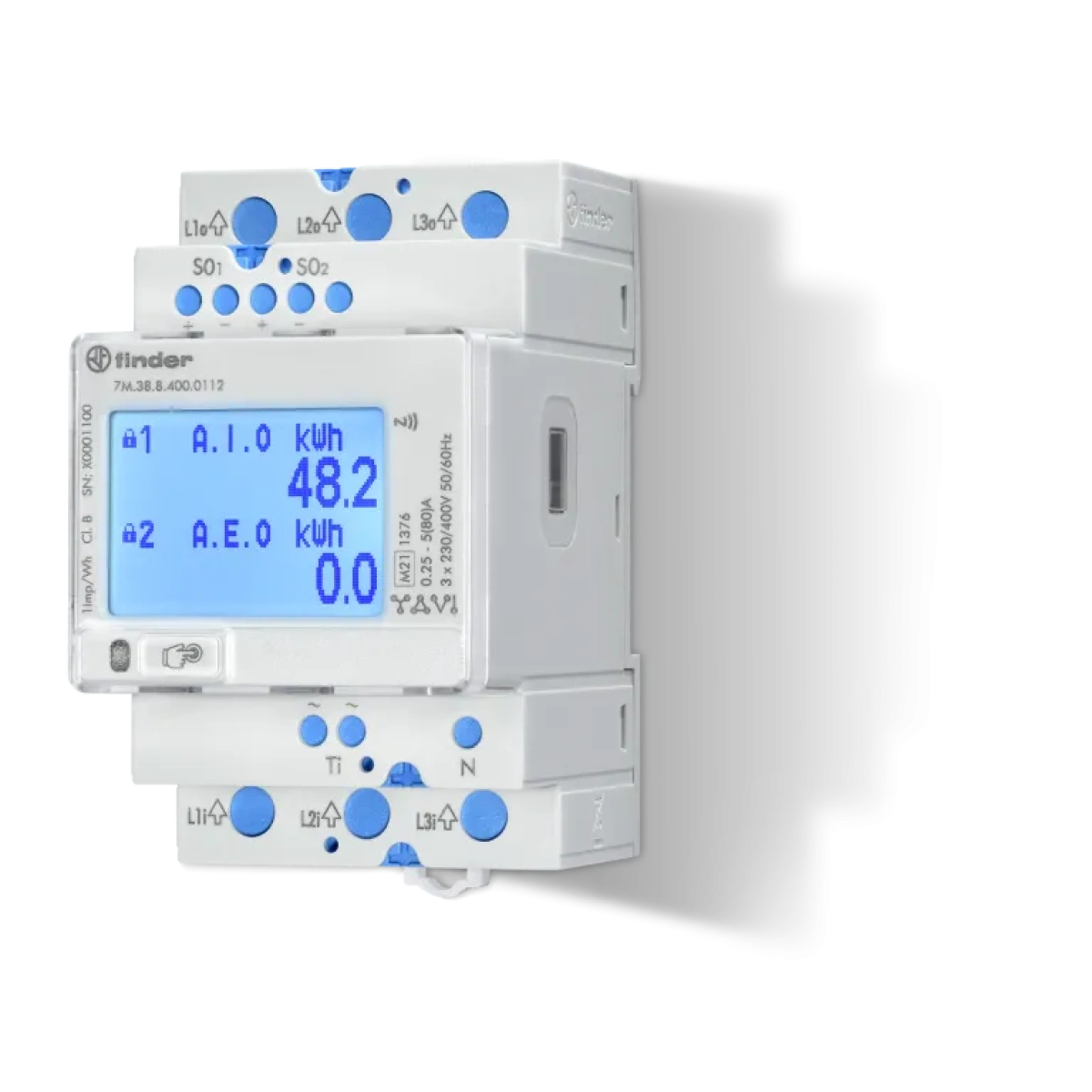

3-PH ENERGY METER 80A DIR MID 2XSO
Nortécnica Ref:
EAN:
8012823433196
Description
Technical Information
Attributes
Mounting method
Width
52.2
Model
Direct measurement
Height
90.4
Depth
63.9
Suitable for
Purchase/supply
Type of indication
Digital
Power consumption
Frequency
50
60
Corrente máxima Imax
80
Largura em número de módulos
3
Número total de posições contador
7
Type of meter
Electronic
Degree of protection IP
IP50
Type of interface
Other
Energy type
Effective power and reactive power
Tariff type
Multi-tariff
Tariff control
Internal/external
Escapement mechanism
Yes
Calibrated
Yes
Approval
Measuring Instruments Directive
Pulse output
Electrical
Pulse type
S0
Pulse rate
500
500
Accuracy class
B
Pole type
Three conductor/four conductor
Measurement type load profile
No
EEC40 signature
No
With lock code
Yes
Nominal voltage Un N-L
184
265
Nominal voltage Un L-L
-
-
Nominal current In
5
Degree of protection NEMA
Brands
80127
Long Description
Os medidores de energia multifunção de 80A, tipos 7M.38.8.400.0112, 7M.38.8.400.0212 e 7M.38.8.400.0312 são dispositivos certificados MID classificados em 80 A, 70 °C e são para sistemas trifásicos (3 ou 4 fios) e monofásicos. Esses medidores são os dispositivos ideais para estações de carregamento de veículos elétricos.
<BR>
Eles se distinguem pelo display de matriz retroiluminado, a tecla de toque multifunção e a proteção dos terminais à prova de violação.
<BR>
Eles irão exibir e armazenar o consumo de energia total e parcial (resetável) e exibir os seguintes valores em tempo real: V, A, PF, kW, kVA, kvar, Hz, THD V, THD A, ângulo de fase e direção do fluxo de energia.
<BR>
O tipo 7M.38 está disponível nas versões:
<BR>
7M.38.8.400.0112 com dupla saída de pulso S0 para controle da energia de forma remota e interface de comunicação IR
<BR>
7M.38.8.400.0212 com comunicação Modbus RS485 integrada e porta de impulsos S0 para controle da energia de forma remota e interface de comunicação IR
<BR>
7M.38.8.400.0312 com comunicação M-Bus integrada e porta de impulsos S0 para controle da energia de forma remota e interface de comunicação IR
