Caixa de derivação para conectar cabos e tubos em áreas interiores e exteriores. Forma retangular com entradas quebráveis. Adequado para montagem na parede e teto com opção para fixação externa ou montagem através de parafusos nos cantos. Particularmente resistente ao impacto com IK09. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo. Inclui bornes de derivação do cabo principal de 5 polos, cada um com secções transversais de conexão do condutor de 2 x 35 mm² + 2 x 25 mm² por polo. Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK09 de acordo com a DIN EN 50102. Grau de proteção IP67 de acordo com a DIN EN 60529.
Boxes

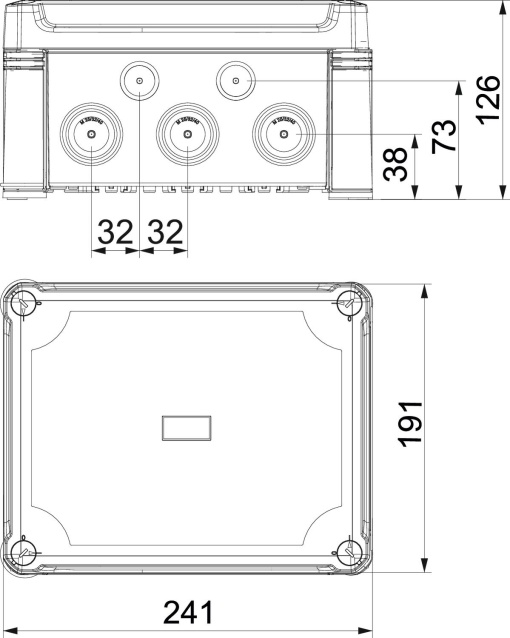

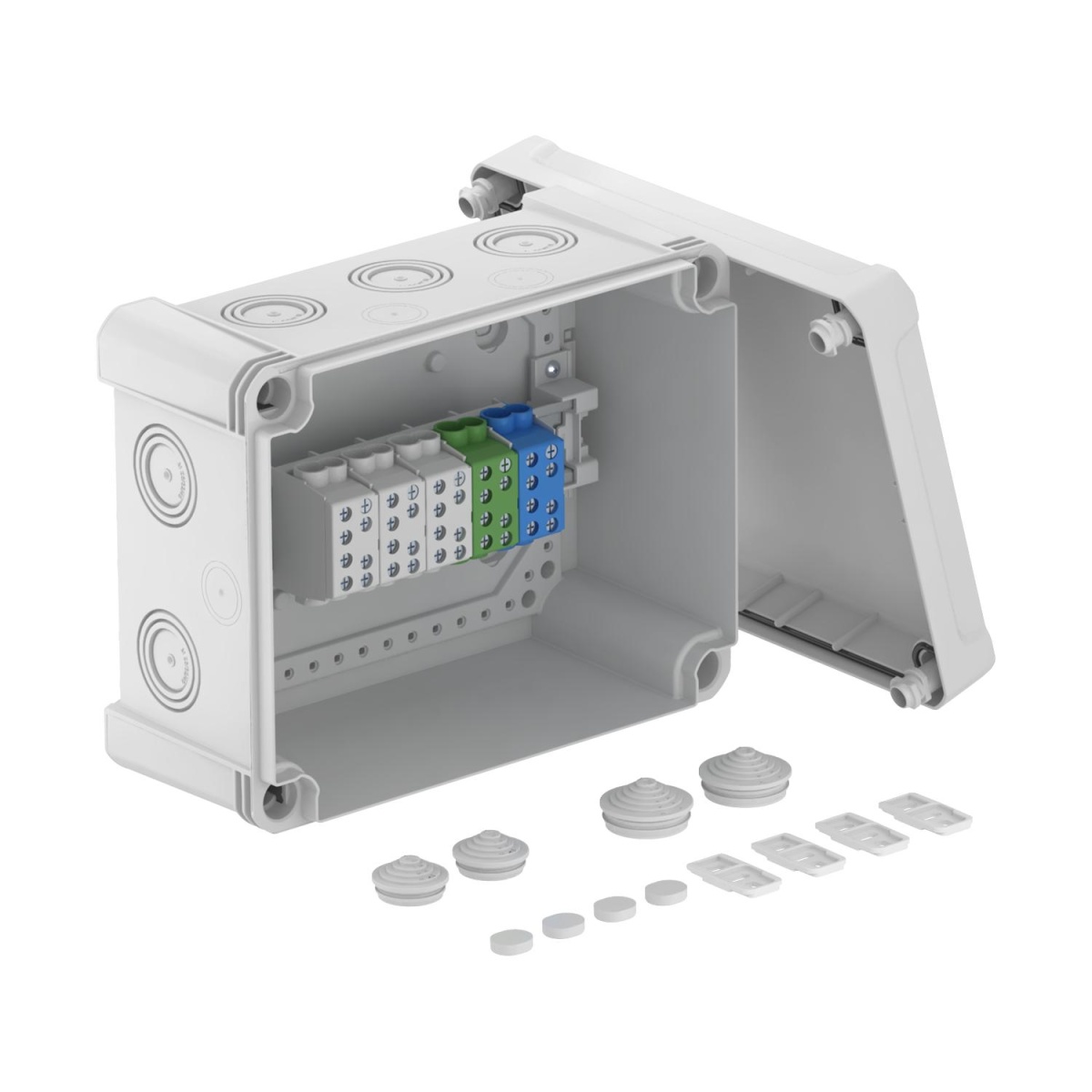

Caixa de derivação Terminal ramal linha principal 240x191x125 Policarbonato cinzento claro RAL 7035
Nortécnica Ref:
EAN:
4012196585878
Description
Technical Information
Attributes
Mounting method
Wall-/ceiling mounting
Colour
Grey
Largura
191
Model
Halogen free
Yes
Profundidade
126
Shape
Rectangular
Surface protection
Diameter
-
Equipped with
None
With strain relief
No
Tensão nominal de isolamento Ui
750
Número de polos
-
Comprimento
241
Sealable
Yes
Integridade do circuito
-
Working temperature
-5
60
Material
Plastic
Número de pontos de fixação por polo
-
Número de vias de entrada
10
Número RAL semelhante
7035
Explosion-tested version
No
Cover attachment
Screwed
Máx. seção transversal do condutor
35
With screening
No
Weatherproof
Yes
Degree of protection IP
IP67
For tube diameter
Inlet from the rear
No
For Exzone gas
Connectable
Yes
Type of housing feedthrough
Preembossing
For Exzone dust
Cover model
Castable
No
Casting compound included
No
Transparent cover
No
Degree of protection NEMA
Mounting in the soil
No
Mounting under water
No
Outgoing connections with connectors for plug-in building installation
No
Número de prensa-cabos incluídos
-
Brands
80686
Descrição Longa
Caixa de derivação para conectar cabos e tubos em áreas interiores e exteriores. Forma retangular com entradas quebráveis. Adequado para montagem na parede e teto com opção para fixação externa ou montagem através de parafusos nos cantos. Particularmente resistente ao impacto com IK09. Tampa com fecho rápido, pode ser selada a chumbo. Fabricada em materiais resistentes aos raios UV e livres de halogéneo.
Inclui bornes de derivação do cabo principal de 5 polos, cada um com secções transversais de conexão do condutor de 2 x 35 mm² + 2 x 25 mm² por polo.
Caixa de derivação de acordo com a DIN EN 60670. Resistente ao fio incandescente segundo a DIN EN 60695-2-11, temperatura de ensaio 650 °C. Resistência ao impacto IK09 de acordo com a DIN EN 50102. Grau de proteção IP67 de acordo com a DIN EN 60529.
