Este produto faz parte da linha Modicon ABE7, uma oferta de sub-bases de ligação para sistema pré-cabeado Telefast. Este produto consiste em uma sub-base de conexão para distribuição passiva de 8 canais. É uma sub -base com uma tensão de circuito de controle de 24V DC. Os canais de entrada analógicos distribuídos são isolados um do outro. É fornecido com terminais de tipo de parafuso para conexão elétrica e conexão sub-D de 25 vias aos controladores lógicos programáveis (PLC). É fornecido com terminais de tipo de parafuso para conexão elétrica e conexão D-Sub (DB-25) de 25 vias com PLC.É um produto com classificação IP20. Ele pesa 0,29 kg. É adequado para todos os tipos de aplicações industriais. Este produto é certificado pela LROS, DNV, UL, GL, BV e CSA. "Essa sub-base de conexão é adequada para uso com módulos IO Modicon X80, como BMXAMI0800, BMXAMI0810, BMEAHI0812 e BMXAMO0802." É entregue em 1 pacote (tipo PCE). It is delivered in 1 package (PCE type). Modicon ABE7 significa maior simplicidade para racionalizar a fiação no equipamento do sistema de automação. Sistema pré-conectado, permitindo conexão e adaptação dos sinais de controle dos cartões PLC equipados com conectores HE10.
Electromechanical and Electronic Sensors

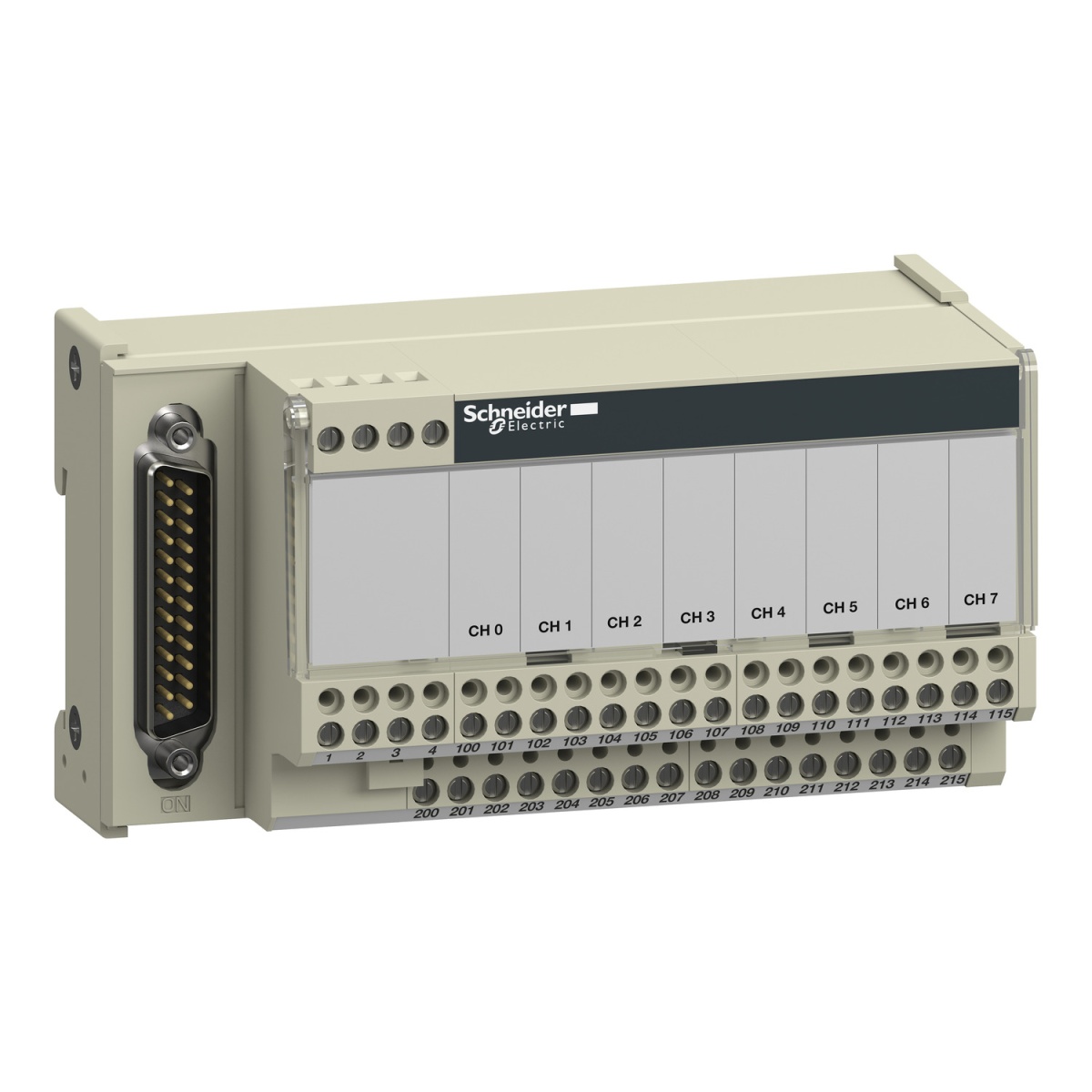

Subbase de ligação ABE7 - para distribuição passiva de 8 canais
Nortécnica Ref:
52ABE7CPA02
EAN:
3389110644463
Description
Technical Information
Attributes
Largura
125
Altura
70
Profundidade
67
Housing colour
Grey
Rated voltage
-
Housing material
Plastic, metallized
Operating temperature
0
60
With potential separation
No
Operating voltage
-
-
Explosion safety category for gas
None
Explosion safety category for dust
None
Material of contact surface
Other
Max. current carrying capacity per IO signal
-
Max. current carrying capacity per socket
-
Max. total current
-
Degree of protection IP
IP20
With LED indication
No
Pollution degree
2
Connection for NPN-sensors
No
Number of channels per connector slot
8
Number of sensor-actuator-slots
1
Type of branches for sensor-actuator cables
Other
Thread sleeves sensoractuator slots
Other
Length of the preassembled cable
3
Cable length configurable
Yes
Cable outer diameter for cable gland
0.09
2.5
Diameter contact female
2.5
Number of poles sensoractuator slots
8
Fix cable version suitable for cable guide chain
No
Type of connector for trunk line
-
Material insulation body
Other
Connectable conductor cross section
0.09
2.5
Material contact body
Other copper alloys
Degree of protection NEMA
-
Brands
Schneider Electric Portugal
Descrição Longa
Este produto faz parte da linha Modicon ABE7, uma oferta de sub-bases de ligação para sistema pré-cabeado Telefast. Este produto consiste em uma sub-base de conexão para distribuição passiva de 8 canais. É uma sub -base com uma tensão de circuito de controle de 24V DC. Os canais de entrada analógicos distribuídos são isolados um do outro. É fornecido com terminais de tipo de parafuso para conexão elétrica e conexão sub-D de 25 vias aos controladores lógicos programáveis (PLC). É fornecido com terminais de tipo de parafuso para conexão elétrica e conexão D-Sub (DB-25) de 25 vias com PLC.É um produto com classificação IP20. Ele pesa 0,29 kg. É adequado para todos os tipos de aplicações industriais. Este produto é certificado pela LROS, DNV, UL, GL, BV e CSA. "Essa sub-base de conexão é adequada para uso com módulos IO Modicon X80, como BMXAMI0800, BMXAMI0810, BMEAHI0812 e BMXAMO0802." É entregue em 1 pacote (tipo PCE). It is delivered in 1 package (PCE type). Modicon ABE7 significa maior simplicidade para racionalizar a fiação no equipamento do sistema de automação. Sistema pré-conectado, permitindo conexão e adaptação dos sinais de controle dos cartões PLC equipados com conectores HE10.
