Este backplane faz parte da gama Modicon X80, uma plataforma de módulos comum para o Modicon M580 e os controladores de automação programáveis Modicon M340 (PAC). Este backplane com barramento em X é um acessório para controladores de automação programáveis. Este backplane com barramento em X é composto por 8 ranhuras com barramento em X compatível apenas com módulos com barramento em X e o seu consumo de energia é de 2,21 W. Este backplane é compatível com uma grande variedade de módulos e pode ser alargado graças à sua ranhura XBE. Este produto pode funcionar numa gama de temperaturas padrão, de 0°C a +60°C. A corrente deste backplane é de 670 mA a 3,3 V CC. É fornecido com 1 ficha (XBE) para o módulo de expansão. Este produto conta com o índice de proteção IP20. O backplane pesa 0,95 kg. Este produto satisfaz as necessidades dos nossos clientes, desde infraestruturas inteligentes, água e águas residuais, bens de consumo embalados, metais de minerais de mineração, centros de dados e produção de energia. Cumpre as normas EN 61131-2, EN 61000-6-4, EN 61000-6-2 e EN 61010-2-201. Este backplane é compatível com a fonte de alimentação X80, com o processador M340 ou M580 e com os módulos Modicon X80. A gama Modicon X80 oferece módulos compatíveis comuns que reduzem os custos de manutenção e formação com as mesmas peças de substituição em stock e formação única para diferentes controladores de automação programável (PAC). O Modicon X80 proporciona um ambiente único para a implementação de módulos de E/S em arquiteturas de automação.
Programmable Logic Controllers and Dialogue Terminals

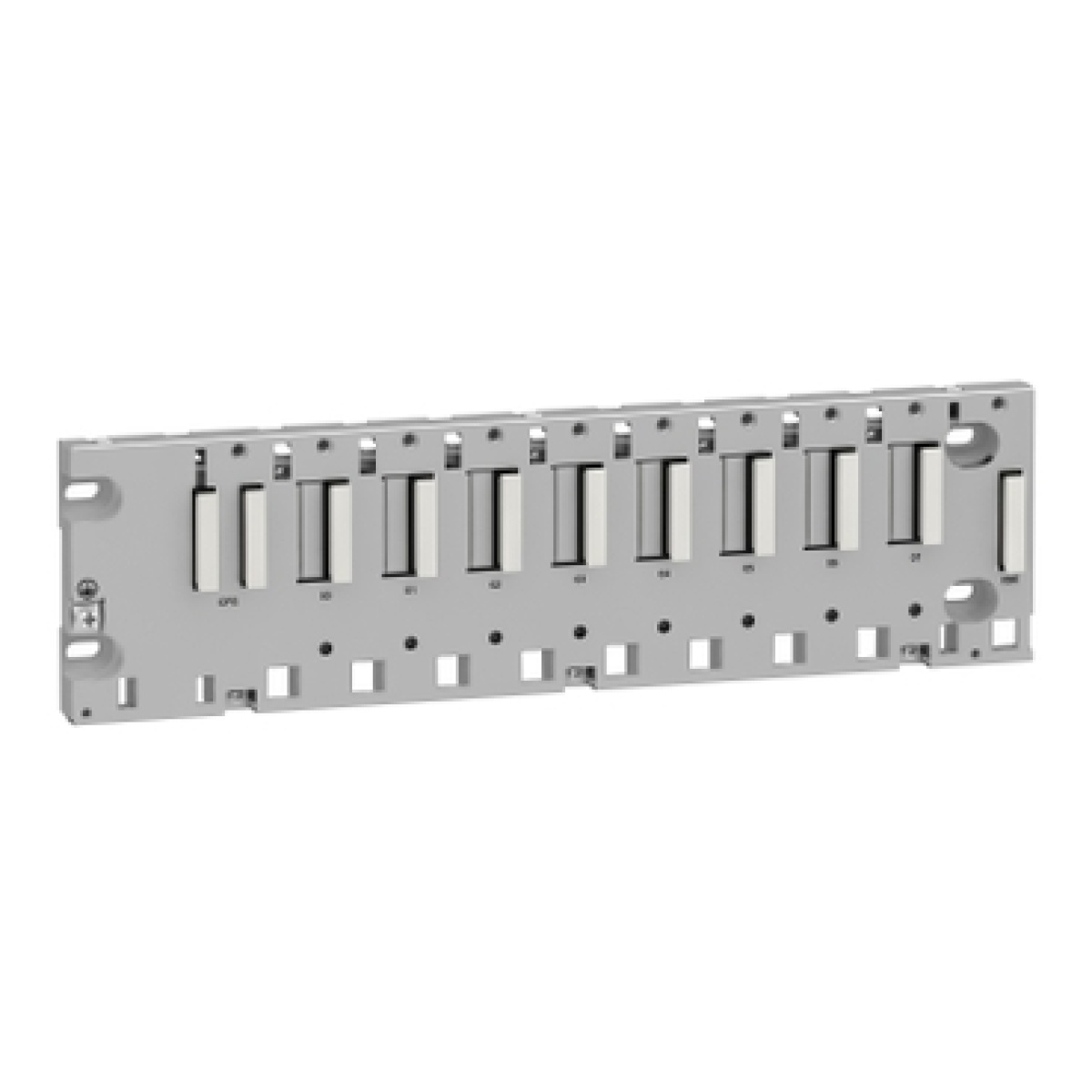

M340,Rack 08 Pos
Nortécnica Ref:
52BMXXBP0800
EAN:
3595863909012
Description
Technical Information
Attributes
Width
372.8
Height
103.7
Depth
19
Suitable for safety functions
No
Type of voltage input voltage
-
Number of slots
8
Redundancy
No
With integrated power supply
Yes
Suitable for rail mounting
Yes
Explosion safety category for gas
Other
Explosion safety category for dust
Other
Appendant operation agent Ex ia
No
Appendant operation agent Ex ib
No
Output voltage AC 50 Hz
-
-
Output voltage AC 60 Hz
-
-
Output voltage DC
-
-
Front built-in possible
Yes
Rack-assembly possible
Yes
Wall mountingdirect mounting
Yes
Input voltage AC 50 Hz
-
-
Input voltage AC 60 Hz
-
-
Input voltage DC
-
-
Máx. corrente de saída AC 50 Hz
-
Máx. corrente de saída AC 60 Hz
-
Máx. corrente de saída DC
-
Max. input current AC 50 Hz
-
Max. input current AC 60 Hz
-
Max. input current DC
-
Performance level according to EN ISO 13849-1
None
Type of output voltage
-
SIL according to IEC 61508
None
Brands
SCHNEIDER
Long Description
Este backplane faz parte da gama Modicon X80, uma plataforma de módulos comum para o Modicon M580 e os controladores de automação programáveis Modicon M340 (PAC). Este backplane com barramento em X é um acessório para controladores de automação programáveis. Este backplane com barramento em X é composto por 8 ranhuras com barramento em X compatível apenas com módulos com barramento em X e o seu consumo de energia é de 2,21 W. Este backplane é compatível com uma grande variedade de módulos e pode ser alargado graças à sua ranhura XBE. Este produto pode funcionar numa gama de temperaturas padrão, de 0°C a +60°C. A corrente deste backplane é de 670 mA a 3,3 V CC. É fornecido com 1 ficha (XBE) para o módulo de expansão. Este produto conta com o índice de proteção IP20. O backplane pesa 0,95 kg. Este produto satisfaz as necessidades dos nossos clientes, desde infraestruturas inteligentes, água e águas residuais, bens de consumo embalados, metais de minerais de mineração, centros de dados e produção de energia. Cumpre as normas EN 61131-2, EN 61000-6-4, EN 61000-6-2 e EN 61010-2-201. Este backplane é compatível com a fonte de alimentação X80, com o processador M340 ou M580 e com os módulos Modicon X80. A gama Modicon X80 oferece módulos compatíveis comuns que reduzem os custos de manutenção e formação com as mesmas peças de substituição em stock e formação única para diferentes controladores de automação programável (PAC). O Modicon X80 proporciona um ambiente único para a implementação de módulos de E/S em arquiteturas de automação.
