Este módulo de comunicação faz parte da gama Modicon M580, uma oferta de Controladores de Automação Programáveis (PAC). Este módulo atua como uma interface entre o PLC M580 e outros dispositivos de rede Ethernet através dos protocolos de comunicação Modbus/TCP e EtherNet/IP. Este módulo oferece grandes tamanhos de dados IO Scan e eficiência de troca de dados de alto desempenho. Ele também possui os melhores recursos de segurança cibernética e pode ser estendido para mais módulos no rack. A plataforma de automação Modicon M580 está em conformidade com os requisitos de tratamento «TC» (tratamento para todos os climas) e pode funcionar em temperaturas que variam entre 0 °C e +60 °C/32 °F e 140 °F. Vem com 3 portas Ethernet RJ45 e velocidade de 1 Gbps para portas de rede de dispositivos. Oferece serviços de comunicação, tais como gestão de largura de banda, servidor FDR, scanner e mensagens Modbus TCP I/O, scanner e mensagens EtherNet/IP I/O, switch integrado de 4 portas, suporte RSTP, administrador de rede SNMP e serviços de switch multiportas integrado, etc. As suas dimensões são 32 mm (largura) x 131 mm (altura) x 86 mm (profundidade) e pesa 0,393 kg. Está em conformidade com o protocolo EtherNet/IP certificado pela ODVA. Este módulo atende às necessidades de aplicações em transporte, água e águas residuais, bens de consumo embalados, mineração, minerais, metais, geração de energia, energia e produtos químicos e centros de dados. Este produto está em conformidade com as normas CE, UL, RCM, EAC e UKCA e é certificado para aplicações em geração de energia, marinha mercante, ferrovias e áreas perigosas. Esta sub-base de conexão é compatível com toda a gama de CPUs M580 (autónomas e HSBY) e deve ser instalada num rack BMEXBPxxx - Ethernet + X-bus. O módulo é fornecido numa unidade de embalagem. Pode ser instalado em qualquer slot de porta dupla do backplane Ethernet X80 no rack principal de um sistema Modicon M580 ePAC. Este produto pode ser utilizado em combinação com o Modicon X80 (E/S, backplane, cabo) e funciona com o software de programação EcoStruxure Control Expert. O Modicon M580 melhora a fiabilidade e a sustentabilidade, bem como a produtividade com alto desempenho, e aumenta a rentabilidade operacional devido ao acesso eficiente aos dados.
Programmable Logic Controllers and Dialogue Terminals

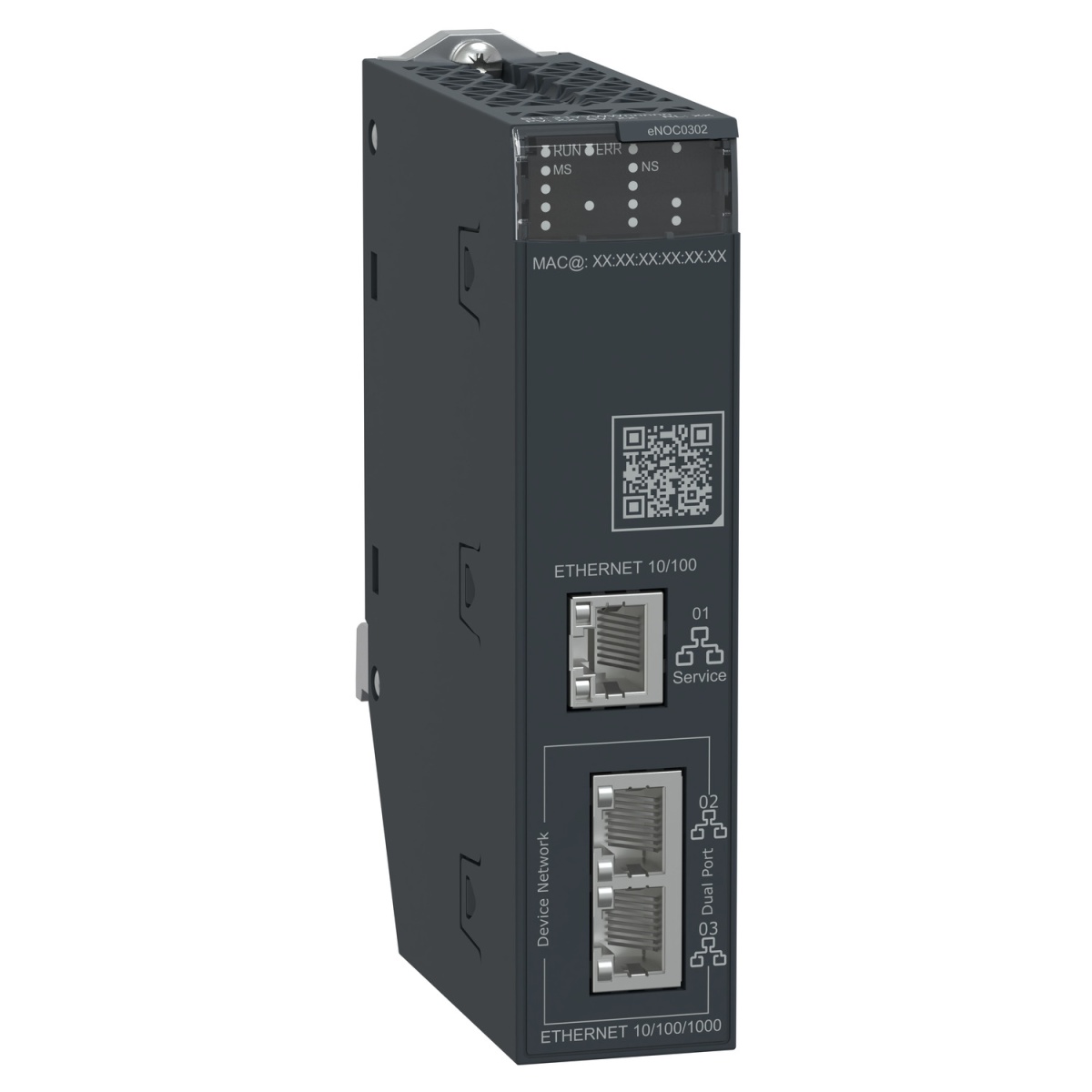

Módulo de comunicação, Modicon M580, desempenho, Ethernet IPModbus TCP
Nortécnica Ref:
EAN:
3606485871417
Description
Technical Information
Attributes
Largura
32
Altura
131
Profundidade
86.05
Power consumption
3.72
Suitable for safety functions
No
Supporting protocol for LON
No
Number of HW-interfaces industrial Ethernet
3
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces other
0
With optical interface
No
Supporting protocol for TCPIP
No
Supporting protocol for ASI
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for KNX
No
Supporting protocol for Modbus
Yes
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
Yes
Supporting protocol for SUCONET
No
Supporting protocol for other bus systems
No
Redundancy
No
Transmission rate
1024000
With potential separation
No
Explosion safety category for gas
None
Explosion safety category for dust
None
Appendant operation agent Ex ia
No
Appendant operation agent Ex ib
No
Supporting protocol for SERCOS
No
Supporting protocol for INTERBUS-Safety
No
Number of interfaces PROFINET
0
Number of HW-interfaces wireless
0
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
IO link master
No
Performance level according to EN ISO 13849-1
None
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for EtherNetIP
Yes
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Type of data transmission
Module rack extension
Mobile communication standard GPRS
No
Mobile communication standard 2G GSM
No
Mobile communication standard 3G UMTS
No
SIL according to IEC 61508
None
Number of HW-interfaces CAN
0
Supporting protocol for EtherCAT
No
Certified for UL hazardous location class I
No
Certified for UL hazardous location class II
No
Certified for UL hazardous location class III
No
Certified for UL hazardous location division 1
No
Certified for UL hazardous location division 2
No
Certified for UL hazardous location group A acetylene
No
Certified for UL hazardous location group B hydrogen
No
Certified for UL hazardous location group C ethylene
No
Certified for UL hazardous location group D propane
No
Certified for UL hazardous location group E metal dusts
No
Certified for UL hazardous location group F carbonaceous dusts
No
Certified for UL hazardous location group G non-conductive dusts
No
Brands
Schneider Electric Portugal
Descrição Longa
Este módulo de comunicação faz parte da gama Modicon M580, uma oferta de Controladores de Automação Programáveis (PAC). Este módulo atua como uma interface entre o PLC M580 e outros dispositivos de rede Ethernet através dos protocolos de comunicação Modbus/TCP e EtherNet/IP. Este módulo oferece grandes tamanhos de dados IO Scan e eficiência de troca de dados de alto desempenho. Ele também possui os melhores recursos de segurança cibernética e pode ser estendido para mais módulos no rack. A plataforma de automação Modicon M580 está em conformidade com os requisitos de tratamento «TC» (tratamento para todos os climas) e pode funcionar em temperaturas que variam entre 0 °C e +60 °C/32 °F e 140 °F. Vem com 3 portas Ethernet RJ45 e velocidade de 1 Gbps para portas de rede de dispositivos. Oferece serviços de comunicação, tais como gestão de largura de banda, servidor FDR, scanner e mensagens Modbus TCP I/O, scanner e mensagens EtherNet/IP I/O, switch integrado de 4 portas, suporte RSTP, administrador de rede SNMP e serviços de switch multiportas integrado, etc. As suas dimensões são 32 mm (largura) x 131 mm (altura) x 86 mm (profundidade) e pesa 0,393 kg. Está em conformidade com o protocolo EtherNet/IP certificado pela ODVA. Este módulo atende às necessidades de aplicações em transporte, água e águas residuais, bens de consumo embalados, mineração, minerais, metais, geração de energia, energia e produtos químicos e centros de dados. Este produto está em conformidade com as normas CE, UL, RCM, EAC e UKCA e é certificado para aplicações em geração de energia, marinha mercante, ferrovias e áreas perigosas. Esta sub-base de conexão é compatível com toda a gama de CPUs M580 (autónomas e HSBY) e deve ser instalada num rack BMEXBPxxx - Ethernet + X-bus. O módulo é fornecido numa unidade de embalagem. Pode ser instalado em qualquer slot de porta dupla do backplane Ethernet X80 no rack principal de um sistema Modicon M580 ePAC. Este produto pode ser utilizado em combinação com o Modicon X80 (E/S, backplane, cabo) e funciona com o software de programação EcoStruxure Control Expert. O Modicon M580 melhora a fiabilidade e a sustentabilidade, bem como a produtividade com alto desempenho, e aumenta a rentabilidade operacional devido ao acesso eficiente aos dados.
