Este módulo de saída especializado em movimento faz parte da gama Modicon Edge I/O NTS. Possui 8 saídas de alta velocidade, equipadas com uma interface de controlo de posição com sobreamostragem. Inclui 8 saídas auxiliares push-pull discretas, com uma tensão nominal de 24 VCC e uma corrente de 250 mA por canal. É utilizado para enviar sinais de controlo a vários dispositivos com base na lógica do sistema, ao mesmo tempo que proporciona atualizações mais frequentes dos sinais de saída. Funciona dentro de um intervalo de temperatura de -20 a 60 graus Celsius. O seu grau de proteção IP é IP20. Permite o controlo da posição, a sequenciação de eventos e um mecanismo de retroalimentação. Mede 116 mm de altura, 15 mm de largura, 69 mm de profundidade e pesa 0,051 kg. É compatível com módulos de E/S e acessórios de montagem. É vendido individualmente por embalagem. O módulo é instalado em uma base que é montada em um trilho DIN. O Modicon Edge I/O NTS é um sistema I/O pronto para o futuro para agregação de dados. O Modicon Edge I/O NTS é um sistema de E/S distribuído IP20 robusto com uma vasta escolha de módulos.
Programmable Logic Controllers and Dialogue Terminals

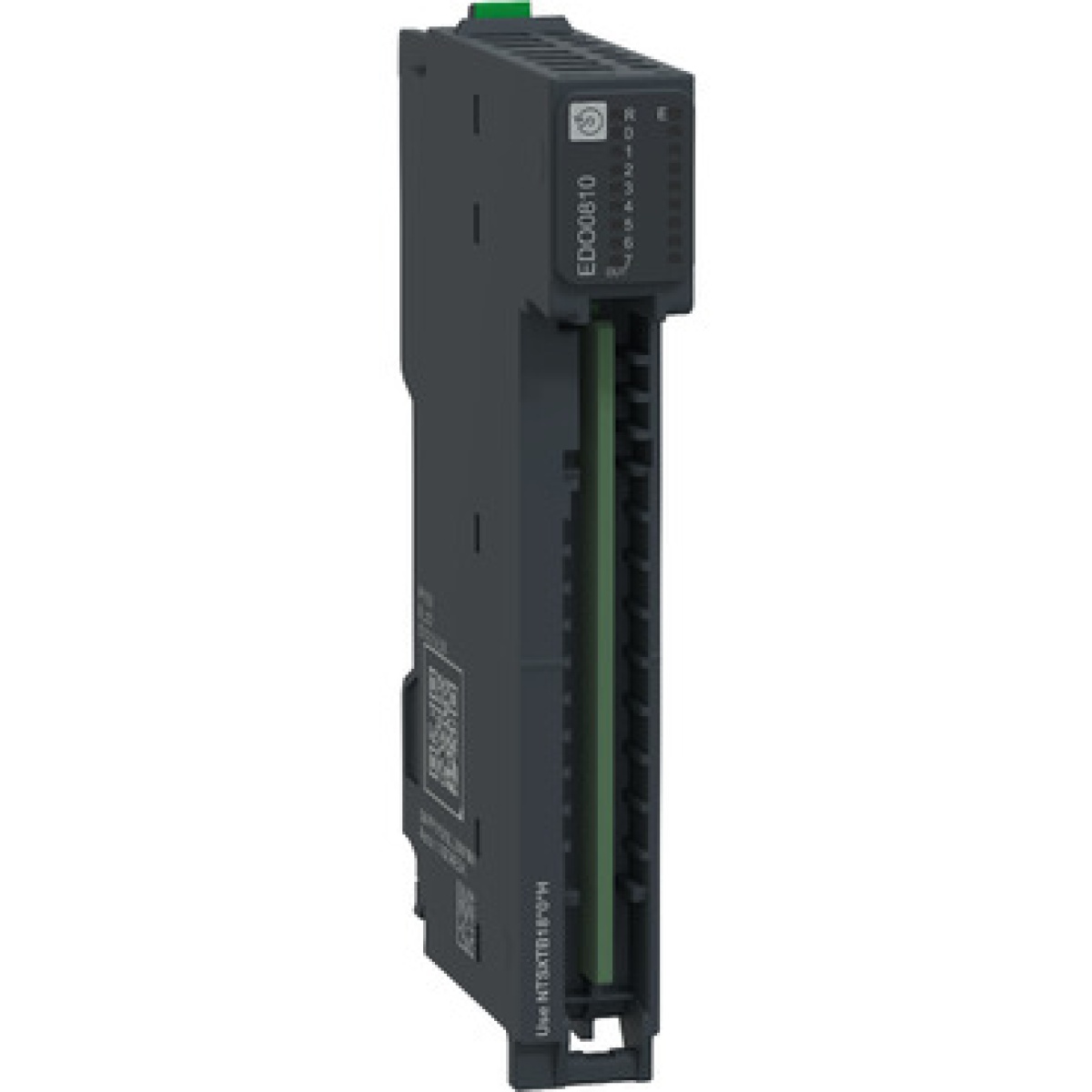

Módulo de saída discreta com sobreamostragem, 8 saídas, Modicon Edge IO NTS
Nortécnica Ref:
EAN:
3606486876725
Description
Technical Information
Attributes
Largura
15
Altura
100
Profundidade
69
Frequency measurement
No
Suitable for safety functions
No
Voltage type supply voltage
DC
Supporting protocol for LON
No
Number of HW-interfaces industrial Ethernet
0
Number of HW-interfaces RS-232
0
Number of HW-interfaces RS-422
0
Number of HW-interfaces RS-485
0
Number of HW-interfaces serial TTY
0
Number of HW-interfaces USB
0
Number of HW-interfaces parallel
0
Number of HW-interfaces other
0
With optical interface
No
Supporting protocol for TCPIP
No
Supporting protocol for ASI
No
Supporting protocol for PROFIBUS
No
Supporting protocol for CAN
No
Supporting protocol for INTERBUS
No
Supporting protocol for KNX
No
Supporting protocol for Modbus
No
Supporting protocol for Data-Highway
No
Supporting protocol for DeviceNet
No
Supporting protocol for SUCONET
No
Supporting protocol for other bus systems
No
Number of functions
1
Suitable for counting
Yes
Suitable for weighing
No
Suitable for welding control
No
Suitable for pressure control
No
Suitable for NC
No
Suitable for SSI
No
Suitable for electronic positioning
No
Suitable for CNC
No
Suitable for incremental data detection
No
Suitable for detection absolute value
No
Suitable for flux controller
No
Suitable for flux measurement
No
Suitable for path controller
No
Suitable for cam controller
No
Suitable for flying saw
No
Suitable for multi-axis control
No
Suitable for single-axis controller
No
Suitable for multi-axis positioning
No
Suitable for single-axis positioning
No
Suitable for rail mounting
Yes
Explosion safety category for gas
None
Explosion safety category for dust
None
Fieldbus connection over separate bus coupler possible
No
System accessory
No
Appendant operation agent Ex ia
No
Appendant operation agent Ex ib
No
Degree of protection IP
IP20
Supporting protocol for SERCOS
No
Supporting protocol for INTERBUS-Safety
No
Number of interfaces PROFINET
0
Number of HW-interfaces wireless
0
Front built-in possible
No
Rack-assembly possible
No
Wall mountingdirect mounting
No
Radio standard Bluetooth
No
Radio standard WLAN 802.11
No
Function block automatic reset
No
Function block contactless working protection installation
No
Function block operating mode selection
No
Function block emergency stop
No
Function block restart blockage
No
Function block access control
No
Function block affirm push button
No
Function block 2-hand switching
No
IO link master
No
Performance level according to EN ISO 13849-1
None
Contactor control function block
No
Supporting protocol for AS-Interface Safety at Work
No
Supporting protocol for DeviceNet Safety
No
Supporting protocol for EtherNetIP
No
Supporting protocol for Foundation Fieldbus
No
Supporting protocol for PROFINET CBA
No
Supporting protocol for PROFINET IO
No
Supporting protocol for PROFIsafe
No
Supporting protocol for SafetyBUS p
No
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
24
24
Suitable for temperature control
No
Mobile communication standard GPRS
No
Mobile communication standard 2G GSM
No
Mobile communication standard 3G UMTS
No
SIL according to IEC 61508
None
Degree of protection NEMA
Other
Supporting protocol for EtherCAT
No
Certified for UL hazardous location class I
No
Certified for UL hazardous location class II
No
Certified for UL hazardous location class III
No
Certified for UL hazardous location division 1
No
Certified for UL hazardous location division 2
No
Certified for UL hazardous location group A acetylene
No
Certified for UL hazardous location group B hydrogen
No
Certified for UL hazardous location group C ethylene
No
Certified for UL hazardous location group D propane
No
Certified for UL hazardous location group E metal dusts
No
Certified for UL hazardous location group F carbonaceous dusts
No
Certified for UL hazardous location group G non-conductive dusts
No
Brands
Schneider Electric Portugal
Descrição Longa
Este módulo de saída especializado em movimento faz parte da gama Modicon Edge I/O NTS. Possui 8 saídas de alta velocidade, equipadas com uma interface de controlo de posição com sobreamostragem. Inclui 8 saídas auxiliares push-pull discretas, com uma tensão nominal de 24 VCC e uma corrente de 250 mA por canal. É utilizado para enviar sinais de controlo a vários dispositivos com base na lógica do sistema, ao mesmo tempo que proporciona atualizações mais frequentes dos sinais de saída. Funciona dentro de um intervalo de temperatura de -20 a 60 graus Celsius. O seu grau de proteção IP é IP20. Permite o controlo da posição, a sequenciação de eventos e um mecanismo de retroalimentação. Mede 116 mm de altura, 15 mm de largura, 69 mm de profundidade e pesa 0,051 kg. É compatível com módulos de E/S e acessórios de montagem. É vendido individualmente por embalagem. O módulo é instalado em uma base que é montada em um trilho DIN. O Modicon Edge I/O NTS é um sistema I/O pronto para o futuro para agregação de dados. O Modicon Edge I/O NTS é um sistema de E/S distribuído IP20 robusto com uma vasta escolha de módulos.
