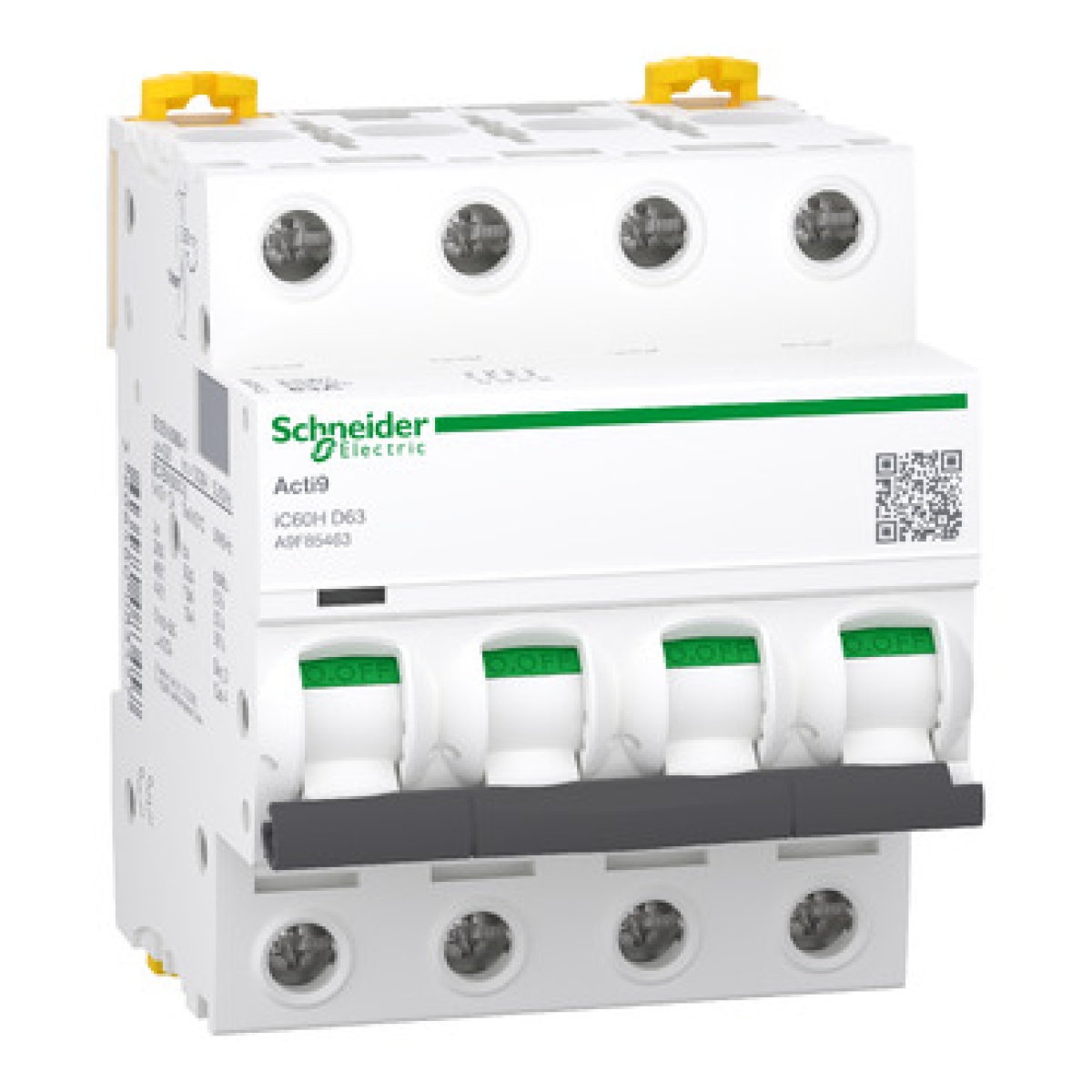

Acti9 iC60H - Disjuntor - 4P - 63A - Curva D - 10000A IEC 60898-1 - 15 kA IEC 60947-2

Este Acti9 iC60H é um disjuntor em miniatura de baixa tensão (MCB) multistandard com terminais de túnel duplo. É um disjuntor 4P com 4 pólos protegidos, corrente nominal de 63 A e curva de disparo D. A capacidade nominal de corte de curto-circuito vai até 30kA a 220VCA a 240VCA em conformidade com a norma EN/IEC 60947-2 e 10000A a 400VCA em conformidade com a norma EN/IEC 60898-1. Cumpre a norma industrial EN/IEC 60898-1 e a norma residencial EN/IEC 60947-2. Este disjuntor em miniatura protege o circuito contra curto-circuito e sobrecargas. O indicador VisiTrip reduz o tempo de intervenção ao mostrar o circuito avariado. A faixa verde VisiSafe garante a abertura física dos contactos para permitir a manutenção a jusante. O seu mecanismo de fecho rápido, independente do funcionamento manual, melhora a sua vida útil. Tem uma resistência elétrica até 10 000 ciclos e uma resistência mecânica até 20 000 ciclos. A tensão de isolamento nominal Ui é de 500 VCA. A sua classe de limitação 3 (de acordo com EN/IEC60898-1) melhora os custos de proteção dos circuitos a jusante. O produto pode ser fixado em calha DIN. A sua largura é de 8 módulos de 9mm. O grau de poluição é de 3. A categoria de sobretensão é IV. A cor do produto é branca (RAL9003). As dimensões são (L) 72 mm x (A) 85 mm x (P) 78,5 mm. O peso é de 0,106 kg. Tem um grau de proteção IP20 (de acordo com IEC/EN 60529) nos seus terminais. A temperatura de funcionamento é de -35°C a 70°C. A temperatura de armazenamento é de -40°C a 85°C.
