Este interruptor seccionador faz parte da nova geração da gama ComPacT NS1600bNA a NS3200NA. A nova geração ComPacT NS mantém os mesmos desempenhos e apresenta um novo design e um novo comando ergonómico. É possível adicionar como opção o novo contacto auxiliar sem fios OF/SD no protocolo de comunicação ZigBee. Este ComPacT NS2500NA é um interruptor seccionador de 4 polos utilizado para controlar e isolar circuitos de distribuição elétrica. Este dispositivo é uma versão fixa acionada manualmente. Esta versão básica não inclui as ligações elétricas frontais e traseiras. A tensão operacional é 690V CA 50/60 Hz. A corrente operacional (Ie) é de 2500 A (AC23A) e a corrente térmica convencional (Ith) é de 2500 A a 60°C. Este produto tem uma variedade de funções e acessórios opcionais. As dimensões são 350 mm (altura) x 535 mm (largura) x 160 mm (profundidade). Está em conformidade com as normas internacionais IEC 60947-1 e IEC60947-3. A nova geração do ComPacT NS faz parte da arquitetura EcoStruxure Power da Schneider Electric. A nova geração do ComPacT NS é mais sustentável com uma embalagem ecológica e parcerias ecológicas.
Cutting and Protection Devices

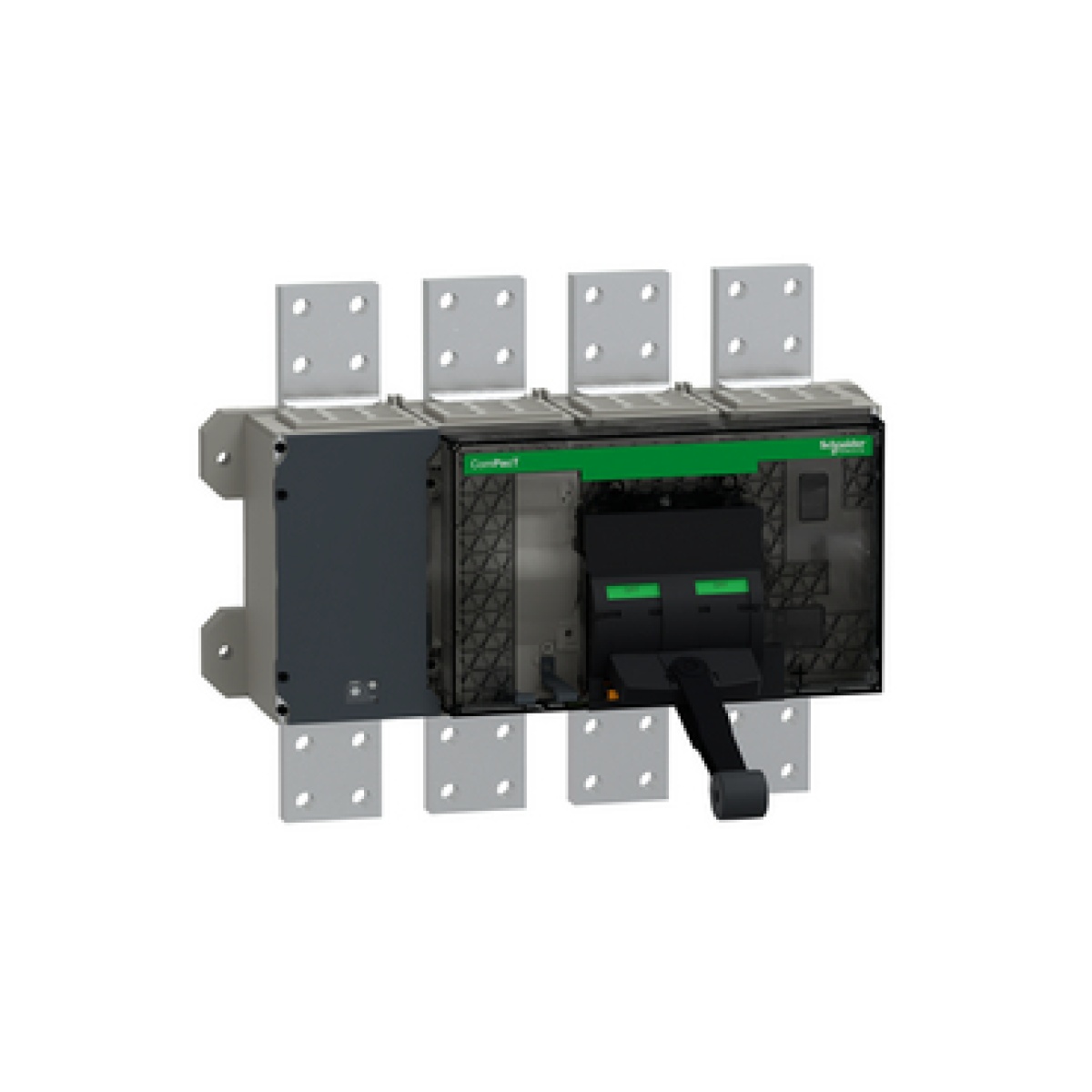

Bloco Corte NS2500NA 4P 2500 Fixo Manual
Nortécnica Ref:
EAN:
3606482179752
Description
Technical Information
Attributes
Largura
350
Altura
535
Profundidade
160
Housing colour
Black
Rated operation power at AC-3, 400 V
-
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
2500
Number of poles
4
Rated operating voltage
0
690
Conditioned rated short-circuit current Iq
-
Housing material
Other
Width in number of modular spacings
-
Degree of protection IP, front side
IP40
Number of auxiliary contacts as change-over contact
0
Number of switches
1
Interlockable
Yes
Motor drive integrated
No
Type of electrical connection of main circuit
Screw connection
Version as emergency stop installation
No
Type of control element
EV000421
Version as main switch
Yes
Version as safety switch
No
Version as maintenance-service switch
Yes
Rated operation power at AC-23, 400 V
-
Rated short-time withstand current lcw
32
Colour control element
Black
EF007243
Yes
Suitable for front mounting 4-hole
Yes
Suitable for front mounting centre
No
Suitable for distribution board installation
Yes
Suitable for intermediate mounting
No
Max. rated operation voltage Ue AC
690
Motor drive optional
No
Voltage release optional
Yes
Device construction
Built-in device fixed built-in technique
Rated permanent current at AC-21, 400 V
-
Switching power at 400 V
-
Version as reversing switch
No
Rated permanent current at AC-23, 400 V
2500
Degree of protection NEMA
-
With pre-assembled cabling
No
Suitable for floor mounting
Yes
Brands
Schneider Electric Portugal
