Esta é uma estrutura básica de 4 polos para ComPacT NSX100N. O ComPacT NSX foi concebido para otimizar o espaço e a capacidade de acionamento para todas as aplicações padrão e específicas. Esta estrutura básica é fornecida sem unidade de disparo e é compatível com qualquer tipo de unidade de disparo que tem de ser encomendada separadamente A capacidade de acionamento Icu é de 50 kA a 415 V CA 50/60 Hz. A tensão operacional é de 690 VCA 50/60 Hz (limitada a 440 VCA 50/60 Hz se existir uma proteção de fuga à terra). Pode ser equipado com uma variedade de funções e acessórios opcionais. As dimensões são de 140 mm x 161 mm x 86 mm. Assegura a conformidade com as normas internacionais (IEC 60947), CCC, EAC e especificações marítimas. O ComPacT NSX100N faz parte da arquitetura EcoStruxure Power da Schneider Electric.
Cutting and Protection Devices

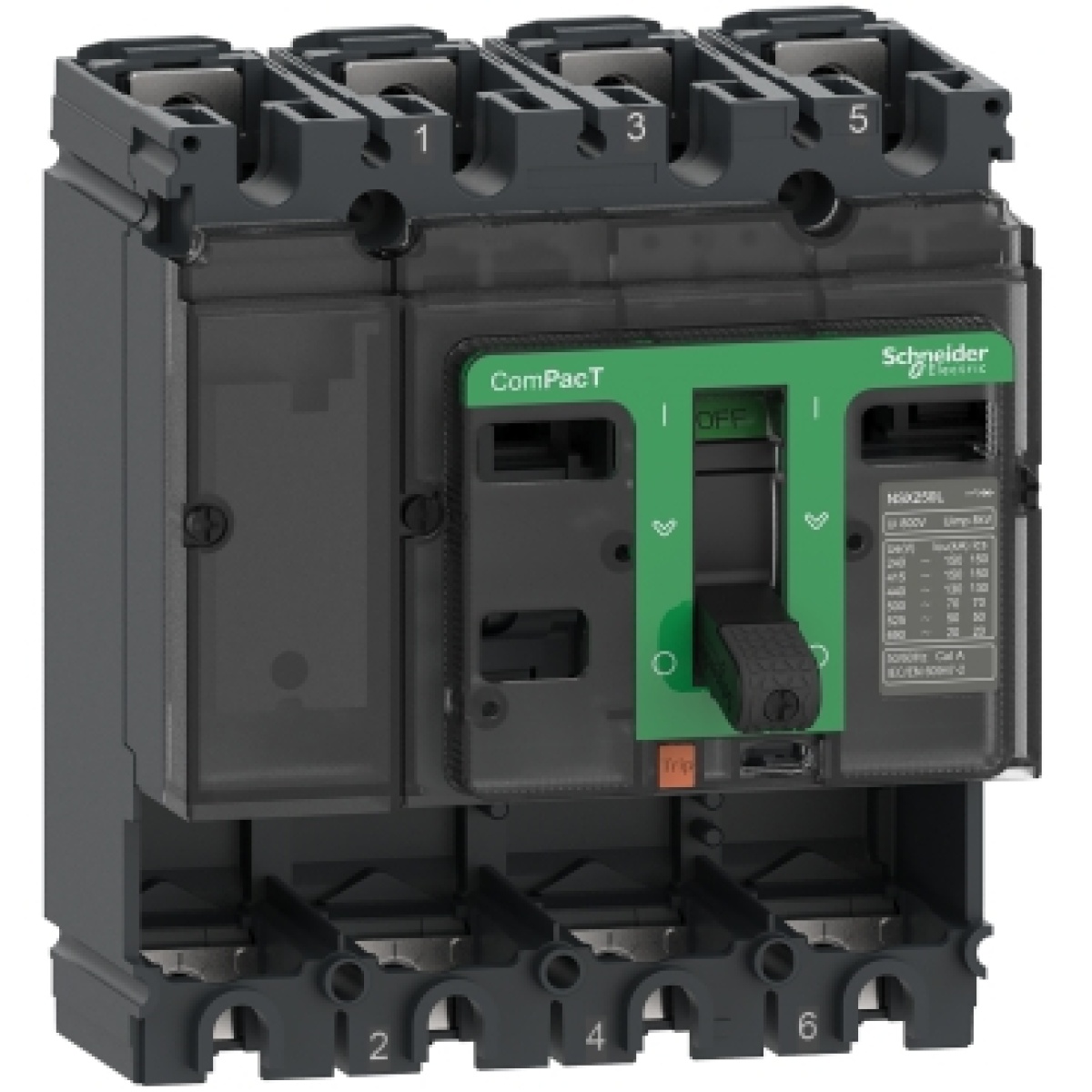

ComPacT BLOCO DE CORTE NSX100N 50kA CA 4P 100A
Nortécnica Ref:
51C10N4
EAN:
3606481999764
Description
Technical Information
Attributes
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
100
With integrated under voltage release
No
Number of poles
4
Overload release current setting
-
-
Number of auxiliary contacts as change-over contact
0
Rated voltage
690
690
Potência dissipada
18.8
Degree of protection IP
IP40
Position of connection for main current circuit
Front side
Motor drive integrated
No
Type of electrical connection of main circuit
Screw connection
Type of control element
Wing knob
With switched-off indicator
Yes
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz
50
Adjustment range short-term delayed short-circuit release
-
-
Adjustment range undelayed short-circuit release
-
-
Suitable for DIN rail top hat rail mounting
No
Integrated earth fault protection
No
Motor drive optional
Yes
Device construction
Built-in device fixed built-in technique
DIN rail top hat rail mounting optional
Yes
Complete device with protection unit
No
Brands
Schneider Electric Portugal
