Este ComPacT NSX100B é um disjuntor fixo 3P 3d completo, concebido para otimizar o espaço e a capacidade de corte. É a escolha ideal para todas as aplicações padrão e específicas. A capacidade de corte (Icu) é de 25 kA rms a 415 VCA 50/60Hz. A tensão operacional é 690V CA 50/60 Hz. Este produto incorpora uma unidade de disparo eletrónico MicroLogic 2.2, com classificação de 40 A. A unidade de disparo MicroLogic 2.2 fornece proteções ajustáveis de longa duração e curta duração, bem como uma proteção instantânea fixa. Esta versão de 3 pinos (105 mm x 161 mm x 86 mm) vem com uma variedade de funções e acessórios opcionais. Está em conformidade com as normas internacionais (IEC 60947), CCC, EAC e especificações marítimas. O ComPacT NSX100B faz parte da arquitetura EcoStruxure Power da Schneider Electric.
Cutting and Protection Devices

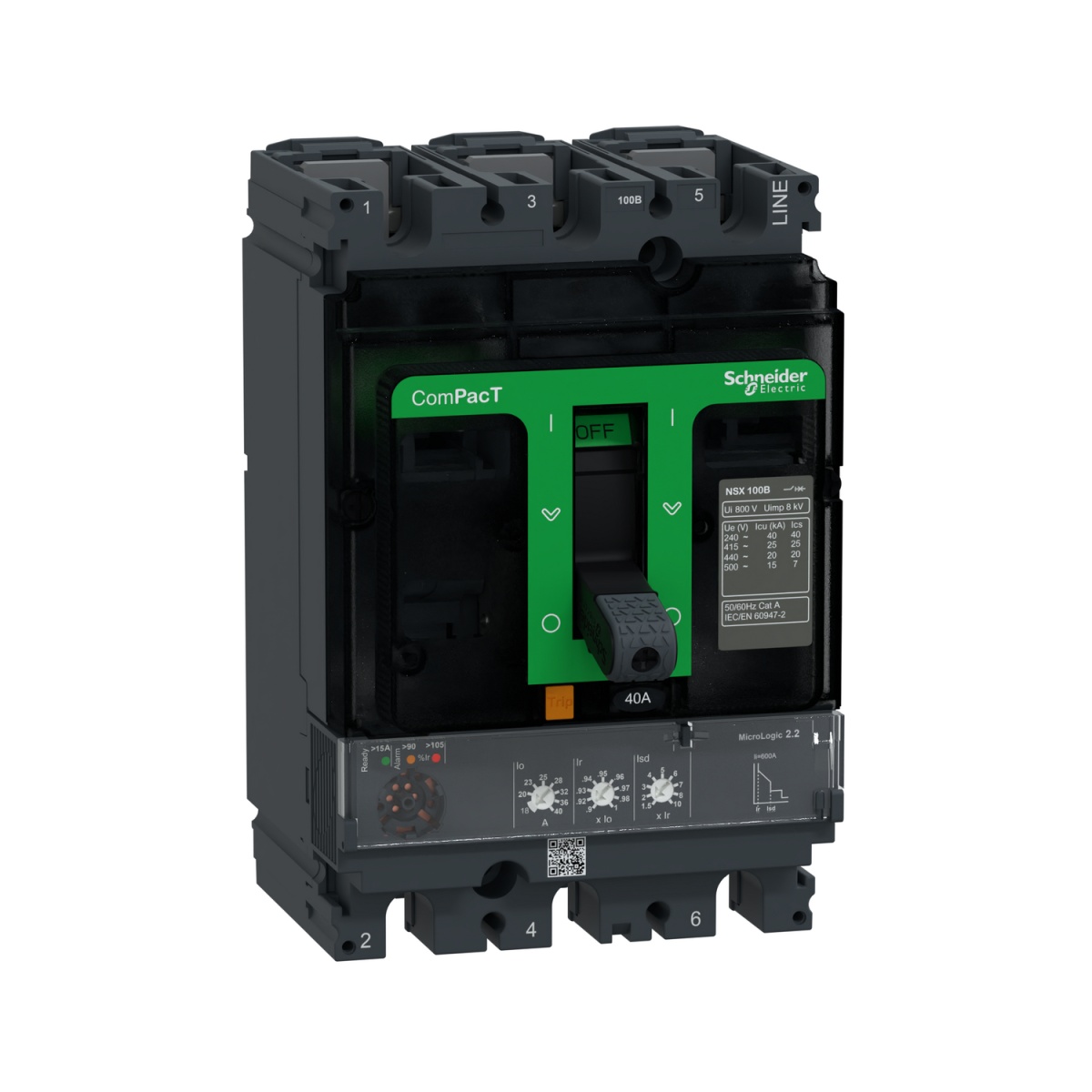

ComPacT DISJUNTOR NSX100B 25kA CA 3P 40A 2,2
Nortécnica Ref:
51C10B32D040
EAN:
3606481996619
Description
Technical Information
Attributes
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
40
With integrated under voltage release
No
Número de polos
3
Overload release current setting
18
40
Number of auxiliary contacts as change-over contact
0
Rated voltage
690
690
Potência dissipada
14.1
Degree of protection IP
IP40
Position of connection for main current circuit
Front side
Motor drive integrated
No
Type of electrical connection of main circuit
Screw connection
Type of control element
Wing knob
With switched-off indicator
Yes
Rated short-circuit breaking capacity Icu at 400 V, 50 Hz
25
Adjustment range short-term delayed short-circuit release
27
400
Adjustment range undelayed short-circuit release
600
600
Suitable for DIN rail top hat rail mounting
No
Integrated earth fault protection
No
Motor drive optional
Yes
Device construction
Built-in device fixed built-in technique
DIN rail top hat rail mounting optional
Yes
Complete device with protection unit
Yes
