Este MicroLogic 4.2 é uma unidade de disparo eletrónico 4d de 4 polos utilizada nos disjuntores ComPacT NSX 100/160/250. Esta unidade de disparo eletrónico de classificação de 100 A é a escolha ideal para todas as aplicações padrão e específicas. Inclui uma proteção de longa duração ajustável contra sobrecargas. Também fornece uma proteção de curta duração ajustável e uma proteção instantânea fixa contra curto-circuitos. A MicroLogic 4.2 Vigi trip oferece uma proteção de fuga à terra ajustável integrada. O MicroLogic 4.2 indica sobrecargas com LED de alarme. O LED verde Ready pisca se o disjuntor estiver pronto para disparar. Um pré-alarme de fuga à terra pode ser remotamente disponibilizado instalando o módulo SDx opcional (LV429532). Este produto faz parte da nossa arquitetura EcoStruxure Power se associado ao quadro básico PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices

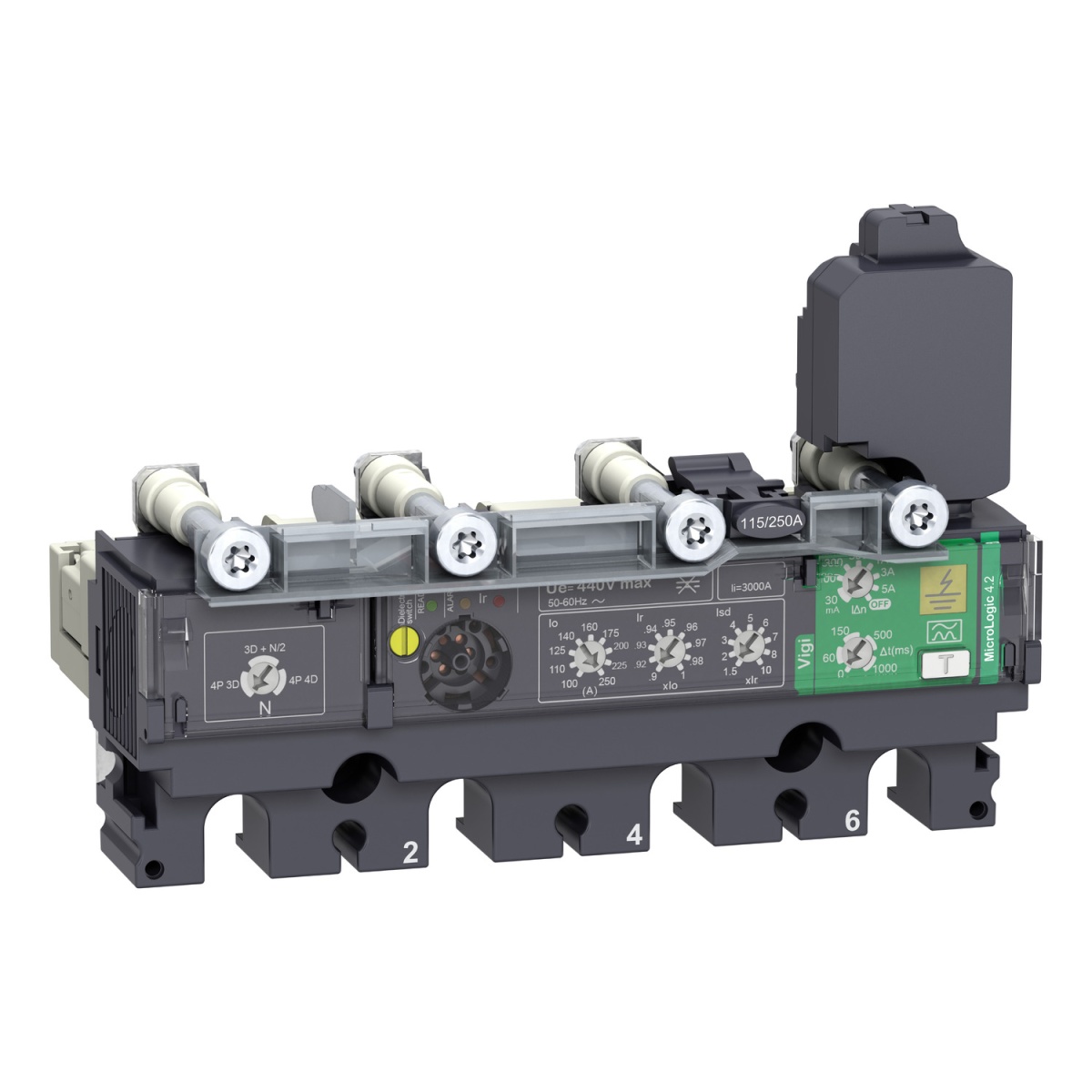

ComPacT DISPARADOR NSX100 CA 4P4D 100A 4,2
Nortécnica Ref:
51C1044V100
EAN:
3606481993854
Description
Technical Information
Attributes
Largura
139.7
Altura
96.9
Profundidade
90.3
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
100
Number of poles
4
Short-circuit release function
Delayed
Overload release current setting
40
100
Voltage type supply voltage
-
External power supply required
No
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
100
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
-
-
Operating voltage AC 50 Hz
440
440
Operating voltage AC 60 Hz
440
440
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
1500
1500
Current setting delayed short-circuit release
60
1000
Brands
Schneider Electric Portugal
