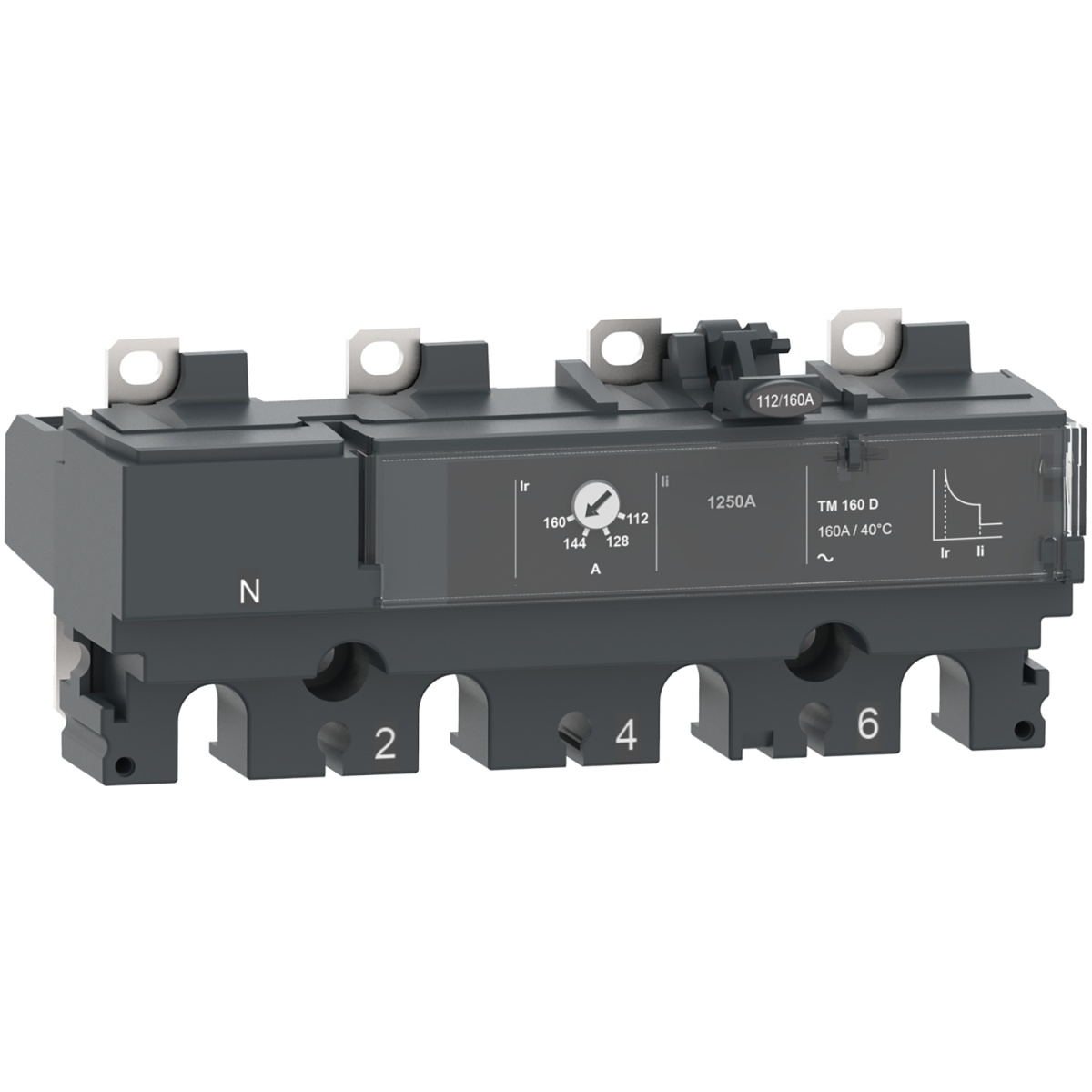

Este TM160D é uma unidade de disparo termomagnético 3d de 4 pólos utilizada nos disjuntores ComPacT NSX 160. Esta unidade de disparo termomagnético nominal de 160 A é uma escolha ideal para todas as aplicações de distribuição. Inclui uma proteção de sobrecarga térmica ajustável e uma proteção magnética fixa contra curto-circuitos. Este produto faz parte da nossa arquitetura EcoStruxure Power se associado ao quadro básico PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices
ComPacT DISPARADOR NSX160 CA 4P3D 160A TMD
Nortécnica Ref:
EAN:
3606482000018
Description
Technical Information
Attributes
Largura
139.7
Altura
60.6
Profundidade
88.2
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
160
Número de polos
4
Short-circuit release function
Undelayed
Overload release current setting
112
160
Voltage type supply voltage
-
External power supply required
No
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
160
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
-
-
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Thermal/magnetic release
Current setting undelayed short-circuit release
1250
1250
Current setting delayed short-circuit release
-
-
