Este MicroLogic 6.2 E-M (energia) é uma unidade de disparo eletrónico 3d de 3 pólos utilizada nos disjuntores ComPacT NSX 250. Esta unidade de disparo eletrónico de classificação de 220 A é a escolha ideal para todas as aplicações de proteção de motores. Inclui uma proteção de longa duração ajustável contra sobrecargas. Também fornece uma proteção de curta duração ajustável e uma proteção instantânea fixa contra curto-circuitos. Oferece proteção contra o desequilíbrio de fases ou contra a perda de fase, bem como uma proteção adicional e ajustável contra falhas de ligação à terra. O MicroLogic 6.2 E-M indica sobrecargas com LED de alarme. O LED verde Ready pisca se o disjuntor estiver pronto para disparar. O MicroLogic 6.2 E-M está equipado com um módulo do visor que fornece medição de energia e permite definições de ajuste finas. Este produto faz parte da nossa arquitetura EcoStruxure Power se associado ao quadro básico PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices

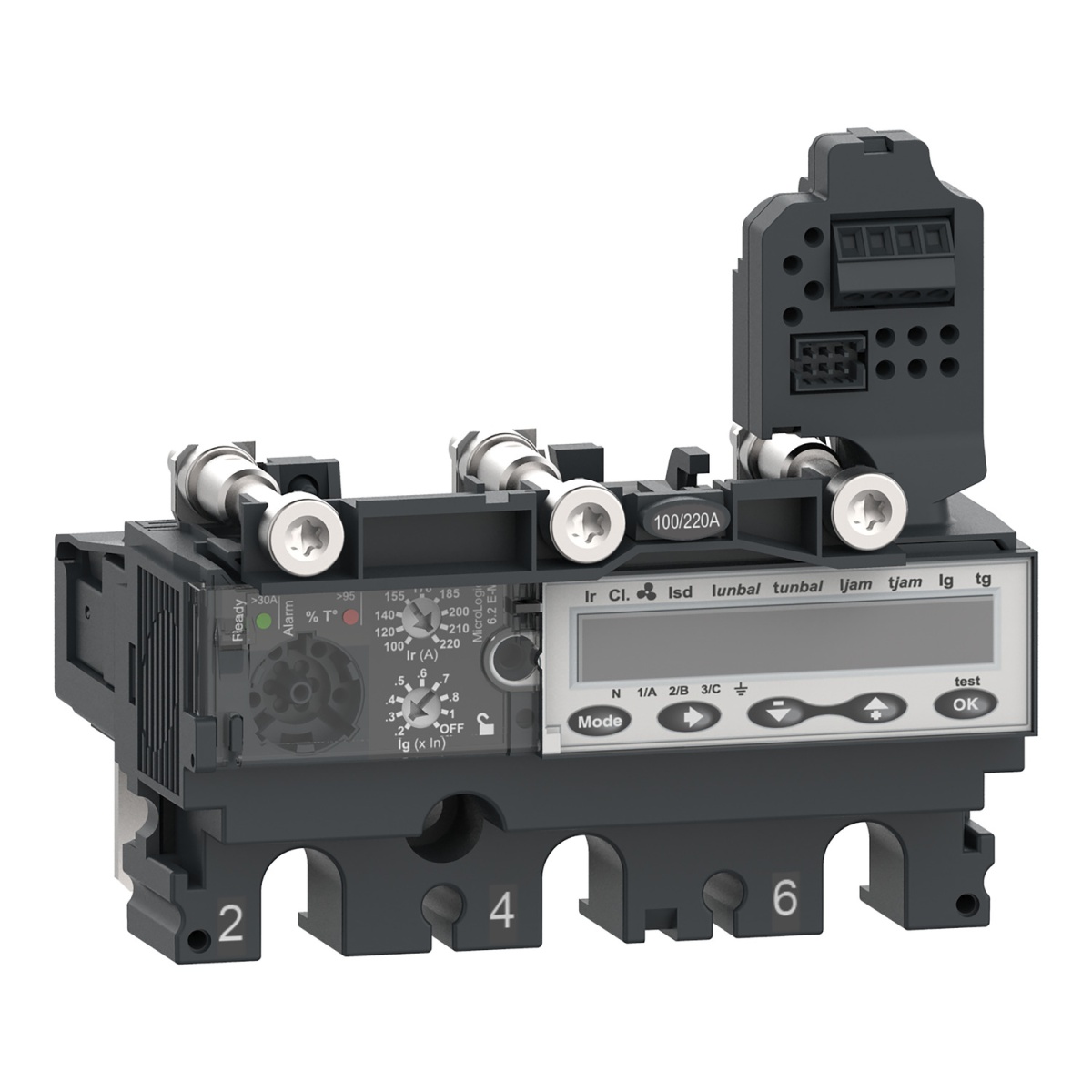

ComPacT DISPARADOR NSX250 CA 3P3D 220A 6.2EM
Nortécnica Ref:
EAN:
3606482000476
Description
Technical Information
Attributes
Largura
104.7
Altura
96.9
Profundidade
90.3
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
220
Número de polos
3
Short-circuit release function
Delayed
Overload release current setting
100
220
Voltage type supply voltage
DC
External power supply required
Yes
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
Yes
Rated switch current
220
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
24
24
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
3300
3300
Current setting delayed short-circuit release
500
2860
Brands
Schneider Electric Portugal
