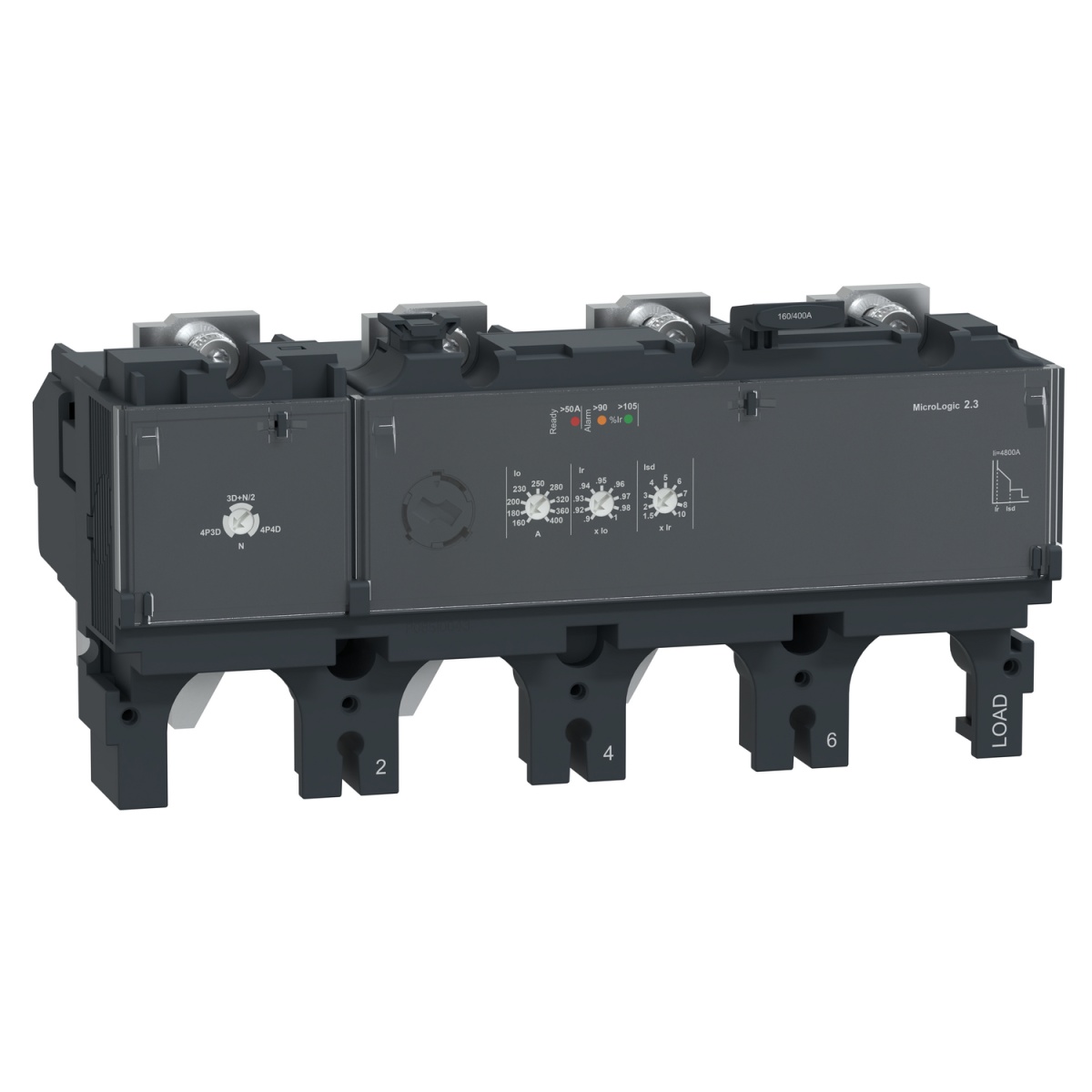

Este MicroLogic 2.3 é uma unidade de disparo eletrónico 4d de 4 polos utilizada nos disjuntores ComPacT NSX 400/630. Esta unidade de disparo eletrónico de classificação de 400 A é a escolha ideal para todas as aplicações padrão e específicas. Inclui uma proteção de longa duração ajustável contra sobrecargas. Também fornece uma proteção de curta duração ajustável e uma proteção instantânea fixa contra curto-circuitos. O MicroLogic 2.3 indica sobrecargas com LED de alarme. O LED verde Ready pisca se o disjuntor estiver pronto para disparar. Este produto faz parte da nossa arquitetura EcoStruxure Power se associado ao quadro básico PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices

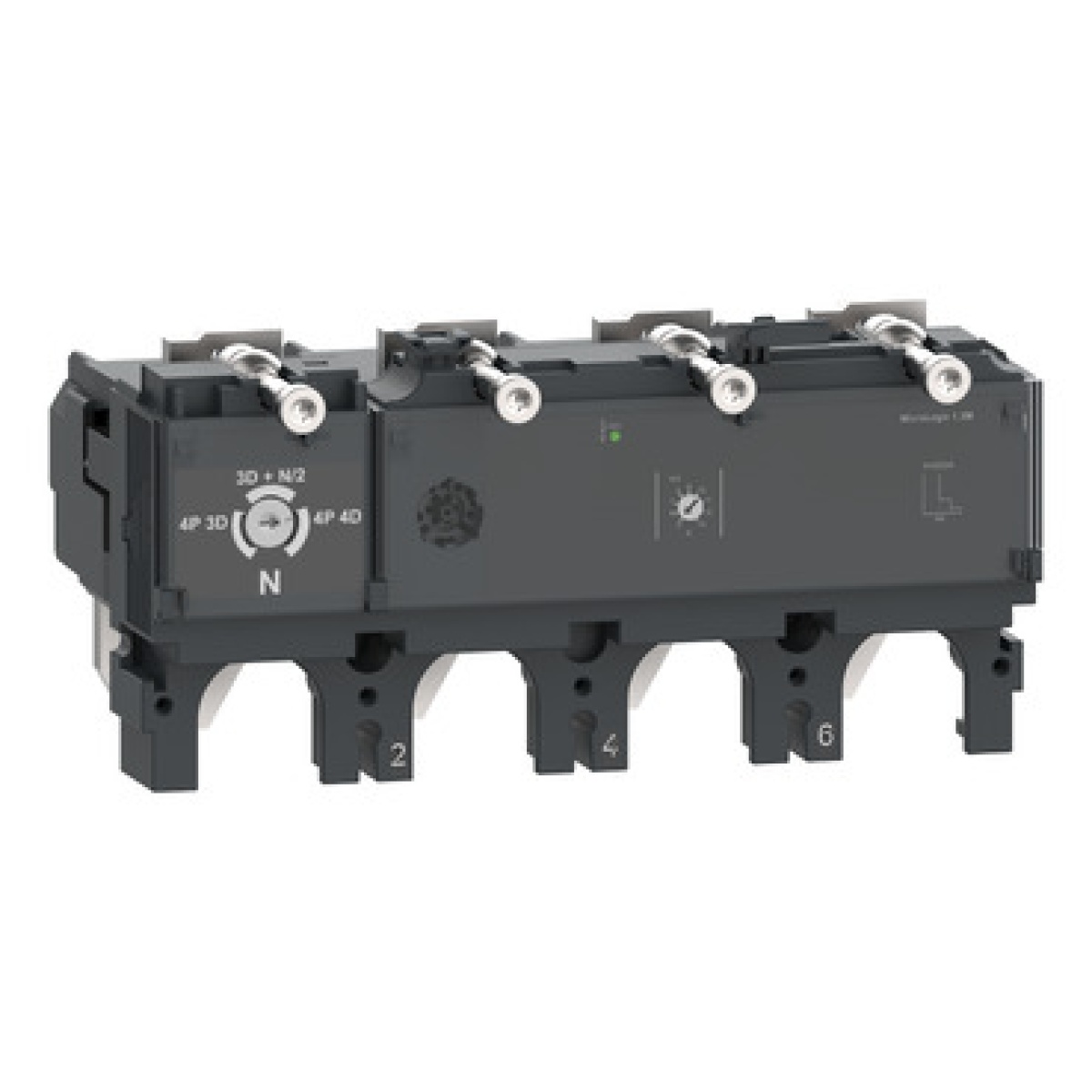

ComPacT DISPARADOR NSX400 CA 4P4D 400A 2,3
Nortécnica Ref:
51C4042D400
EAN:
3606482003262
Description
Technical Information
Attributes
Largura
184.7
Altura
94.6
Profundidade
112.6
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
400
Number of poles
4
Short-circuit release function
Delayed
Overload release current setting
160
400
Voltage type supply voltage
-
External power supply required
No
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
400
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
-
-
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
4800
4800
Current setting delayed short-circuit release
240
4000
