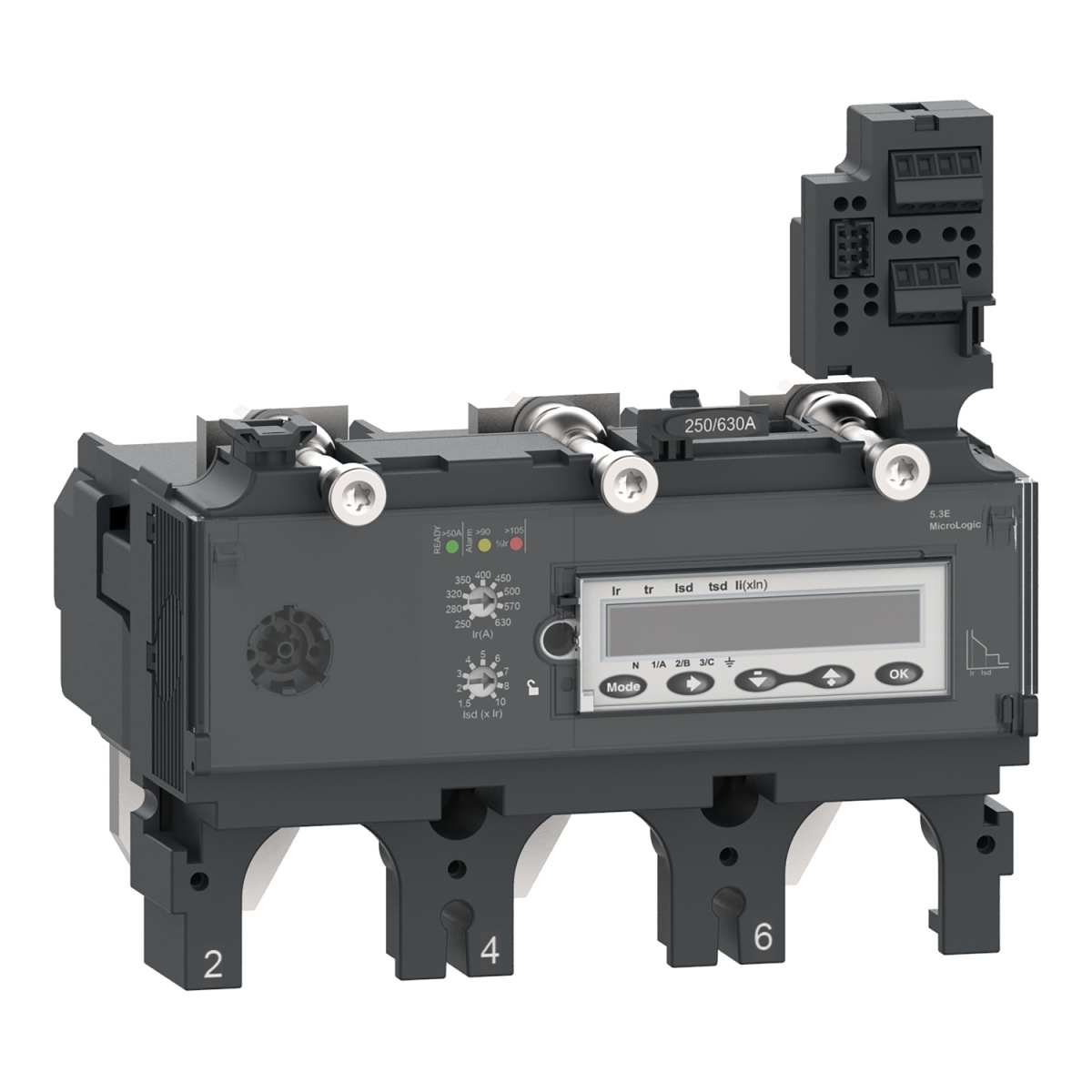

Este MicroLogic 5.3 E (Energia) é uma unidade de disparo eletrónica 3d de 3 pólos utilizada nos disjuntores ComPacT NSX 630. Esta unidade de disparo eletrónica de 630 A é a escolha ideal para todas as aplicações standard e específicas. Incorpora uma proteção de longo retardamento ajustável contra sobrecargas. Oferece também proteção ajustável contra curto-circuitos e proteção instantânea contra curto-circuitos. A MicroLogic 5.3 E indica as sobrecargas com LEDs de alarme. O LED verde "Ready" (pronto) pisca se o disjuntor estiver pronto a disparar. A MicroLogic 5.3 E está equipada com um módulo de visualização que permite a medição da energia e a regulação fina. Este produto faz parte da nossa arquitetura EcoStruxure Power quando associado ao PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices

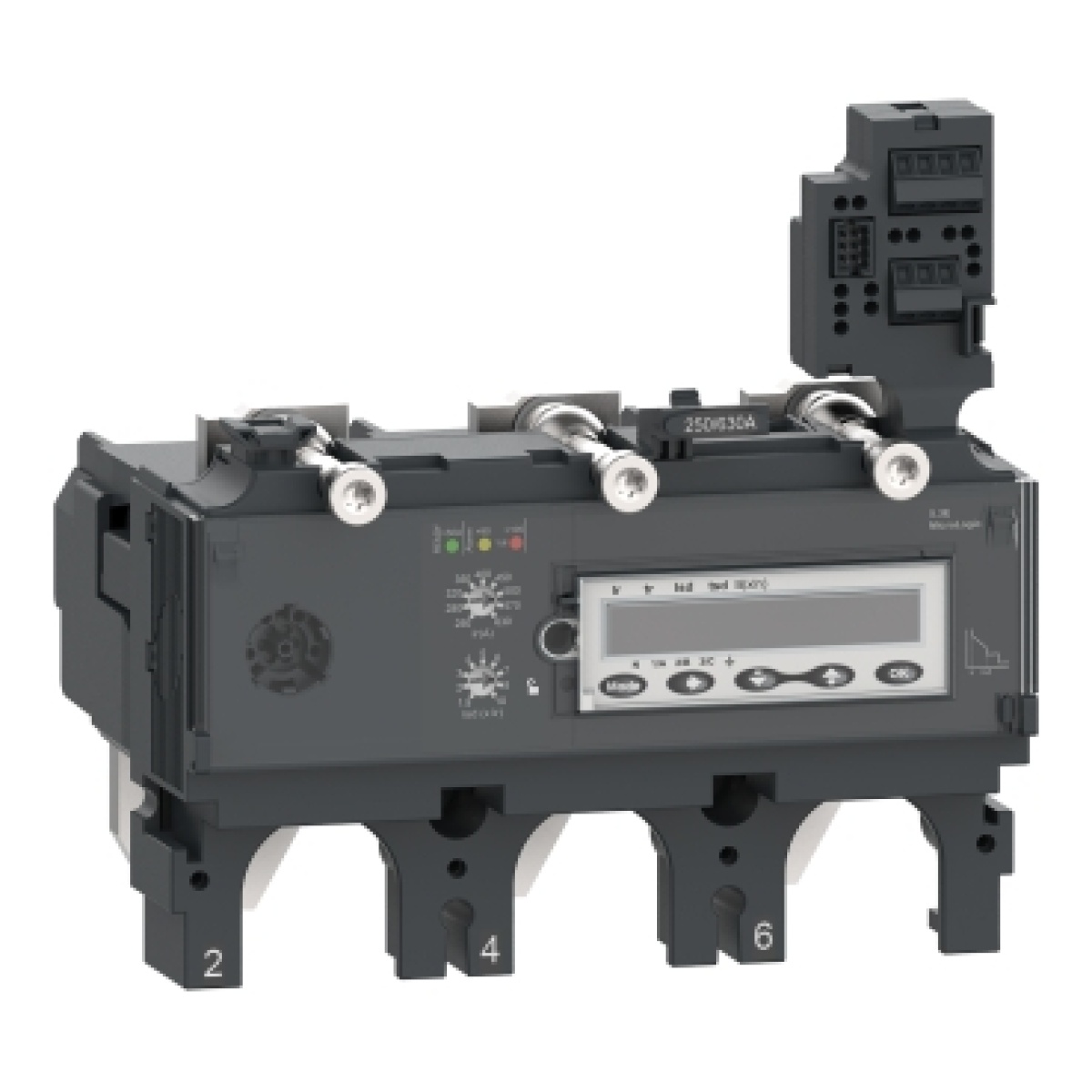

ComPacT DISPARADOR NSX630 CA 3P3D 630A 5.3E
Nortécnica Ref:
EAN:
3606482003057
Description
Technical Information
Attributes
Largura
139.7
Altura
136.2
Profundidade
112.6
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
630
Número de polos
3
Short-circuit release function
Delayed
Overload release current setting
250
630
Voltage type supply voltage
DC
External power supply required
Yes
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
630
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
24
24
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
945
6930
Current setting delayed short-circuit release
375
6300
Brands
Schneider Electric Portugal
