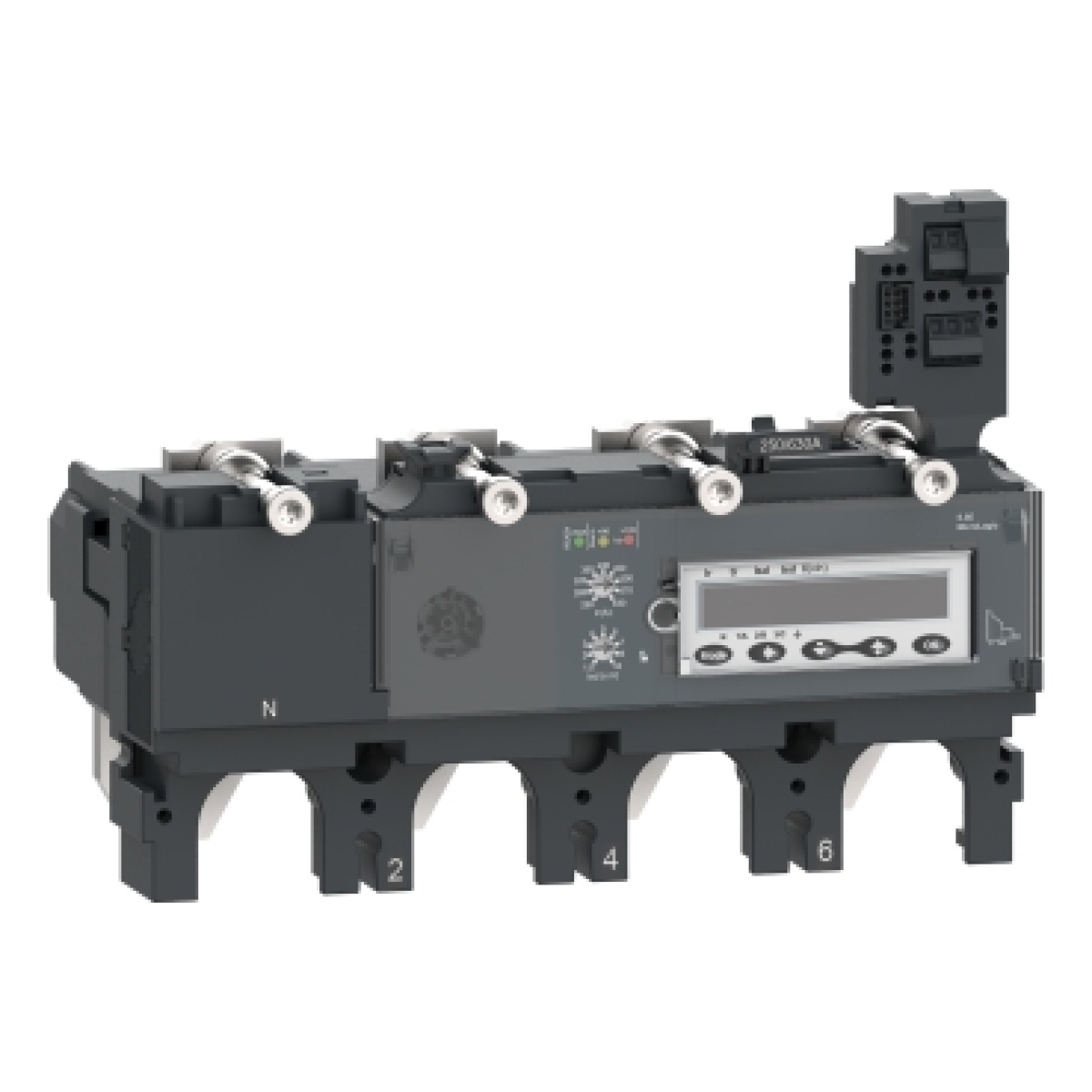

Este MicroLogic 5.3 (energia) é uma unidade de disparo eletrónico 4d de 4 polos utilizada nos disjuntores ComPacT NSX 630. Esta unidade de disparo eletrónico de classificação de 630 A é a escolha ideal para todas as aplicações padrão e específicas. Inclui uma proteção de longa duração ajustável contra sobrecargas. Também fornece uma proteção de curta duração ajustável e uma proteção instantânea contra curto-circuitos. O MicroLogic 5.3 E indica sobrecargas com LED de alarme. O LED verde Ready pisca se o disjuntor estiver pronto para disparar. O MicroLogic 5.3 E está equipado com um módulo do visor que fornece medição de energia e permite definições de ajuste finas. Este produto faz parte da nossa arquitetura EcoStruxure Power se associado ao quadro básico PowerTag NSX e ComPacT NSX.
Cutting and Protection Devices
ComPacT DISPARADOR NSX630 CA 4P4D 630A 5.3E
Nortécnica Ref:
51C6345E630
EAN:
3606482003293
Description
Technical Information
Attributes
Largura
184.7
Altura
136.2
Profundidade
112.6
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
630
Número de polos
4
Short-circuit release function
Delayed
Overload release current setting
250
630
Voltage type supply voltage
DC
External power supply required
Yes
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
630
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
24
24
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
945
6930
Current setting delayed short-circuit release
375
6300
Brands
Schneider Electric Portugal
