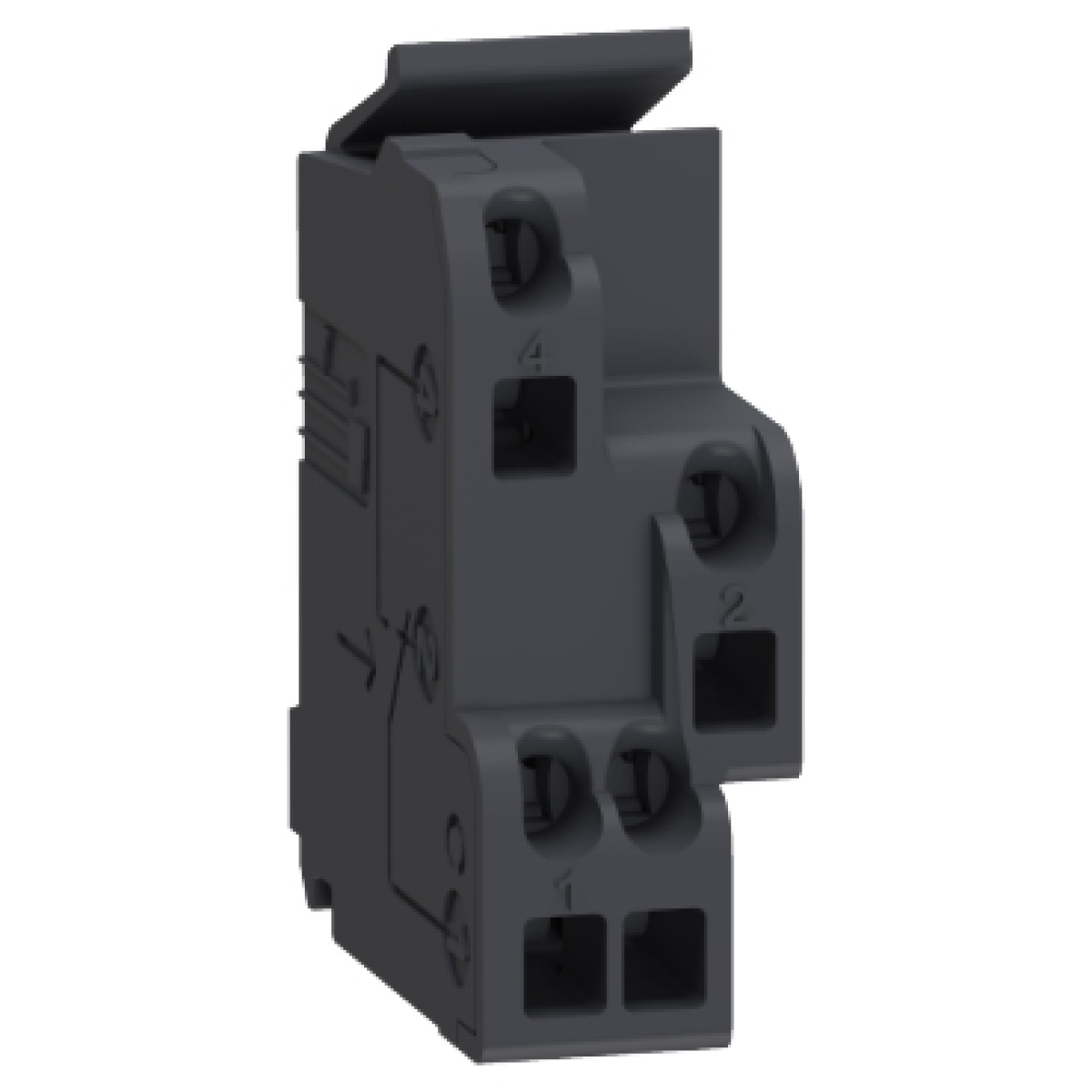

contacto auxiliar - 1 INV ou 1 SD ou 1 SDE ou 1 SDV

Trata-se de um único contacto auxiliar padrão que fornece remotamente todas as diferentes indicações para os disjuntores ComPact NSX, ComPact NS, PowerPact Multistandard e EasyPact CVS. As informações de estado remoto são ON/OFF (OF), indicação de disparo (SD) e indicação de disparo de falha (SDE) para todos os tipos de disjuntores. As informações de estado remoto para indicação de disparo devido a uma falha de terra (SDV) são utilizadas para ComPact NSX e PowerPact Multistandard. Os contactos são instalados no dispositivo em ranhuras dedicadas. Este contacto auxiliar é um contacto de tipo inversor de ponto comum com 1 contacto NArmalmente aberto e 1 contacto NArmalmente fechado. A corrente nominal é de 6 A e a carga mínima é de 100 mA a 24 VCC para as categorias de utilização são AC12/AC15/DC12/DC14. As ligações sem parafusos com terminais de mola proporcionam uma ligação rápida e fiável. A secção dos cabos conectados está entre 0,5 mm² (AWG20) e 1,5 mm² (AWG16). Ele está em conformidade com a norma IEC 60947-5-1.
