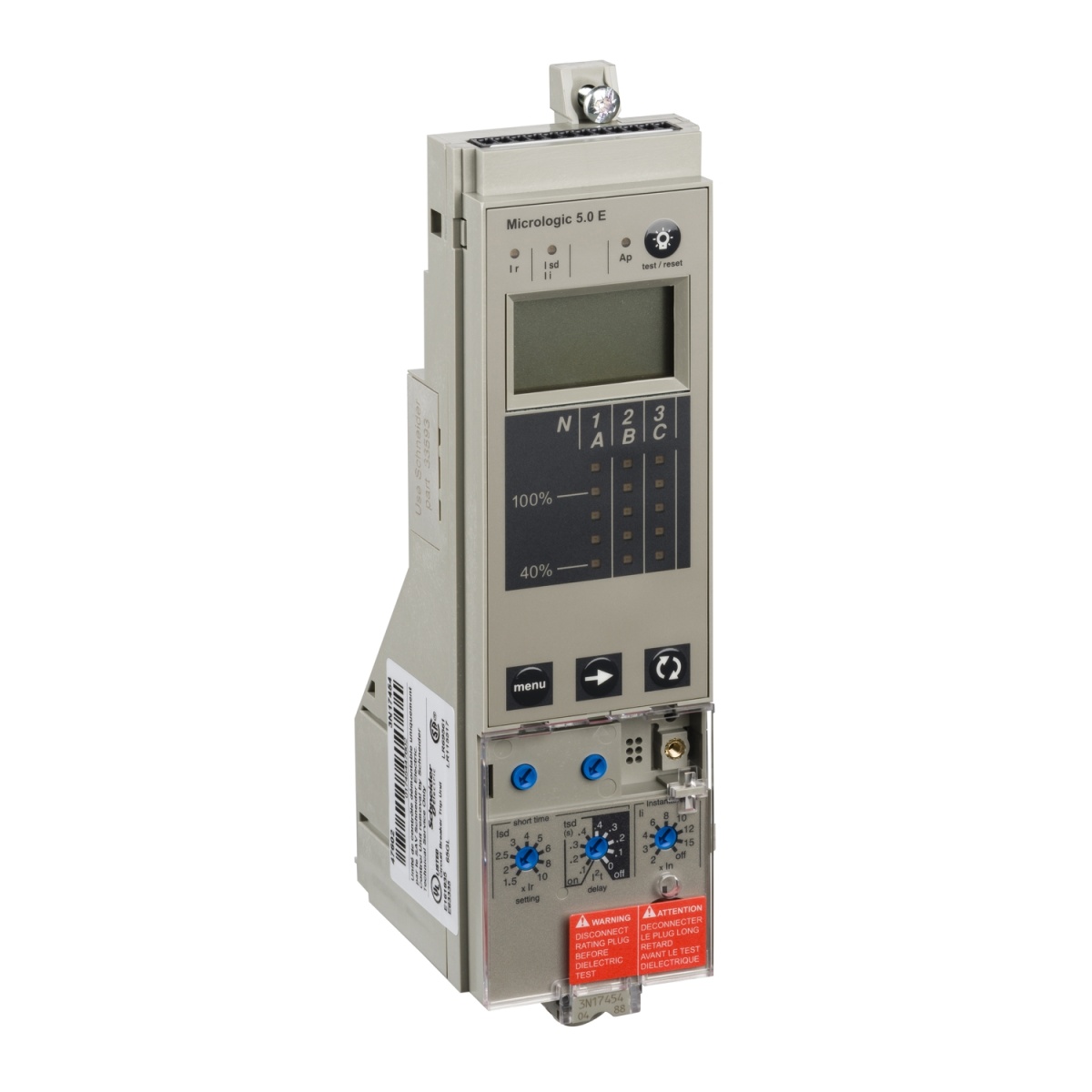

O Micrologic 5.0E (medidor de energia) é uma unidade de controlo eletrónico utilizada nos disjuntores fixos Compact NS630b a NS3200. Esta unidade de controlo tem uma proteção seletiva (LSI) e foi projetada para proteger circuitos de energia e cargas. Inclui uma proteção de longa duração ajustável contra sobrecargas. Também fornece uma proteção de curta duração ajustável e uma proteção instantânea contra curto-circuitos. O Micrologic 5.0E indica sobrecargas com um LED de alarme. É capaz de exibir a causa do disparo através de outros 3 LED. O Micrologic 5.0E está equipado com um ecrã LCD digital que apresenta a energia ativa com 2% de precisão. Esta unidade de controlo pode ser associada a uma estrutura básica Compact NS fixa.
Cutting and Protection Devices
control unit Micrologic 5.0 E, Compact NS 630b to 3200 circuit breakers, fixed, LSI protections
Nortécnica Ref:
51033537
EAN:
3606480344695
Description
Technical Information
Attributes
Largura
53.6
Altura
199.5
Profundidade
67.5
Number of auxiliary contacts as normally open contact
0
Number of auxiliary contacts as normally closed contact
0
Rated permanent current Iu
3200
Número de polos
-
Short-circuit release function
Delayed
Overload release current setting
252
3200
Voltage type supply voltage
DC
External power supply required
Yes
Number of auxiliary contacts as change-over contact
0
Voltage type operating voltage
AC
With ground fault protection function
No
Rated switch current
3200
Supply voltage AC 50 Hz
-
-
Supply voltage AC 60 Hz
-
-
Supply voltage DC
24
24
Operating voltage AC 50 Hz
690
690
Operating voltage AC 60 Hz
690
690
Operating voltage DC
-
-
Type of motor protection
Electronic release
Current setting undelayed short-circuit release
6400
48000
Current setting delayed short-circuit release
378
32000
Brands
Schneider Electric Portugal
